Anbau-Abzweigstück 85 FS
Typ RAA 850 FS
|Art.Nr. 7002556
|EAN 4012196213313
Art.Nr. / Typ
Breite
Dieser Artikel ist ein Auslaufartikel!
Den Nachfolgeartikel finden Sie hier.
kl. VKE: 1 Stück
1Stück
Stück
Beschreibung

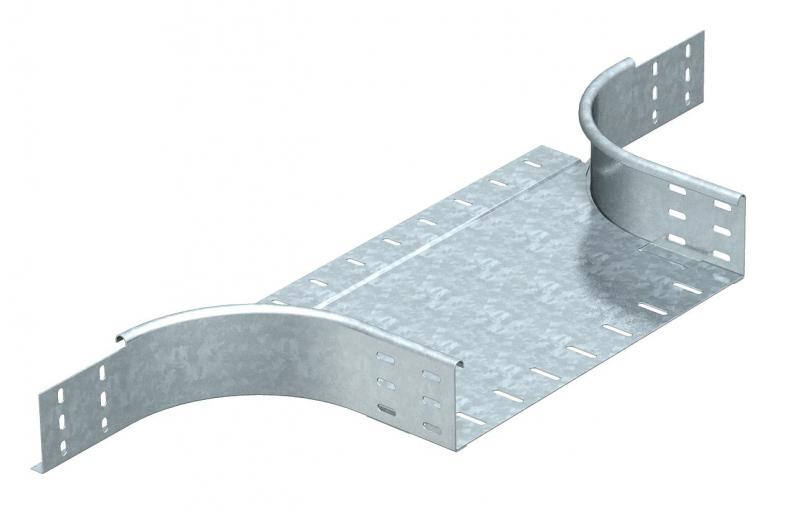

Anbau-Abzweigstück für den horizontalen und vertikalen Einsatz. Für alle Kabelrinnentypen mit der Seitenhöhe 85 mm.
Formteil in runder Ausführung. Der Innenradius des Formteils beträgt 150 mm.
Befestigungsmaterialien sind separat zu bestellen.
Technische Daten

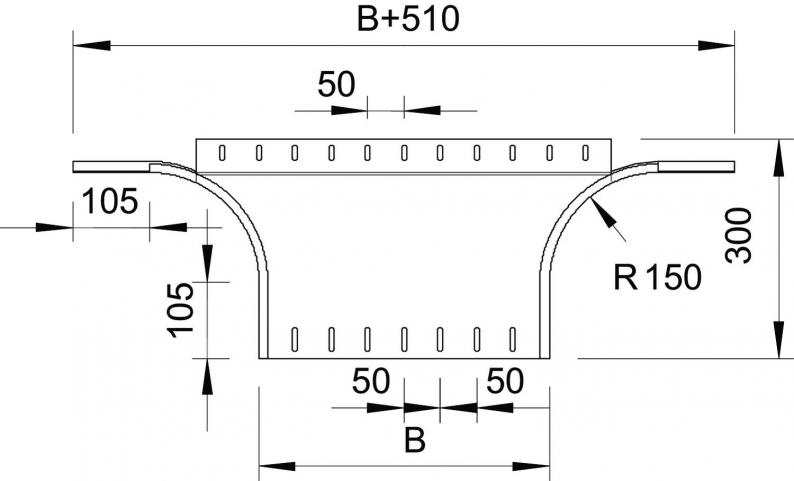

Abmessungen
| Breite | 500 mm |
|---|---|
| Höhe | 85 mm |
| Maß B | 500 mm |
| Maß R | 150 mm |
Technische Daten
| Funktionserhalt | nein |
|---|---|
| Ausführung Verbinder | ohne Verbinder |
| Weitspann-Ausführung | nein |
| Rostfreier Stahl, gebeizt | nein |
| NATO Lochbild | nein |
| Materialstärke Bodenblech | 1,5 mm |
| Abbiegung (Winkel) | 90° |
| Richtungsänderung | horizontal |
| Holmstärke | 1,25 mm |
| Dimension | 85x500 |
| Oberfläche | bandverzinkt |
| Werkstoff | Stahl |
| Art des Verbinders Kabeltragsystem | geschraubt |
Downloads
0 ausgewählt
Datenblatt (1)
Kataloge & Broschüren (2)
Erklärungen (3)
Anleitungen & Hilfen (2)
Artikelbilder (2)
3D Daten Downloads (1)
Ausschreibungstexte (2)
Zubehör
Systemzubehör
Artikel
Typ
Art.Nr.
Menge
Ausführungen
Typ
Breite
Art.Nr.
RAA 840 FS
400
7002521
RAA 850 FS
500
7002556
RAA 860 FS
600
7002572
Breite
RAA 840 FS
Art.Nr.
7002521
Breite
400
RAA 850 FS
Art.Nr.
7002556
Breite
500
RAA 860 FS
Art.Nr.
7002572
Breite
600
