TP-Wand- und Deckenbügel FS
Typ TPDG 245 FS
|Art.Nr. 6365922
|EAN 4012196511815
Art.Nr. / Typ
Breite
Höhe
für Breite max.
F in kN Wand
F in kN Decke
Farbe
zink
kl. VKE: 5 Stück
5Stück
Stück
Beschreibung

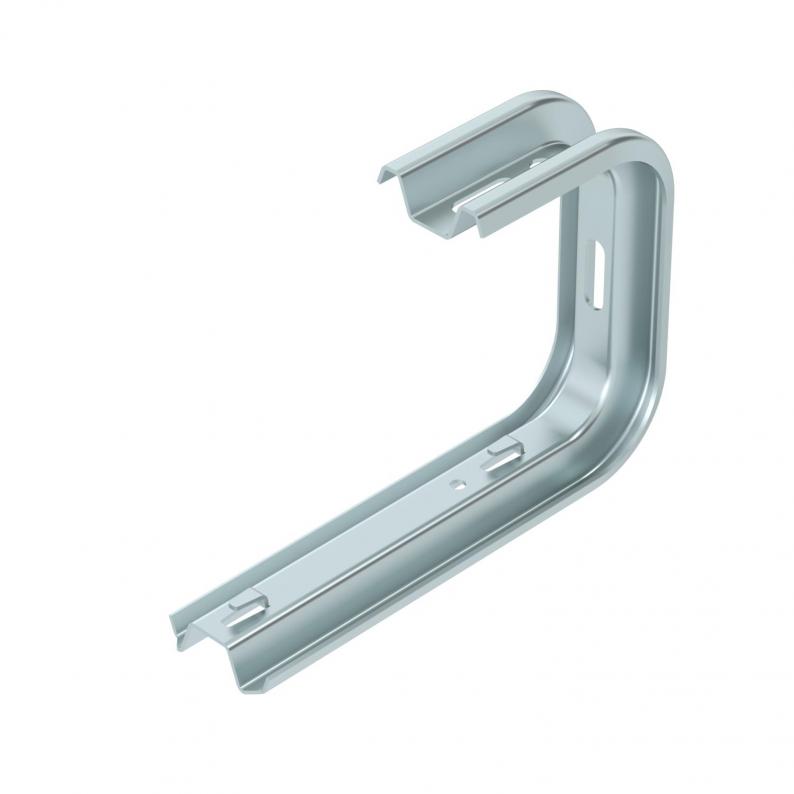

TP-Wand- und Deckenbügel mit Klemmlaschen für die schraubenlose Gitterrinnenbefestigung.
Wird der Bügel direkt an Wand oder Decke befestigt, ist aus Stabilitätsgründen immer das Distanzstück Typ DS 4 einzusetzen.
Max. Seitenhöhe des Kabeltrag-Systems 60 mm.
Technische Daten

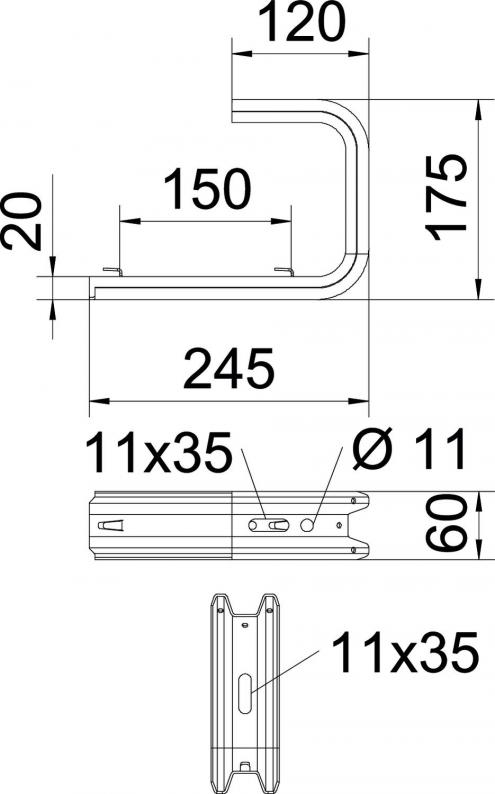

Abmessungen
| Länge | 175 mm |
|---|---|
| Breite | 245 mm |
| Höhe | 60 mm |
| Maß L | 150 mm |
| Maß B | 245 mm |
Technische Daten
| Funktionserhalt | nein |
|---|---|
| für Breite min. | 200 |
| für Breite max. | 200 mm |
| Geeignet für Gitterrinne | ja |
| Geeignet für Kabelleiter | nein |
| Geeignet für Kabelrinne | nein |
| Ausführung | Abhängebügel (C-Bügel) |
| F in kN Wand | 0,87 kN |
| F in kN Decke | 0,8 kN |
| Dimension | B245mm |
| Oberfläche | bandverzinkt |
| Werkstoff | Stahl |
| Farbe | zink |
| CO2 Fußabdruck (GWP) Cradle-to-Gate | 1,544 kg CO2e / 1 Stück |
Durchbiegung der Auslegerspitze bei zulässiger Auslegerbelastung
Zulässige Auslegerbelastung in kN ohne Mannlast
Belastungskurve mit Auslegerlängen in mm
Downloads
0 ausgewählt
Datenblatt (1)
Kataloge & Broschüren (2)
Erklärungen (4)
Anleitungen & Hilfen (2)
Artikelbilder (2)
3D Daten Downloads (2)
Ausschreibungstexte (2)
Ausführungen
Typ
Breite
Höhe
für Breite max.
F in kN Wand
F in kN Decke
Farbe
Art.Nr.
TPDG 145 FS
145
60
100
1,4
1,3
zink
6365906
TPDG 195 FS
195
60
150
1,05
0,95
zink
6365914
TPDG 245 FS
245
60
200
0,87
0,8
zink
6365922
TPDG 345 FS
345
60
300
0,55
0,5
zink
6365949
Breite
für Breite max.
F in kN Wand
F in kN Decke
TPDG 145 FS
Art.Nr.
6365906
Breite
145
Höhe
60
für Breite max.
100
F in kN Wand
1,4
F in kN Decke
1,3
Farbe
zink
TPDG 195 FS
Art.Nr.
6365914
Breite
195
Höhe
60
für Breite max.
150
F in kN Wand
1,05
F in kN Decke
0,95
Farbe
zink
TPDG 245 FS
Art.Nr.
6365922
Breite
245
Höhe
60
für Breite max.
200
F in kN Wand
0,87
F in kN Decke
0,8
Farbe
zink
TPDG 345 FS
Art.Nr.
6365949
Breite
345
Höhe
60
für Breite max.
300
F in kN Wand
0,55
F in kN Decke
0,5
Farbe
zink
