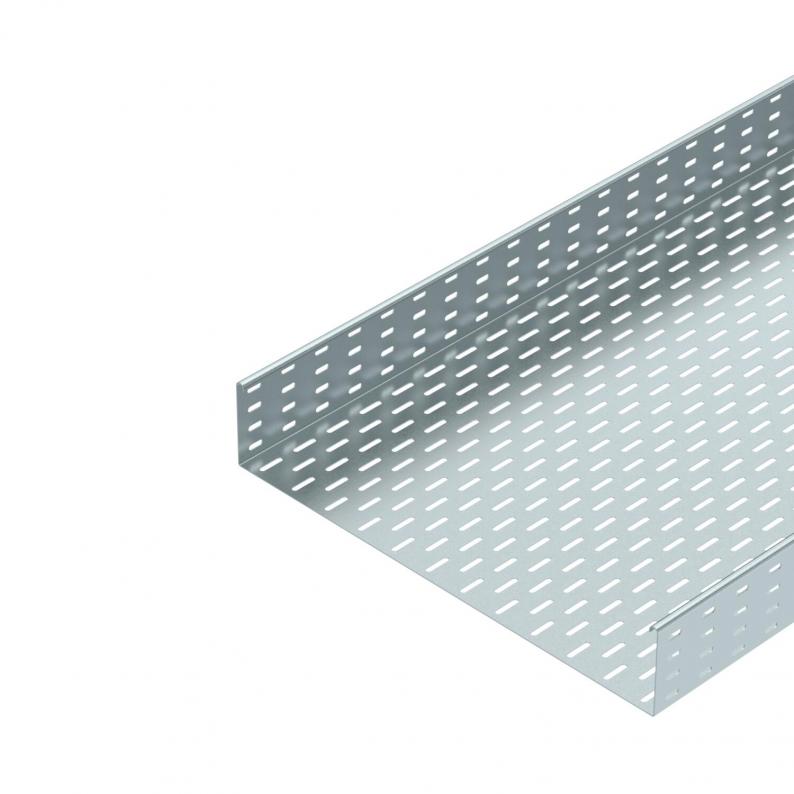

Kabelrinne SKS 110 FS
Typ SKS 160 FS
|Art.Nr. 6061560
|EAN 4012197437862
Art.Nr. / Typ
Länge
Breite
Blechstärke
Funktionserhalt
nein
Oberfläche
bandverzinkt
Werkstoff
Stahl
kl. VKE: 3 m
3m
m
Beschreibung
SKS 110 = Schweres-Kabelrinnen-System in 110 mm Seitenhöhe.
Magnetische Schirmdämpfung ohne Deckel 20 dB, mit Deckel 50 dB.
Magnetische Schirmdämpfung ohne Deckel 20 dB, mit Deckel 50 dB.
Technische Daten
Abmessungen
| Länge | 3000 mm |
|---|---|
| Breite | 600 mm |
| Höhe | 110 mm |
| Maß W | 600 mm |
Technische Daten
| Funktionserhalt | nein |
|---|---|
| Seitenlochung | ja |
| Ausführung Verbinder | ohne Verbinder |
| Weitspann-Ausführung | nein |
| Nutzquerschnitt | 655 cm² |
| Rostfreier Stahl, gebeizt | nein |
| Blechstärke | 1,5 mm |
| Montagelochung im Boden | ja |
| NATO Lochbild | nein |
| Nutzquerschnitt | 65500 mm² |
| Mit Oberteil | nein |
| Abmessung | 110 x 600 |
| Dimension | 110x600x3000 |
| Oberfläche | bandverzinkt |
| Werkstoff | Stahl |
| Farbe | zink |
| Nutzlänge | 3000 mm |
| Art des Verbinders Kabeltragsystem | geschraubt |
| CO2 Fußabdruck (GWP) Cradle-to-Gate | 22,2594 kg CO2e / 1 Meter |
Belastungen
| Stützabstand 2,0m | 2,4 kN/m |
|---|---|
| Stützabstand 2,5m | 1,76 kN/m |
| Stützabstand 3,0m | 1,2 kN/m |
| Stützabstand 3,5m | 0,84 kN/m |
| Stützabstand 4,0m | 0,8 kN/m |
| Stützabstand 1,5m | 3 kN/m |
