Montagedeckel 350 Nenngröße 9
Typ DUG 350-3 9
|Art.Nr. 7400513
|EAN 4012195431435
Art.Nr. / Typ
Montageöffnung
kl. VKE: 1 Stück
1Stück
Stück
Beschreibung

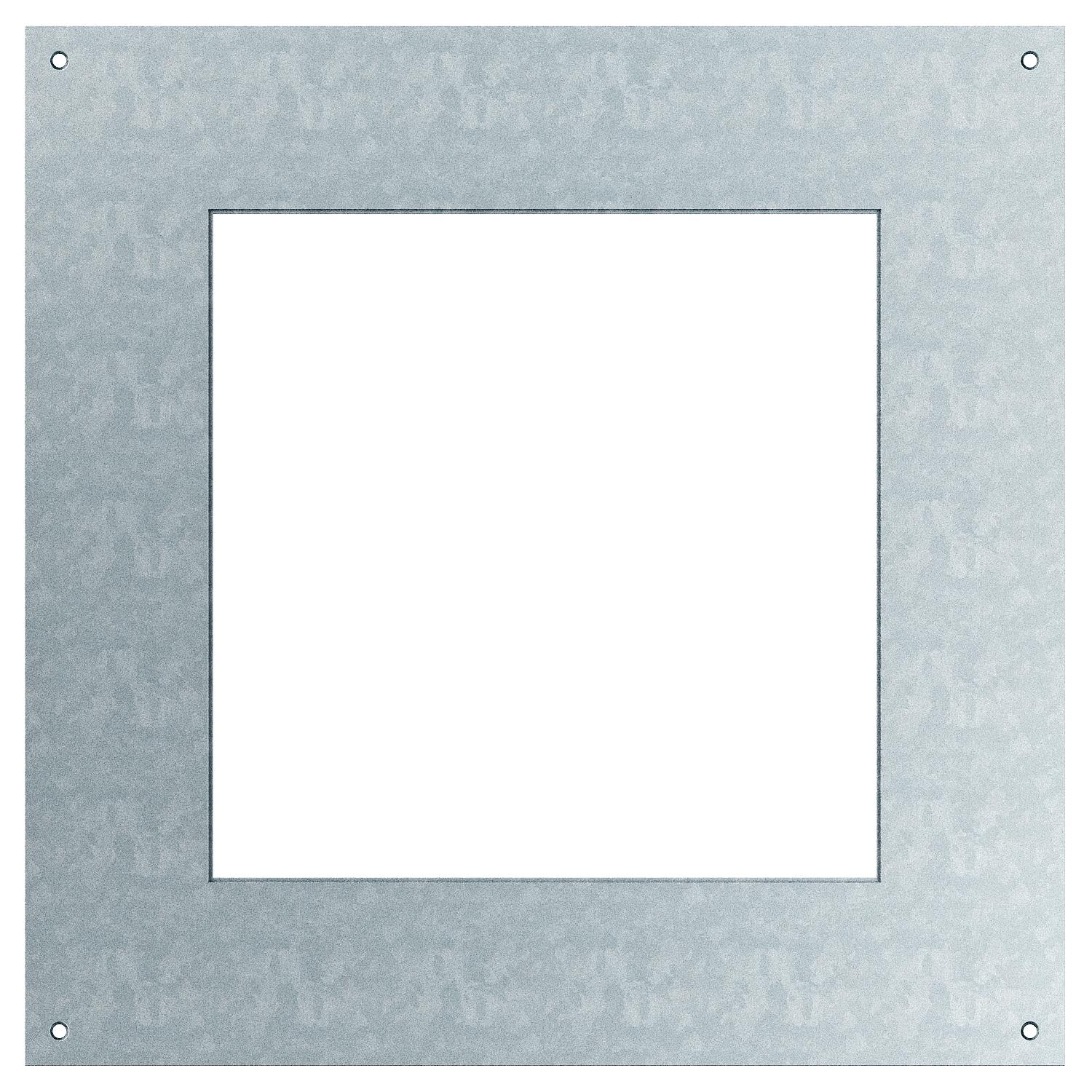

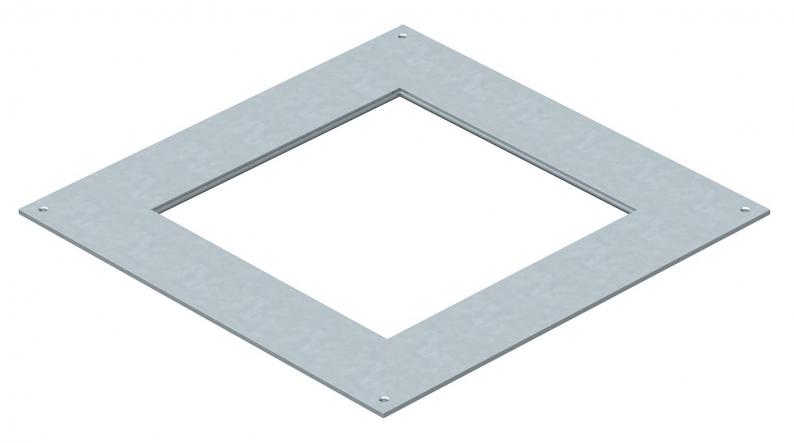

Montagedeckel für Unterflur-Zug- und -Abzweigdosen vom Typ UZD350-3/4 zum Einbau einer Einbaueinheit der Nenngröße 9. Einbauöffnung 3 mm vertieft zum nachträglichen Blindverschluss mit Deckelblindplatte.
Technische Daten

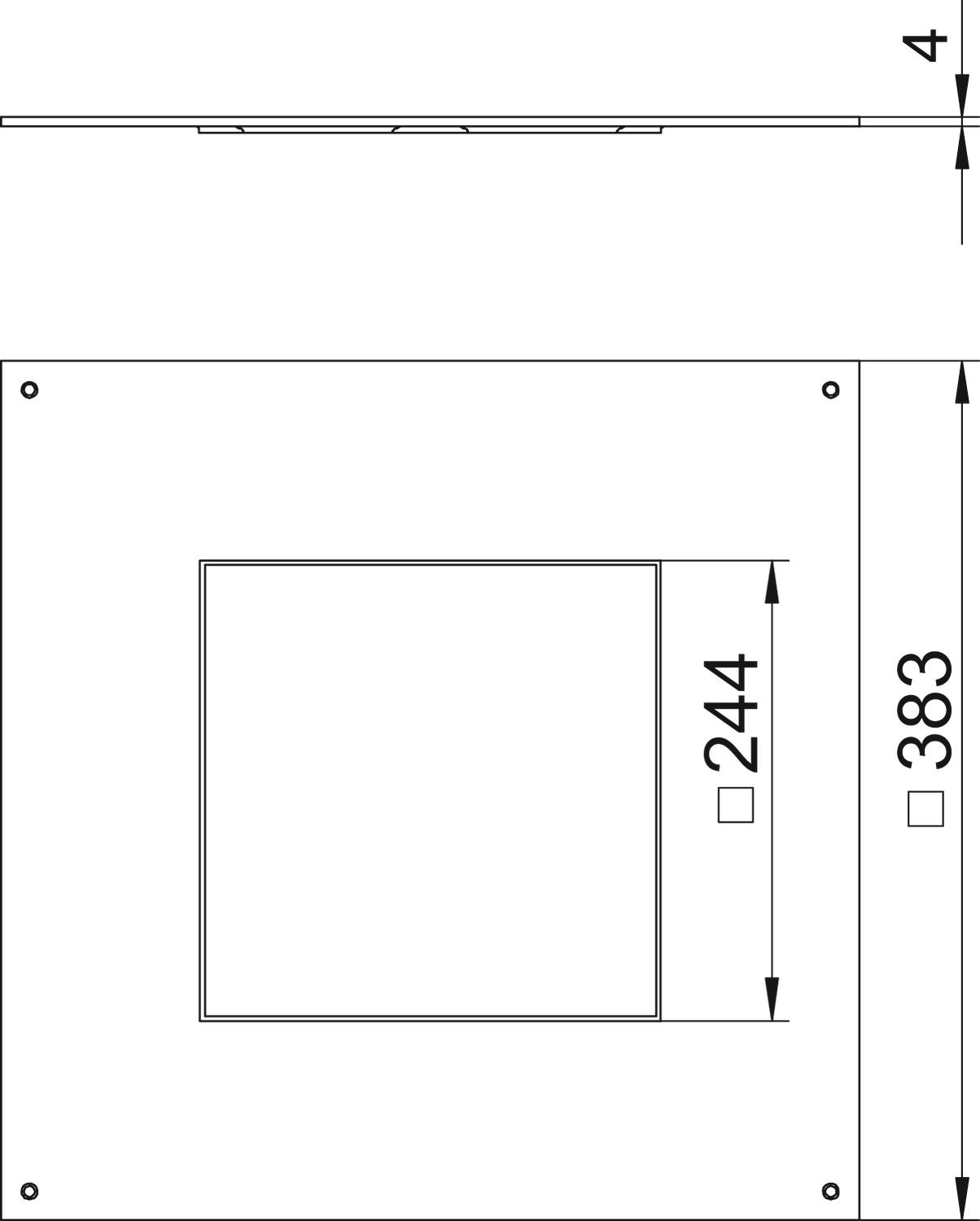

Abmessungen
| Länge | 383 mm |
|---|---|
| Breite | 383 mm |
| Maß A | 383 mm |
| Maß a | 244 mm |
Technische Daten
| Materialstärke | 4 mm |
|---|---|
| Geeignet für estrichüberdeckten Unterflurkanal | ja |
| Geeignet für estrichbündigen geschlossenen Unterflurkanal | nein |
| Kanalbreite min. | 190 mm |
| Kanalbreite max. | 350 mm |
| Einbauöffnung für Aufflurtank | nein |
| Dichtungseinbaumöglichkeit | nein |
| Bodenpflege | trocken |
| Abdeckung Montageöffnung | nein |
| Schwerlastausführung | nein |
| Nenngröße für Geräteeinbaueinheiten | 9 |
| Nenngröße | 350 mm |
| Montageöffnung | quadratisch |
| Dimension | 383x383x4 |
| Oberfläche | bandverzinkt |
| Werkstoff | Stahl |
| CO2 Fußabdruck (GWP) Cradle-to-Gate | 11,2057 kg CO2e / 1 Stück |
Downloads
0 ausgewählt
Datenblatt (1)
Kataloge & Broschüren (3)
Erklärungen (4)
Anleitungen & Hilfen (2)
Artikelbilder (3)
3D Daten Downloads (2)
Ausschreibungstexte (2)
Ausführungen
Typ
Montageöffnung
Art.Nr.
DUG 250-3 9
quadratisch
7400467
DUG 350-3 9
quadratisch
7400513
DUG 350-3 R9
rund
7400549
