90°-Vertikalbogen, fallend 110 FS

90°-Vertikalbogen, fallend 110 FS

Typ RBV 110 F FS
|
Art.Nr. 7007350
|
EAN 4012195711810
Alle Ausführungen anzeigen
Art.Nr. / Typ
Breite
Oberfläche
bandverzinkt
Werkstoff
Stahl
Farbe
zink

kl. VKE: 1 Stück

Stück

KontaktFachhändler finden
BeschreibungTechnische DatenDownloadsZubehörAusführungen

Beschreibung

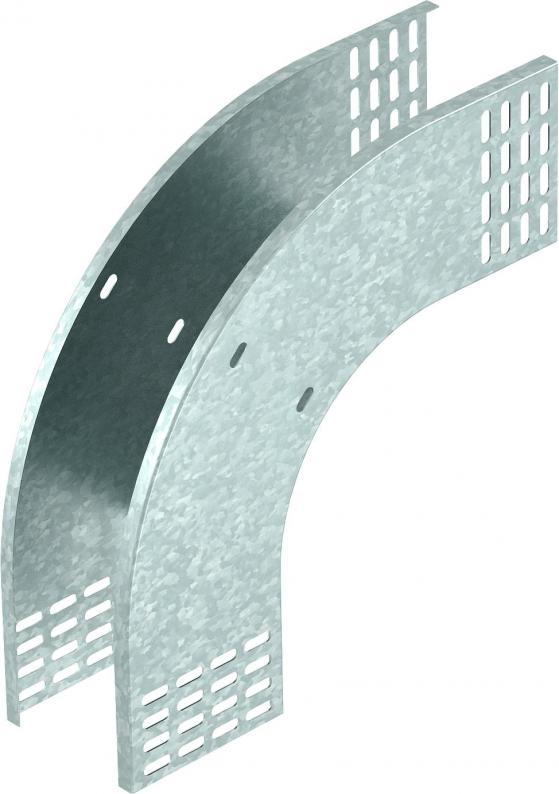

Vertikalbogen 90° in fallender Ausführung für alle Kabelrinnentypen mit der Seitenhöhe 110 mm.

Der Vertikalbogen wird über das Ende der Kabelrinne geschoben und verschraubt.

Befestigungsmaterialien sind separat zu bestellen.

  • Communautés Européennes, EG Konformitätserklärung nach EG-Richtlinien
  • UKCA Konformitätserklärung
  • CO₂-Fußabdruck (PCF)

Technische Daten

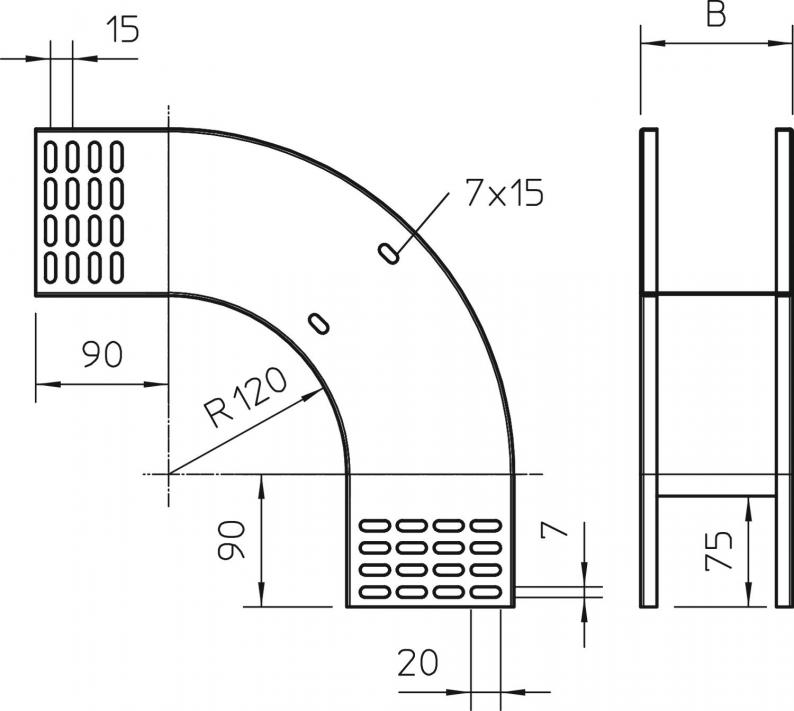

Abmessungen

Breite100 mm
Höhe110 mm
Maß B100 mm

Technische Daten

Funktionserhaltnein
Seitenlochungnein
Ausführung Verbinderohne Verbinder
Weitspann-Ausführungnein
Rostfreier Stahl, gebeiztnein
Blechstärke1 mm
Montagelochung im Bodennein
NATO Lochbildnein
Abbiegung (Winkel)90°
Richtungsänderungvertikal fallend
Dimension110x100
Oberflächebandverzinkt
WerkstoffStahl
Farbezink
Art des Verbinders Kabeltragsystemgeschraubt
CO2 Fußabdruck (GWP) Cradle-to-Gate4,0656 kg CO2e / 1 Stück

Downloads

0 ausgewählt

Datenblatt (1)
Kataloge & Broschüren (2)
Erklärungen (4)
Anleitungen & Hilfen (1)
Artikelbilder (2)
3D Daten Downloads (1)
Ausschreibungstexte (2)

Zubehör

Montagezubehör
Typ
FRSB 6x12 F

kl. VKE: 100 Stück

Stück

Ausführungen

Breite
RBV 110 F FS
Art.Nr.
7007350
Breite
100
Oberfläche
bandverzinkt
Werkstoff
Stahl
Farbe
zink
RBV 120 F FS
Art.Nr.
7007354
Breite
200
Oberfläche
bandverzinkt
Werkstoff
Stahl
Farbe
zink
RBV 130 F FS
Art.Nr.
7007358
Breite
300
Oberfläche
bandverzinkt
Werkstoff
Stahl
Farbe
zink
RBV 140 F FS
Art.Nr.
7007362
Breite
400
Oberfläche
bandverzinkt
Werkstoff
Stahl
Farbe
zink
RBV 150 F FS
Art.Nr.
7007366
Breite
500
Oberfläche
bandverzinkt
Werkstoff
Stahl
Farbe
zink
RBV 160 F FS
Art.Nr.
7007373
Breite
600
Oberfläche
bandverzinkt
Werkstoff
Stahl
Farbe
zink
