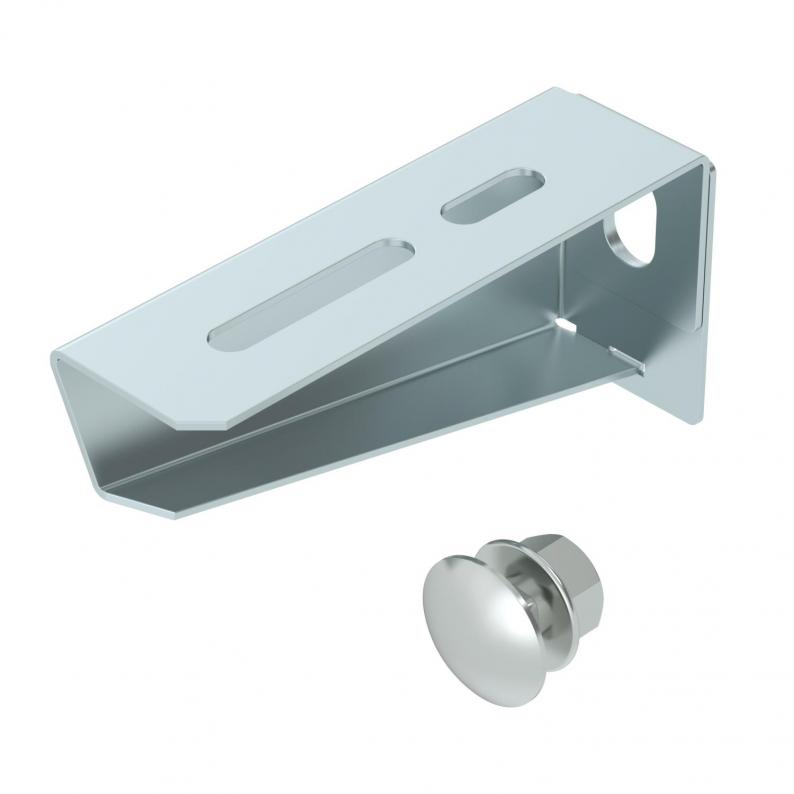

Wand- und Stielausleger MWA 12 FS
Art.Nr. 6424716 | EAN 4012196636853
- Produktbeschreibung
-
Produktbeschreibung
Leichter Wand- und Stielausleger in gefalteter Ausführung.
- Technische Daten
-
Technische Daten
Ausführung Wand- und Stielausleger Dimension B110mm F in kN 1,2 kN Funktionserhalt ja Lochdurchmesser 11 mm Oberfläche bandverzinkt Rostfreier Stahl, gebeizt nein Werkstoff Stahl Winkelbereich max. 90 mm Winkelbereich min. 90 mm Abmessungen
Breite 4 in Breite 32,5 mm Höhe 2,09 in Höhe 53 mm Länge 110 mm Maß A 32,5 mm Maß B 110 mm Maß H 53 mm Maß L 110 mm Maß W 110 mm Technische Daten
Belastungsdiagramm Ausleger Typ MWA 12
- Durchbiegung der Auslegerspitze bei zulässiger Auslegerbelastung
- Zulässige Auslegerbelastung in kN ohne Mannlast
- Belastungskurve mit Auslegerlängen in mm
- Alle Typen
