Wand- und Stielausleger AW 55 FT
Art.Nr. 6418619 | EAN 4012196204915
- Produktbeschreibung
-
Produktbeschreibung

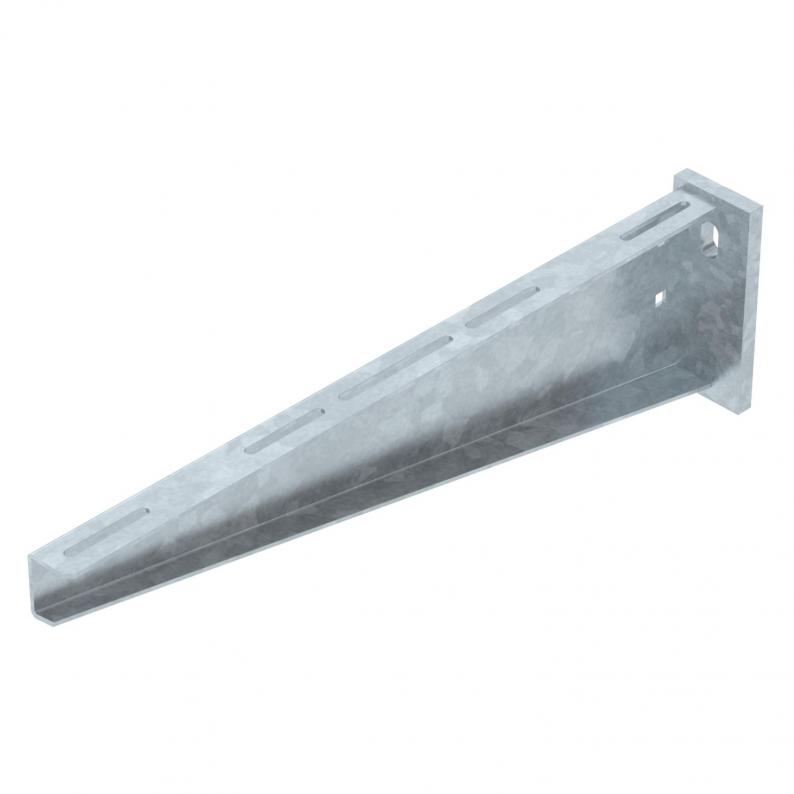

Schwerer Wand- und Stielausleger mit angeschweißter Kopfplatte.
- Technische Daten
-
Technische Daten
Ausführung Wand- und Stielausleger Dimension B510mm EPD-Artikel ja F in kN 5,5 kN Funktionserhalt nein Lochdurchmesser 13,5 mm Oberfläche tauchfeuerverzinkt Rostfreier Stahl, gebeizt nein Werkstoff Stahl Winkelbereich max. 90 mm Winkelbereich min. 90 mm Abmessungen

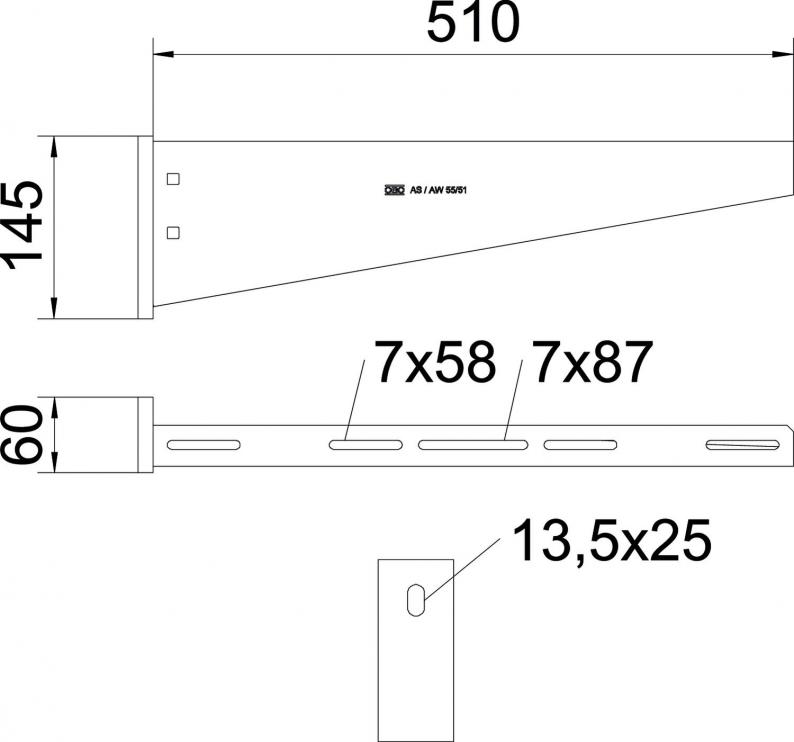

Breite 510 mm Höhe 145 mm Maß A 60 mm Maß B 510 mm Maß H 145 mm Maß L 510 mm Technische Daten
Belastungsdiagramm Ausleger Typ AW 55
- Durchbiegung der Auslegerspitze bei zulässiger Auslegerbelastung
- Zulässige Auslegerbelastung in kN ohne Mannlast
- Belastungskurve mit Auslegerlängen in mm
- Alle Typen
-
Alle Typen
