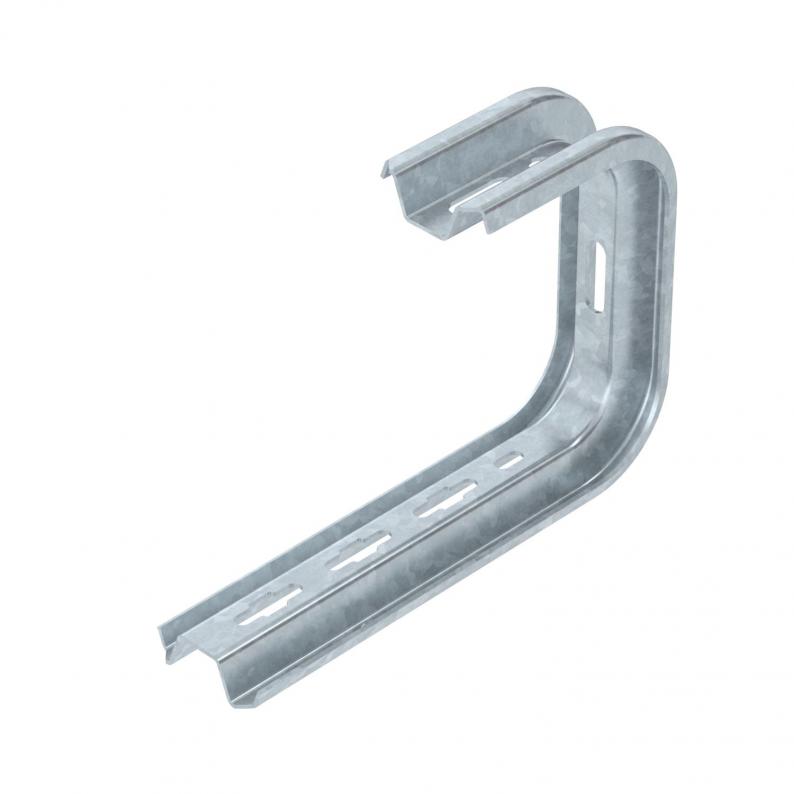

TP-Wand- und Deckenbügel FT
Typ TPD 245 FT
|Art.Nr. 6363865
|EAN 4012195076865
Art.Nr. / Typ
Breite
Höhe
für Breite max.
F in kN Wand
F in kN Decke
Farbe
zink
kl. VKE: 1 Stück
1Stück
Stück
Beschreibung
TP Wand- und Deckenbügel für die universelle Bauwerksbefestigung.
Wichtig! Wird der Bügel direkt an Wand oder Decke befestigt, ist aus Stabilitätsgründen immer das Distanzstück Typ DS 4 einzusetzen.
Max. Seitenhöhe des Kabeltrag-Systems 60 mm.
Technische Daten

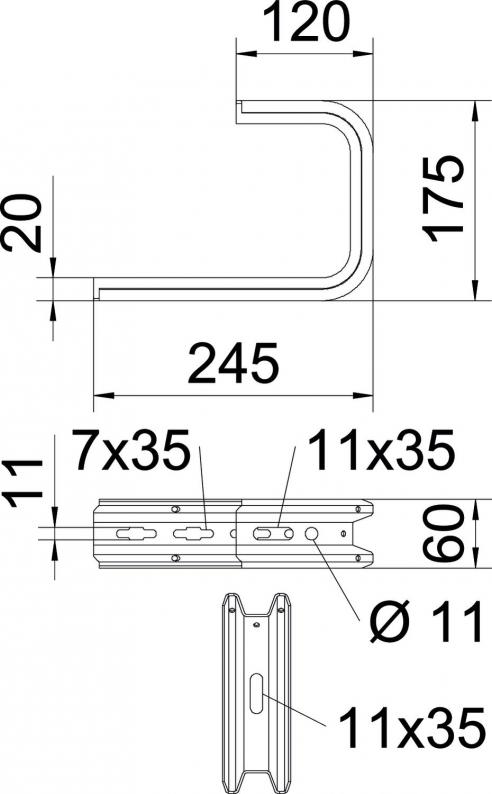

Abmessungen
| Länge | 245 mm |
|---|---|
| Breite | 245 mm |
| Höhe | 60 mm |
| Maß B | 245 mm |
| Maß H | 175 mm |
Technische Daten
| Funktionserhalt | nein |
|---|---|
| für Breite min. | 200 |
| für Breite max. | 200 mm |
| Geeignet für Gitterrinne | ja |
| Geeignet für Kabelleiter | ja |
| Geeignet für Kabelrinne | ja |
| Ausführung | Abhängebügel (C-Bügel) |
| F in kN Wand | 0,87 kN |
| F in kN Decke | 0,8 kN |
| Dimension | B245mm |
| Oberfläche | tauchfeuerverzinkt |
| Werkstoff | Stahl |
| Farbe | zink |
| CO2 Fußabdruck (GWP) Cradle-to-Gate | 1,4516 kg CO2e / 1 Stück |
Durchbiegung der Auslegerspitze bei zulässiger Auslegerbelastung
Zulässige Auslegerbelastung in kN ohne Mannlast
Belastungskurve mit Auslegerlängen in mm
Downloads
0 ausgewählt
Datenblatt (1)
Kataloge & Broschüren (2)
Erklärungen (3)
Anleitungen & Hilfen (1)
Artikelbilder (2)
3D Daten Downloads (1)
Ausschreibungstexte (2)
Zubehör
Montagezubehör
Artikel
Typ
Art.Nr.
Menge
Ausführungen
Typ
Breite
Höhe
für Breite max.
F in kN Wand
F in kN Decke
Farbe
Art.Nr.
TPD 145 FT
145
60
100
1,4
1,3
zink
6363861
TPD 245 FT
245
60
200
0,87
0,8
zink
6363865
TPD 345 FT
345
60
300
0,55
0,5
zink
6363869
Breite
für Breite max.
F in kN Wand
F in kN Decke
TPD 145 FT
Art.Nr.
6363861
Breite
145
Höhe
60
für Breite max.
100
F in kN Wand
1,4
F in kN Decke
1,3
Farbe
zink
TPD 245 FT
Art.Nr.
6363865
Breite
245
Höhe
60
für Breite max.
200
F in kN Wand
0,87
F in kN Decke
0,8
Farbe
zink
TPD 345 FT
Art.Nr.
6363869
Breite
345
Höhe
60
für Breite max.
300
F in kN Wand
0,55
F in kN Decke
0,5
Farbe
zink
