Gelenkbogenelement 110 FT

Gelenkbogenelement 110 FT

Typ LGBE 1140 FT
|
Art.Nr. 6225514
|
EAN 4012196445110
Alle Ausführungen anzeigen
Art.Nr. / Typ
Breite
Holmstärke

kl. VKE: 1 Stück

Stück

KontaktFachhändler finden
BeschreibungTechnische DatenDownloadsZubehörAusführungen

Beschreibung

Gelenkbogenelement mit eingeschweißter Sprosse für den Einsatz bei den Kabelleitertypen mit der Seitenhöhe 110 mm.
  • Communautés Européennes, EG Konformitätserklärung nach EG-Richtlinien
  • UKCA Konformitätserklärung
  • CO₂-Fußabdruck (PCF)

Technische Daten

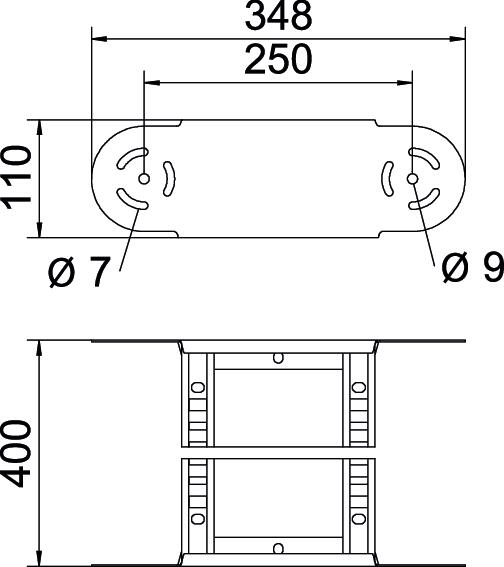

Abmessungen

Breite400 mm
Höhe110 mm
Maß B400 mm
Maß R400 mm

Technische Daten

Funktionserhaltnein
Seitenlochungnein
Ausführung Verbinderintegrierter Verbinder
Weitspann-Ausführungnein
Rostfreier Stahl, gebeiztnein
Abbiegung (Winkel)verstellbar
Ausführung der SprossenProfil gelocht
Scharnierendja
Ausführung des Seitenholmsflaches Profil
Richtungsänderungvertikal steigend/fallend
Holmstärke1,5 mm
Dimension110x400
Oberflächetauchfeuerverzinkt
WerkstoffStahl
Farbezink
CO2 Fußabdruck (GWP) Cradle-to-Gate4,4634 kg CO2e / 1 Stück

Downloads

0 ausgewählt

Datenblatt (1)
Kataloge & Broschüren (3)
Erklärungen (4)
Anleitungen & Hilfen (2)
Artikelbilder (2)
3D Daten Downloads (1)
Ausschreibungstexte (2)

Zubehör

Montagezubehör
Typ
FRSB 6x12 F

kl. VKE: 100 Stück

Stück

Art.Nr. 6216653

Gelenkverbinder FT
Typ
LGVG 110 FT

kl. VKE: 10 Stück

Stück

Ausführungen

Breite
LGBE 1120 FT
Art.Nr.
6225510
Breite
200
Holmstärke
1,5
LGBE 1130 FT
Art.Nr.
6225512
Breite
300
Holmstärke
1,5
LGBE 1140 FT
Art.Nr.
6225514
Breite
400
Holmstärke
1,5
LGBE 1150 FT
Art.Nr.
6225518
Breite
500
Holmstärke
1,5
LGBE 1160 FT
Art.Nr.
6225520
Breite
600
Holmstärke
1,5
