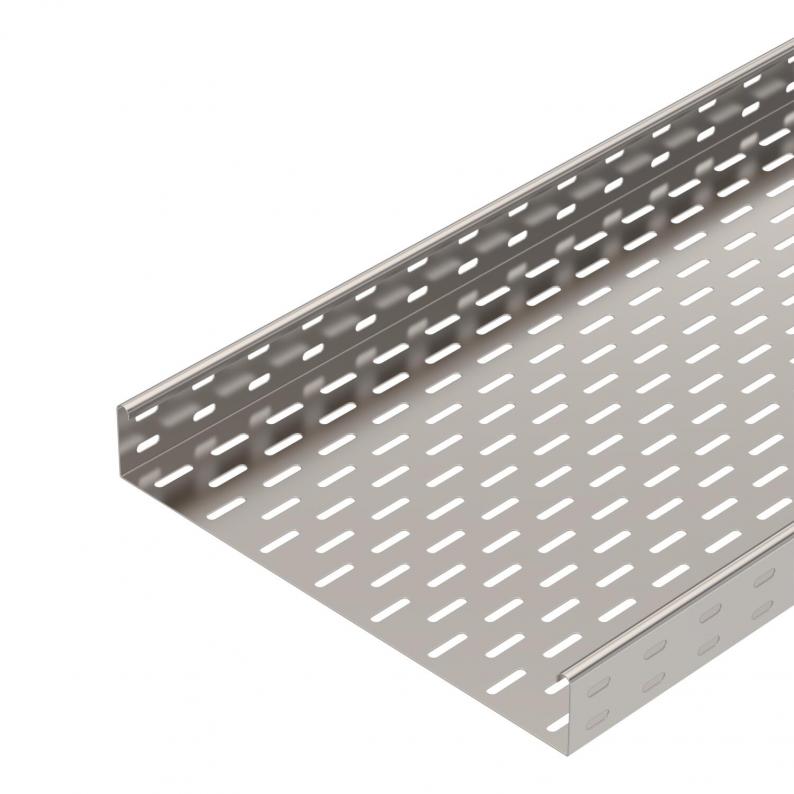

Technische Daten
Art des Verbinders Kabeltragsystem |
geschraubt
|
Ausführung Verbinder |
ohne Verbinder
|
Belastungstesttyp nach IEC 61537 |
Typ II
|
Blechstärke |
0,04
in
|
Blechstärke |
1
mm
|
Dimension |
60x400x3000
|
Funktionserhalt |
nein
|
Mit Oberteil |
nein
|
Montagelochung im Boden |
ja
|
NATO Lochbild |
nein
|
Nutzquerschnitt |
238
cm²
|
Nutzquerschnitt |
23800
mm²
|
Oberfläche |
blank, nachbehandelt
|
Rostfreier Stahl, gebeizt |
nein
|
Seitenlochung |
ja
|
Weitspann-Ausführung |
nein
|
Werkstoff |
Edelstahl, rostfrei 1.4301
|
Abmessungen
Breite |
400
mm
|
Breite |
16
in
|
Höhe |
60
mm
|
Höhe |
2
in
|
Länge |
10
ft
|
Länge |
3000
mm
|
Maß B |
400
mm
|
Belastungen
Stützabstand 1,5m |
1,5
kN/m
|
Stützabstand 1,75m |
1,25
kN/m
|
Stützabstand 2,0m |
1
kN/m
|
Stützabstand 2,5m |
0,5
kN/m
|
Technische Daten
Belastungsdiagramm Kabelrinne Typ MKS 60 VA
-
Zulässige Kabelrinnen-/-leiterbelastung in kN/m ohne Mannlast
-
Stützweite in m
-
Holmdurchbiegung in mm bei zulässig kN/m
-
Belastungsschema beim Prüfverfahren
-
Belastungskurve mit Kabelrinne/-leiterbreite in mm
-
Holmdurchbiegungskurve je nach Stützweite
