Gitterrinne GR-Magic® 105 G
Art.Nr. 6002406 | EAN 4012196020515
- Produktbeschreibung
-
Produktbeschreibung
Gitterrinne mit angeformtem Verbinder in der Seitenhöhe 105 mm.
Magnetische Schirmdämpfung ohne Deckel 15 dB, mit Deckel 25 dB.
- Technische Daten
-
Technische Daten
Art des Verbinders Kabeltragsystem Klickbefestigung Ausführung Verbinder integrierter Verbinder Belastungstesttyp nach IEC 61537 Typ II Dimension 105x200x3000 Draht-Durchmesser 4,8 mm Funktionserhalt nein Integrierte Trennwand ohne Nutzquerschnitt 175 cm² Nutzquerschnitt 17500 mm² Oberfläche galvanisch verzinkt Profilform U-Form Rostfreier Stahl, gebeizt nein Schraublose Verbinder ja Weitspann-Ausführung nein Werkstoff Stahl Abmessungen

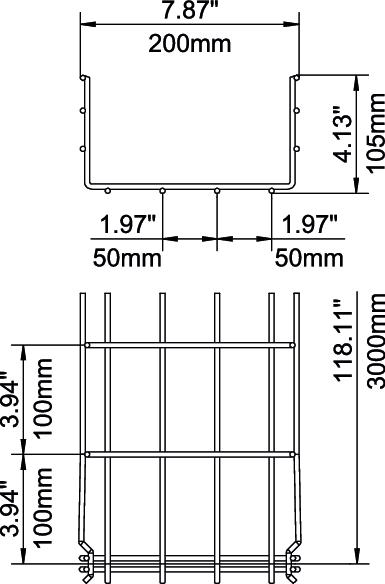

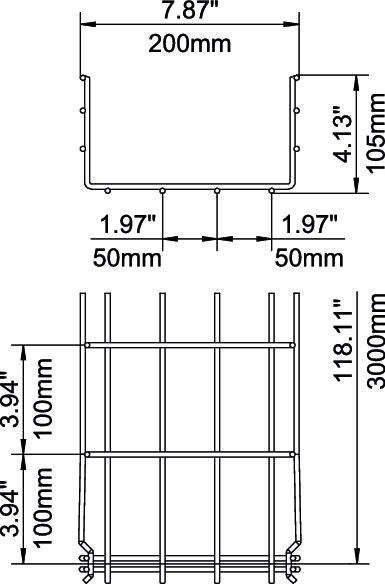

Breite 7,87 in Breite 200 mm Höhe 4,13 in Höhe 105 mm Länge 3000 mm Maß B 200 mm Maß H 108 mm Belastungen
Stützabstand 1,0m 1 kN/m Stützabstand 1,5m 0,7 kN/m Stützabstand 2,0m 0,4 kN/m Stützabstand 2,5m 0,25 kN/m Stützabstand 3,0m 0,25 kN/m - Alle Typen
-
Alle Typen
