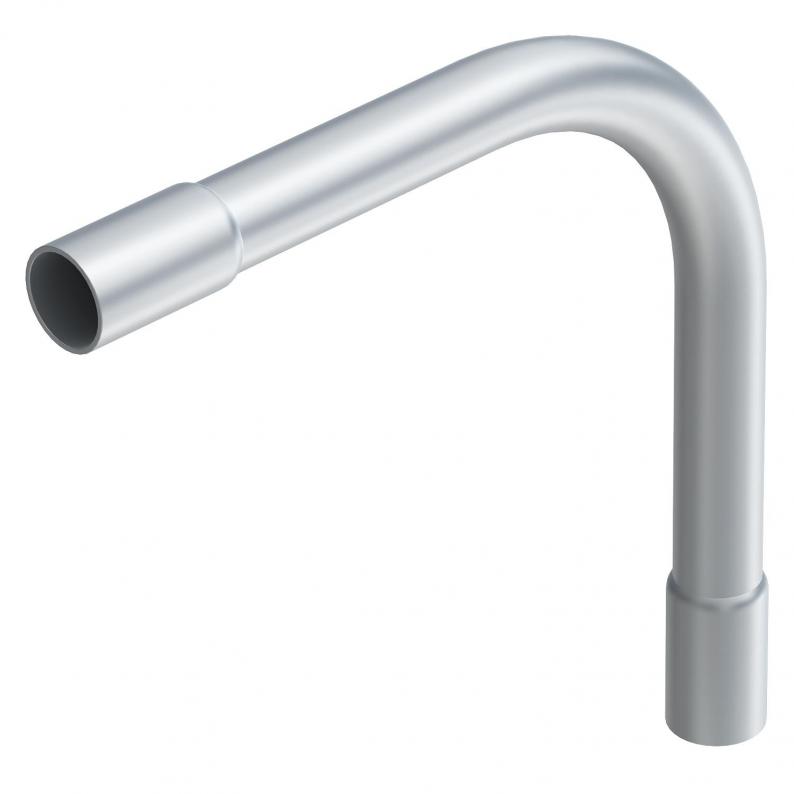

Aluminium-Rohrbogen, ohne Gewinde
Typ SB63W ALU
|Art.Nr. 2046018
|EAN 4012195925972
Art.Nr. / Typ
für Rohrdurchmesser nominal
kl. VKE: 3 Stück
3Stück
Stück
Beschreibung
90°-Bogen mit angeformten Muffen, für Elektroinstallationsrohre nach EN 61386-1. Mit gratfreier Innenwand.
Technische Daten

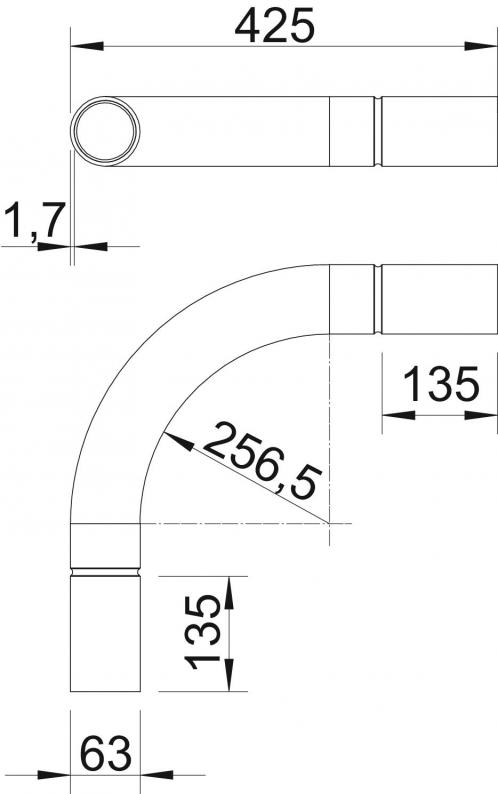

Abmessungen
| Maß A | 135 mm |
|---|---|
| Maß B | 425 mm |
| Maß t | 1,7 mm |
| Maß M | M63 |
| Maß l | 70 mm |
| Maß R | 225 mm |
| Maß D | 63 mm |
Technische Daten
| Halogenfrei | nein |
|---|---|
| Winkel des Bogens | 90 ° |
| Oberfläche poliert | nein |
| Mit Muffe | ja |
| Flexibel | nein |
| Oberfläche gebürstet | nein |
| Mit Inspektionsöffnung und Deckel | nein |
| Zweiteilig | nein |
| für Rohrdurchmesser nominal | 63 mm |
| Ausführung | Steck |
| Temperatureinsatzbereich min. | -45 °C |
| Temperatureinsatzbereich max. | 250 °C |
| Dimension | Ø63mm |
| Werkstoff | Aluminium |
Downloads
0 ausgewählt
Datenblatt (1)
Kataloge & Broschüren (1)
Erklärungen (4)
Zertifikate (2)
Artikelbilder (3)
Ausschreibungstexte (2)
Ausführungen
Typ
für Rohrdurchmesser nominal
Art.Nr.
SB16W ALU
16
2046012
SB20W ALU
20
2046013
SB25W ALU
25
2046014
SB32W ALU
32
2046015
SB40W ALU
40
2046016
SB50W ALU
50
2046017
SB63W ALU
63
2046018
