Bügelschelle, 1-fach Kunststoffdruckwanne A2
Bügelschelle, 1-fach Kunststoffdruckwanne A2
Art.Nr. 1185438 | EAN 4012195079392
Art.Nr. / Typ
Spannbereich D max.
Max. Anzugsdrehmoment
Spannbereich D min.
kl. VKE: 50 Stück
50Stück
Beschreibung
Auch passend zu Winkeleisen mit 40 mm Schenkellänge;
Schelle und Schraube aus Edelstahl rostfrei,
Druckwanne aus Polypropylen, halogenfrei, lichtgrau RAL 7035.
Schelle und Schraube aus Edelstahl rostfrei,
Druckwanne aus Polypropylen, halogenfrei, lichtgrau RAL 7035.
Technische Daten
Technische Daten
| Anzahl der Kabel/Rohre | 1 |
|---|---|
| CO₂ Fußabdruck (GWP) Cradle-to-Gate | 0,377 kg CO₂e / 1 Stück |
| Dimension | 16-22mm |
| für 1 Kabel H | 85 mm |
| für 1 Kabel L | 27 |
| für Rohrdurchmesser max. | 20 mm |
| für Rohrdurchmesser min. | 20 mm |
| Halogenfrei | ja |
| Max. Anzugsdrehmoment | 3 Nm |
| Mit Gegenwanne | nein |
| Mit Kunststoffwanne | ja |
| Mit Metallwanne | nein |
| Montageart | Winkelprofil |
| Oberfläche | blank, nachbehandelt |
| Schlagfest | nein |
| Spannbereich D max. | 22 mm |
| Spannbereich D min. | 16 mm |
| Werkstoff | Edelstahl, rostfrei 1.4301 |
| Werkstoff der Wanne | Kunststoff |
| Werkstoffgüte der Wanne | Polypropylen |
| Zusatz Oberfläche | unbehandelt |
| Zusatz Werkstoff | rostfreier Stahl |

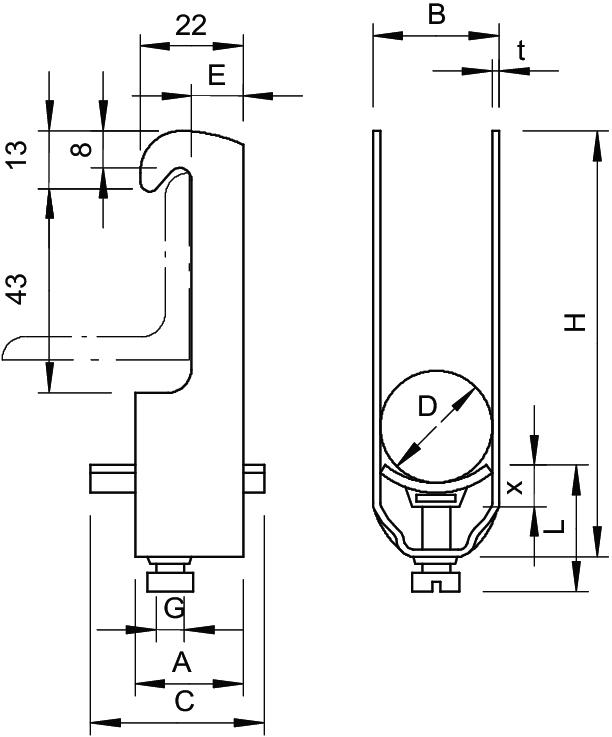

Abmessungen
| Maß A | 23 mm |
|---|---|
| Maß B | 27 mm |
| Maß C | 34 mm |
| Maß E | 11 mm |
| Maß G | M6 |
| Maß H | 85 mm |
| Maß L | 41 mm |
| Maß t | 1,5 mm |
| Maß x | 5 mm |
Downloads
0 ausgewählt
Datenblatt (1)
Kataloge & Broschüren (1)
Erklärungen (3)
Artikelbilder (2)
Ausführungen
Typ
Spannbereich D max.
Max. Anzugsdrehmoment
Spannbereich D min.
Art.Nr.
2056W 22 A2
22 mm
3 Nm
16 mm
1185438
2056W 34 A2
34 mm
5 Nm
28 mm
1185454
2056W 40 A2
40 mm
5 Nm
34 mm
1185462
2056W 46 A2
46 mm
5 Nm
40 mm
1185470
2056W 52 A2
52 mm
5 Nm
46 mm
1185489
Spannbereich D max.
Max. Anzugsdrehmoment
Spannbereich D min.
2056W 22 A2
Art.Nr.
1185438
Spannbereich D max.
22 mm
Max. Anzugsdrehmoment
3 Nm
Spannbereich D min.
16 mm
2056W 34 A2
Art.Nr.
1185454
Spannbereich D min.
28 mm
Max. Anzugsdrehmoment
5 Nm
Spannbereich D max.
34 mm
2056W 40 A2
Art.Nr.
1185462
Spannbereich D min.
34 mm
Spannbereich D max.
40 mm
Max. Anzugsdrehmoment
5 Nm
2056W 46 A2
Art.Nr.
1185470
Spannbereich D max.
46 mm
Spannbereich D min.
40 mm
Max. Anzugsdrehmoment
5 Nm
2056W 52 A2
Art.Nr.
1185489
Spannbereich D min.
46 mm
Spannbereich D max.
52 mm
Max. Anzugsdrehmoment
5 Nm
