Kabelabzweigkasten X 01
Typ X01 SW-RO
|Art.Nr. 2005140
|EAN 4012196580545
Art.Nr. / Typ
Lichte Innenmaße
Farbe
Anzahl der Einführungen
7
Schutzart
IP67
kl. VKE: 1 Stück
1Stück
Stück
Beschreibung

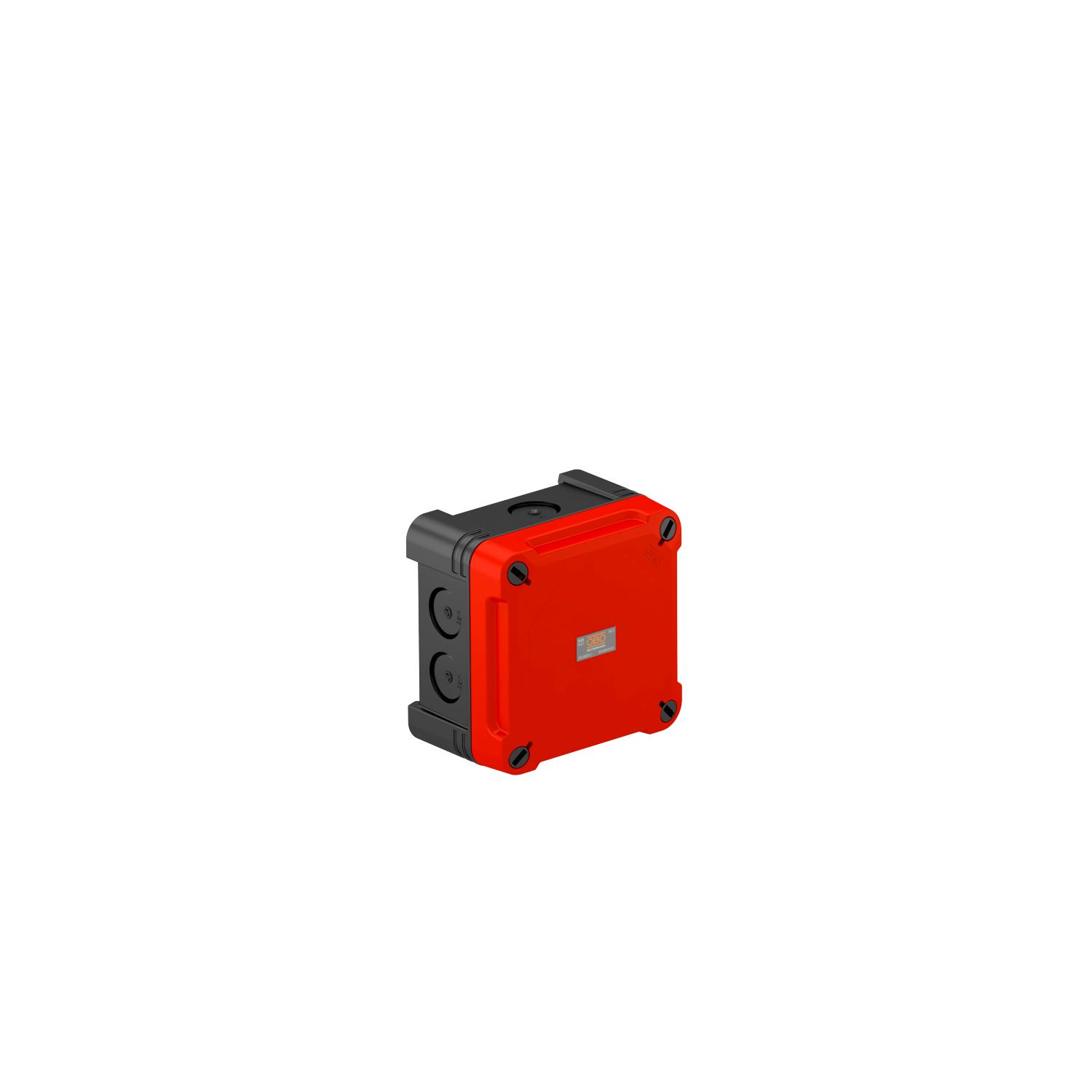

Kabelabzweigkasten zum Verbinden von Kabeln und Leitungen im Innen- und Außenbereich. Quadratische Form mit Ausschlageinführungen. Geeignet für die Wand-/ Deckenmontage mit der Möglichkeit zur Außenbefestigung, Innenbefestigung oder Montage über die Eckdome. Besonders schlagfest mit IK09. Deckel mit Schnellverschluss, plombierbar. Hergestellt aus halogenfreien und UV-resistenten Materialien.
Kabelabzweigkasten gemäß DIN EN 60670. Flammwidrig nach DIN EN 60695-2-11, Prüftemperatur 650°C. Schlagfestigkeit IK09 gemäß DIN EN 50102. Schutzart IP67 gemäß DIN EN 60529.

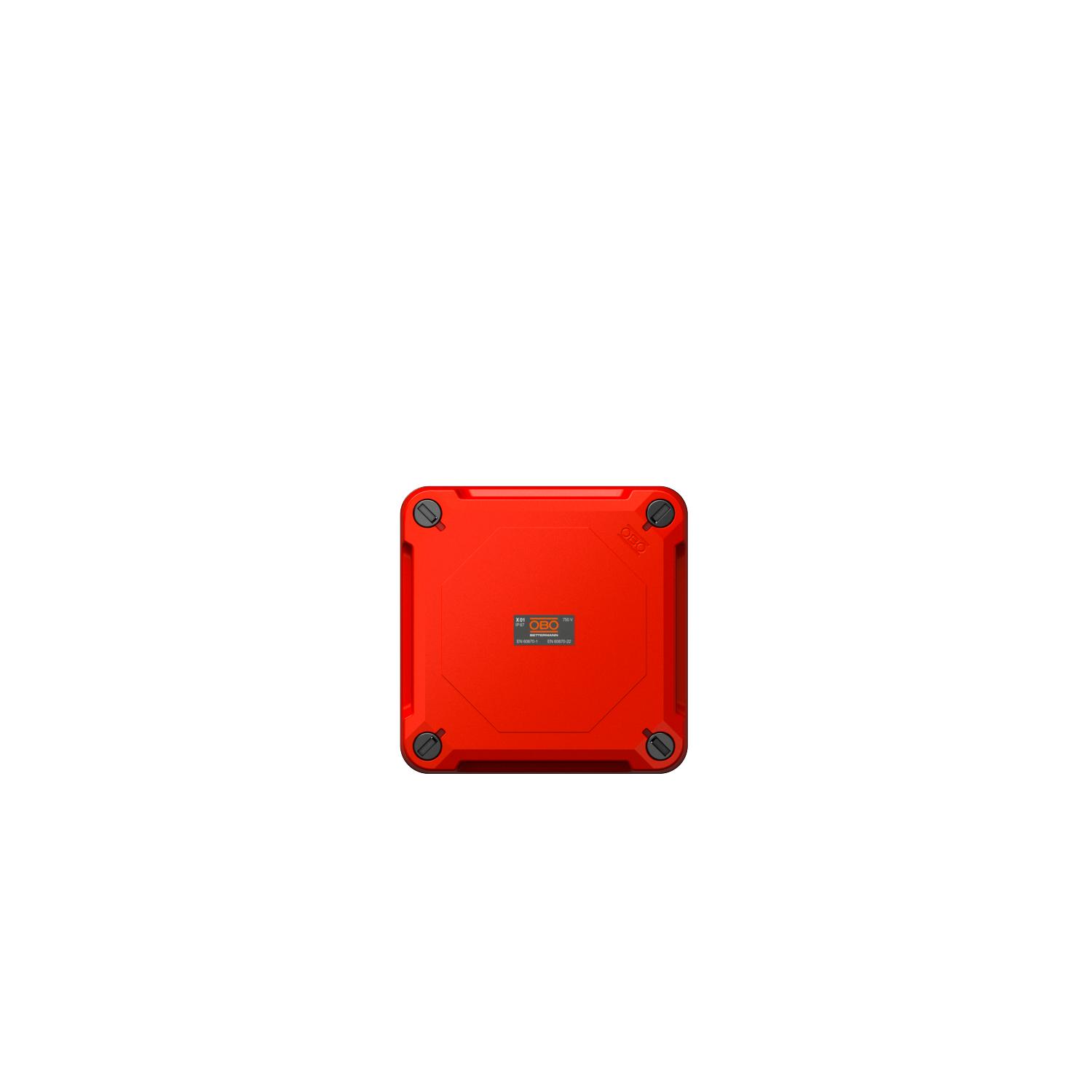

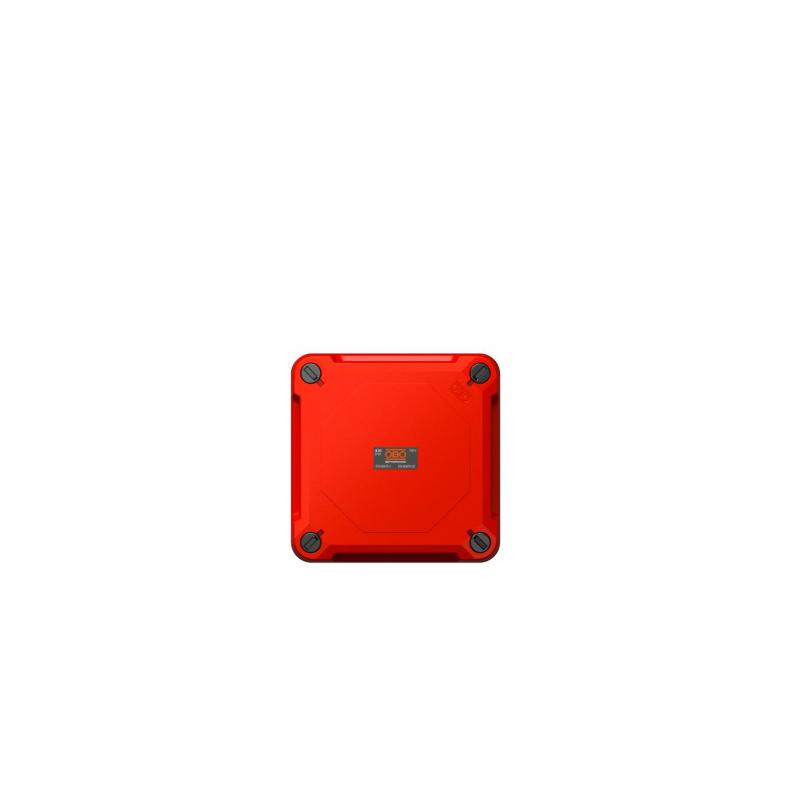

Das Unterteil ist schwarz ind der Deckel ist Sigmalrot mit schwarzen Befestigungselementen.
Kabelabzweigkasten gemäß DIN EN 60670. Flammwidrig nach DIN EN 60695-2-11, Prüftemperatur 650°C. Schlagfestigkeit IK09 gemäß DIN EN 50102. Schutzart IP67 gemäß DIN EN 60529.
Das Unterteil ist schwarz ind der Deckel ist Sigmalrot mit schwarzen Befestigungselementen.
Technische Daten

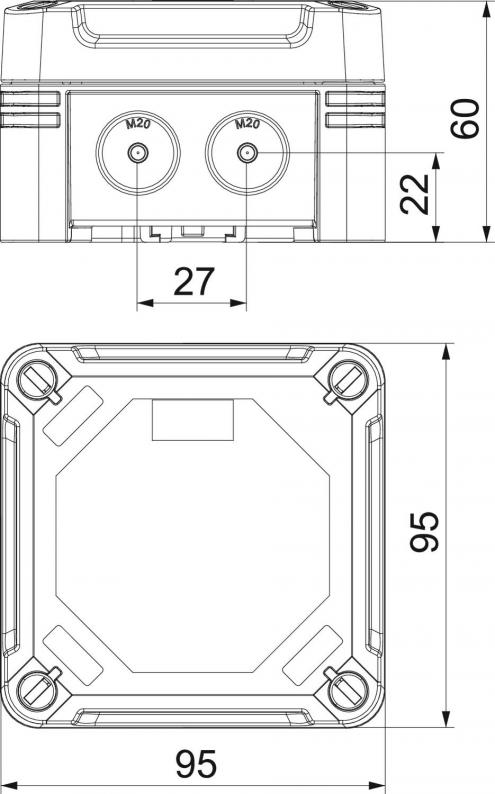

Abmessungen
| Länge | 95 mm |
|---|---|
| Breite | 95 mm |
| Höhe | 60 mm |
| Lichte Innenmaße | 85x85x45 mm |
Technische Daten
| Schlagfest | ja |
|---|---|
| Halogenfrei | ja |
| Glasfaserverstärkt | ja |
| Anzahl der Einführungen | 7 |
| Einführung von Hinten | nein |
| Transparenter Deckel | nein |
| Schutzart | IP67 |
| Nennspannung | 750 V |
| Anreihbar | ja |
| Mit Deckel | ja |
| Plombierbar | ja |
| Art der Einführung | Stufenmembran abschneidbar |
| Bemessungsisolationsspannung Ui | 750 V |
| Explosionsgeprüfte Ausführung | nein |
| Art der Gehäusedurchführung | Vorprägung |
| Mit Abschirmung | nein |
| Witterungsbeständig | ja |
| Schutzgrad IK-Code | IK09 |
| Max. Leiterquerschnitt | 1,5 mm² |
| Nennquerschnitt min. | 0,8 mm² |
| Nennquerschnitt max. | 1,5 mm² |
| Form | quadratisch |
| Bestückung | ohne |
| Deckel | nicht transparent |
| Deckelbefestigung | geschraubt |
| Montageart | Wand-/ Deckenmontage |
| Temperatureinsatzbereich min. | -5 °C |
| Temperatureinsatzbereich max. | 60 °C |
| flammwidrig | nach VDE 0471/DIN 695 Teil 2-1, Prüftemperatur 650°C |
| Dimension | 95x95x60 |
| Werkstoff | Polycarbonat |
| Farbe | schwarz / rot |
| CO2 Fußabdruck (GWP) Cradle-to-Gate | 0,6875 kg CO2e / 1 Stück |
Downloads
0 ausgewählt
Datenblatt (1)
Kataloge & Broschüren (4)
Erklärungen (4)
Zertifikate (1)
Anleitungen & Hilfen (2)
Artikelbilder (4)
Ausschreibungstexte (2)
Ausführungen
Typ
Lichte Innenmaße
Anzahl der Einführungen
Schutzart
Farbe
Art.Nr.
X01 LGR
85x85x45
7
IP67
lichtgrau; RAL 7035
2005000
X01 LGR-TR
85x85x45
7
IP67
grau / transparent
2005050
X01 SW
85x85x45
7
IP67
graphitschwarz; RAL 9011
2005110
X01 SW-RO
85x85x45
7
IP67
schwarz / rot
2005140
