Kabelrinne SKSU 110 FS
Typ SKSU 155 FS
|Art.Nr. 6063500
|EAN 4012195038702
Art.Nr. / Typ
Länge
Breite
Blechstärke
Funktionserhalt
nein
Oberfläche
bandverzinkt
Werkstoff
Stahl
Dieser Artikel ist ein Auslaufartikel!
Den Nachfolgeartikel finden Sie hier.
kl. VKE: 3 m
3m
m
Beschreibung

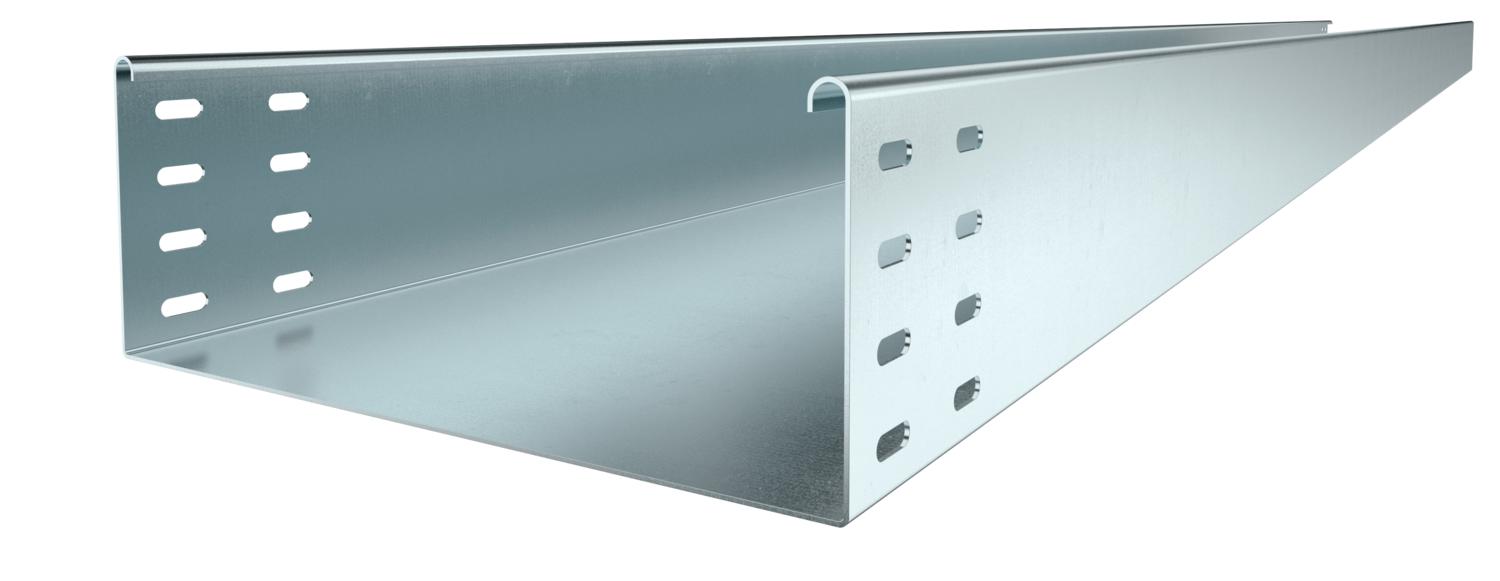

SKSU 110 = Schweres-Kabelrinnen-System, ungelocht, in 110 mm Seitenhöhe.
Magnetische Schirmdämpfung ohne Deckel 20 dB, mit Deckel 50 dB.
Magnetische Schirmdämpfung ohne Deckel 20 dB, mit Deckel 50 dB.
Die Kabelrinne ist beidseitig mit einer Verbinderlochung ausgestattet.
Längsverbinder sind anteilig separat zu bestellen.
Technische Daten
Abmessungen
| Länge | 3000 mm |
|---|---|
| Breite | 550 mm |
| Höhe | 110 mm |
| Maß B | 550 mm |
Technische Daten
| Funktionserhalt | nein |
|---|---|
| Seitenlochung | nein |
| Ausführung Verbinder | ohne Verbinder |
| Weitspann-Ausführung | nein |
| Nutzquerschnitt | 603 cm² |
| Rostfreier Stahl, gebeizt | nein |
| Blechstärke | 1,5 mm |
| Montagelochung im Boden | nein |
| NATO Lochbild | nein |
| Nutzquerschnitt | 60300 mm² |
| Mit Oberteil | nein |
| Abmessung | 110 x 550 |
| Dimension | 110x550x3000 |
| Oberfläche | bandverzinkt |
| Werkstoff | Stahl |
| Farbe | zink |
| Belastungstesttyp nach IEC 61537 | Typ II |
| Art des Verbinders Kabeltragsystem | geschraubt |
| CO2 Fußabdruck (GWP) Cradle-to-Gate | 39,504 kg CO₂e / 1 Meter |
Belastungen
| Stützabstand 2,0m | 2,4 kN/m |
|---|---|
| Stützabstand 2,5m | 1,76 kN/m |
| Stützabstand 3,0m | 1,2 kN/m |
| Stützabstand 3,5m | 0,84 kN/m |
| Stützabstand 4,0m | 0,8 kN/m |
| Stützabstand 1,5m | 3 kN/m |
Zulässige Kabelrinnen-/-leiterbelastung in kN/m ohne Mannlast
Stützweite in m
Holmdurchbiegung in mm bei zulässig kN/m
Belastungsschema beim Prüfverfahren
Belastungskurve mit Kabelrinne/-leiterbreite in mm
Holmdurchbiegungskurve je nach Stützweite
Downloads
0 ausgewählt
Datenblatt (1)
Erklärungen (5)
Anleitungen & Hilfen (4)
Artikelbilder (3)
Ausschreibungstexte (2)
Zubehör
Systemzubehör
Artikel
Typ
Art.Nr.
Menge
Ausführungen
Typ
Länge
Breite
Funktionserhalt
Blechstärke
Oberfläche
Werkstoff
Art.Nr.
SKSU 110 FS 6
6000
100
nein
1,5
bandverzinkt
Stahl
6063412
SKSU 110 FS
3000
100
nein
1,5
bandverzinkt
Stahl
6063403
SKSU 120 FS
3000
200
nein
1,5
bandverzinkt
Stahl
6063438
SKSU 130 FS
3000
300
nein
1,5
bandverzinkt
Stahl
6063454
SKSU 140 FS
3000
400
nein
1,5
bandverzinkt
Stahl
6063470
SKSU 150 FS
3000
500
nein
1,5
bandverzinkt
Stahl
6063497
SKSU 155 FS
3000
550
nein
1,5
bandverzinkt
Stahl
6063500
