Kabelrinne SKS-Magic® 60 ungelocht FT

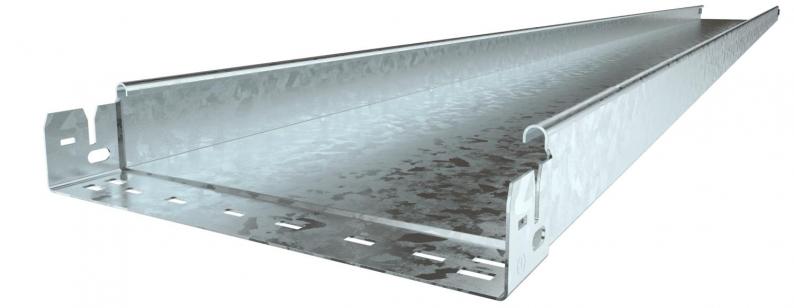

Kabelrinne SKS-Magic® 60 ungelocht FT
Art.Nr. 6059715 | EAN 4012195830665
Art.Nr. / Typ
Breite
Werkstoff
Stahl
Oberfläche
tauchfeuerverzinkt
Länge
3050 mm
Höhe
60 mm
Blechstärke
1,5 mm
Farbe
zink
Funktionserhalt
nein
kl. VKE: 3 m
3m
Beschreibung
Ungelochte Kabelrinne mit integriertem Schnellbefestigungssystem. Die Nutzlänge der Kabelrinne beträgt 3.000 mm.
Technische Daten
Technische Daten
| Art des Verbinders Kabeltragsystem | Klickbefestigung |
|---|---|
| Ausführung Verbinder | integrierter Verbinder |
| Belastungstesttyp nach IEC 61537 | Typ II |
| Blechstärke | 1,5 mm |
| CO₂ Fußabdruck (GWP) Cradle-to-Gate | 17,1538 kg CO₂e / 1 Meter |
| Dimension | 60x500x3050 |
| Farbe | zink |
| Funktionserhalt | nein |
| Mit Oberteil | nein |
| Montagelochung im Boden | nein |
| NATO Lochbild | nein |
| Nutzlänge | 3000 mm |
| Nutzquerschnitt | 29800 mm² |
| Nutzquerschnitt | 298 cm² |
| Oberfläche | tauchfeuerverzinkt |
| Rostfreier Stahl, gebeizt | nein |
| Seitenlochung | nein |
| Weitspann-Ausführung | nein |
| Werkstoff | Stahl |
Abmessungen
| Breite | 500 mm |
|---|---|
| Höhe | 60 mm |
| Länge | 3050 mm |
| Maß B | 500 mm |
Belastungen
| Stützabstand 1,5m | 2,6 kN/m |
|---|---|
| Stützabstand 2,0m | 1,9 kN/m |
| Stützabstand 2,5m | 1,1 kN/m |
| Stützabstand 3,0m | 0,55 kN/m |
Zulässige Kabelrinnen-/-leiterbelastung in kN/m ohne Mannlast
Stützweite in m
Holmdurchbiegung in mm bei zulässig kN/m
Belastungsschema beim Prüfverfahren
Belastungskurve mit Kabelrinne/-leiterbreite in mm
Holmdurchbiegungskurve je nach Stützweite
Downloads
0 ausgewählt
Datenblatt (1)
Kataloge & Broschüren (2)
Erklärungen (3)
Zertifikate (1)
Anleitungen & Hilfen (2)
Artikelbilder (2)
3D Daten Downloads (2)
Zubehör
Systemzubehör
Artikel
Typ
Art.Nr.
Menge
Ausführungen
Typ
Werkstoff
Breite
Oberfläche
Länge
Höhe
Blechstärke
Farbe
Funktionserhalt
Art.Nr.
SKSMU 610 FT
Stahl
100 mm
tauchfeuerverzinkt
3050 mm
60 mm
1,5 mm
zink
nein
6059705
SKSMU 615 FT
Stahl
150 mm
tauchfeuerverzinkt
3050 mm
60 mm
1,5 mm
zink
nein
6059707
SKSMU 620 FT
Stahl
200 mm
tauchfeuerverzinkt
3050 mm
60 mm
1,5 mm
zink
nein
6059709
SKSMU 630 FT
Stahl
300 mm
tauchfeuerverzinkt
3050 mm
60 mm
1,5 mm
zink
nein
6059711
SKSMU 640 FT
Stahl
400 mm
tauchfeuerverzinkt
3050 mm
60 mm
1,5 mm
zink
nein
6059713
SKSMU 650 FT
Stahl
500 mm
tauchfeuerverzinkt
3050 mm
60 mm
1,5 mm
zink
nein
6059715
SKSMU 660 FT
Stahl
600 mm
tauchfeuerverzinkt
3050 mm
60 mm
1,5 mm
zink
nein
6059717
