45°-Bogen 60 FT
Art.Nr. 6036140 | EAN 4012197345976
Art.Nr. / Typ
Breite
Farbe
zink
Werkstoff
Stahl
Oberfläche
tauchfeuerverzinkt
kl. VKE: 1 Stück
1Stück
Beschreibung
45°-Bogen zum Erstellen einer horizontalen Abzweigung, Formteil für rast- und schraubbare Kabelrinnen Seitenhöhe 60 mm. Schraubenlose Montage mit Doppelklemmen oder Schraubverbindung mit Flachrundschrauben FRS und Kombimuttern M6. Einsetzbar im Innen- und Außenbereich. Befestigungsmaterial muss separat bestellt werden.
Technische Daten
Technische Daten
| Abbiegung (Winkel) | 45° |
|---|---|
| Art des Verbinders Kabeltragsystem | geschraubt/geklemmt |
| Ausführung Verbinder | integrierter Verbinder |
| Bauform | Bogen starr |
| Blechstärke | 1 mm |
| Dimension | 60x500 |
| Empfohlene Anzahl Schrauben | 16 St. |
| Farbe | zink |
| Funktionserhalt | nein |
| Holmstärke | 1,25 mm |
| Materialstärke Bodenblech | 1 mm |
| Mit Oberteil | nein |
| Montagelochung im Boden | ja |
| NATO Lochbild | nein |
| Oberfläche | tauchfeuerverzinkt |
| Richtungsänderung | horizontal |
| Rostfreier Stahl, gebeizt | nein |
| Seitenlochung | ja |
| Temperatureinsatzbereich max. | 120 °C |
| Temperatureinsatzbereich min. | -20 °C |
| Weitspann-Ausführung | nein |
| Werkstoff | Stahl |

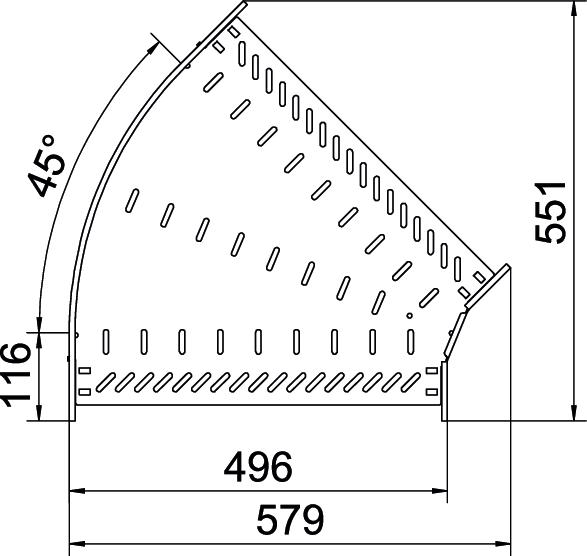

Abmessungen
| Breite | 500 mm |
|---|---|
| Höhe | 60 mm |
| Maß B | 500 mm |
Downloads
0 ausgewählt
Datenblatt (1)
Kataloge & Broschüren (3)
Erklärungen (4)
Anleitungen & Hilfen (5)
Artikelbilder (2)
3D Daten Downloads (1)
Zubehör
Montagezubehör
Systemzubehör
Artikel
Typ
Art.Nr.
Menge
Ausführungen
Typ
Farbe
Werkstoff
Oberfläche
Breite
Art.Nr.
RB 45 610 FT
zink
Stahl
tauchfeuerverzinkt
100 mm
6036130
RB 45 615 FT
zink
Stahl
tauchfeuerverzinkt
150 mm
6036132
RB 45 620 FT
zink
Stahl
tauchfeuerverzinkt
200 mm
6036134
RB 45 630 FT
zink
Stahl
tauchfeuerverzinkt
300 mm
6036136
RB 45 640 FT
zink
Stahl
tauchfeuerverzinkt
400 mm
6036138
RB 45 650 FT
zink
Stahl
tauchfeuerverzinkt
500 mm
6036140
RB 45 660 FT
zink
Stahl
tauchfeuerverzinkt
600 mm
6036142
