Bügelschelle 2056 F-Fuß, 1-fach, Metalldruckwanne, A2
Bügelschelle 2056 F-Fuß, 1-fach, Metalldruckwanne, A2
Art.Nr. 1187520 | EAN 4012196853748
Art.Nr. / Typ
Spannbereich D min.
Spannbereich D max.
Max. Anzugsdrehmoment
3 Nm
kl. VKE: 100 Stück
100Stück
Beschreibung
Bügelschelle mit F-Fuß, Metalldruckwanne mit gerundeten Kanten für Kabelschutz. Zur vertikalen und horizontalen Montage von 1 Einzelkabel an Flacheisen. Mit 1-gängiger Schraube an Druckwanne, universeller Sechskant-Schraubenkopf SW10, mit Schlitz und Kreuzschlitz. Geeignet für Montage im Innen-und Außenbereich. Der Einsatz einer Gegenwanne wird empfohlen.
Technische Daten
Technische Daten
| Anzahl der Kabel/Rohre | 1 |
|---|---|
| Blechstärke | 2 mm |
| CO₂ Fußabdruck (GWP) Cradle-to-Gate | 0,4501 kg CO₂e / 1 Stück |
| Dimension | 22-28mm |
| für Rohrdurchmesser max. | 28 mm |
| für Rohrdurchmesser min. | 22 mm |
| Gewinde | M6 |
| Halogenfrei | ja |
| Länge Außenmaß | 28 mm |
| Max. Anzugsdrehmoment | 3 Nm |
| Mit Gegenwanne | nein |
| Mit Metallwanne | ja |
| Montageart | flaches Profil |
| Oberfläche | blank, nachbehandelt |
| Schlitzweite | 10 mm |
| Spannbereich D max. | 28 mm |
| Spannbereich D min. | 22 mm |
| Werkstoff | Edelstahl, rostfrei 1.4301 |
| Werkstoff der Wanne | rostfreier Stahl |
| Werkstoffgüte der Wanne | Edelstahl 304 (1.4301) |
| Zusatz Oberfläche | unbehandelt |
| Zusatz Werkstoff | rostfreier Stahl |

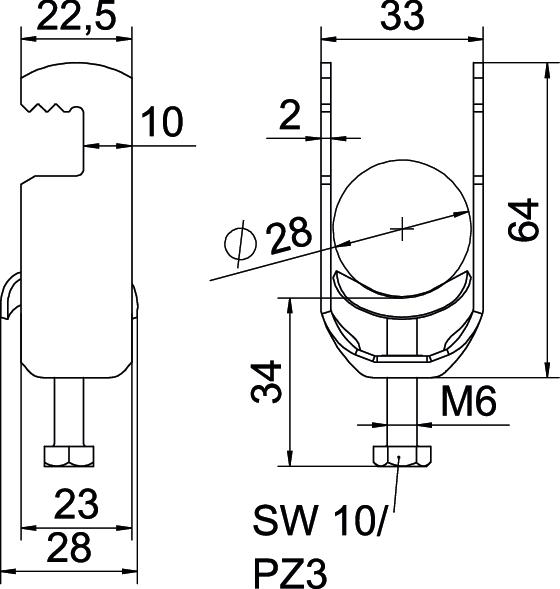

Abmessungen
| Breite | 33 mm |
|---|---|
| Höhe | 64 mm |
| Länge | 22,5 mm |
| Maß A | 22,5 mm |
| Maß B | 33 mm |
| Maß C | 28 mm |
| Maß G | M6 |
| Maß H | 64 mm |
| Maß L | 34 mm |
| Maß t | 2 mm |
Downloads
0 ausgewählt
Datenblatt (1)
Kataloge & Broschüren (2)
Erklärungen (3)
Anleitungen & Hilfen (1)
Artikelbilder (2)
Ausführungen
Typ
Max. Anzugsdrehmoment
Spannbereich D min.
Spannbereich D max.
Art.Nr.
BS-F1-M-12 A2
3 Nm
8 mm
12 mm
1187502
BS-F1-M-16 A2
3 Nm
12 mm
16 mm
1187508
BS-F1-M-22 A2
3 Nm
16 mm
22 mm
1187514
BS-F1-M-28 A2
3 Nm
22 mm
28 mm
1187520
BS-F1-M-34 A2
3 Nm
28 mm
34 mm
1187526
BS-F1-M-40 A2
3 Nm
34 mm
40 mm
1187532
Spannbereich D min.
Spannbereich D max.
BS-F1-M-12 A2
Art.Nr.
1187502
Max. Anzugsdrehmoment
3 Nm
Spannbereich D min.
8 mm
Spannbereich D max.
12 mm
BS-F1-M-16 A2
Art.Nr.
1187508
Max. Anzugsdrehmoment
3 Nm
Spannbereich D min.
12 mm
Spannbereich D max.
16 mm
BS-F1-M-22 A2
Art.Nr.
1187514
Spannbereich D max.
22 mm
Max. Anzugsdrehmoment
3 Nm
Spannbereich D min.
16 mm
BS-F1-M-28 A2
Art.Nr.
1187520
Spannbereich D max.
28 mm
Max. Anzugsdrehmoment
3 Nm
Spannbereich D min.
22 mm
BS-F1-M-34 A2
Art.Nr.
1187526
Max. Anzugsdrehmoment
3 Nm
Spannbereich D max.
34 mm
Spannbereich D min.
28 mm
BS-F1-M-40 A2
Art.Nr.
1187532
Spannbereich D max.
40 mm
Spannbereich D min.
34 mm
Max. Anzugsdrehmoment
3 Nm
