Brandschutzkanal PYROLINE® Con D BSK I120/E90
Typ BSKD12-K0506
|Art.Nr. 7215210
|EAN 4012196645794
Art.Nr. / Typ
Länge
Maß
B
Maß H
Maß b
Maß h
kl. VKE: 1 m
1m
m

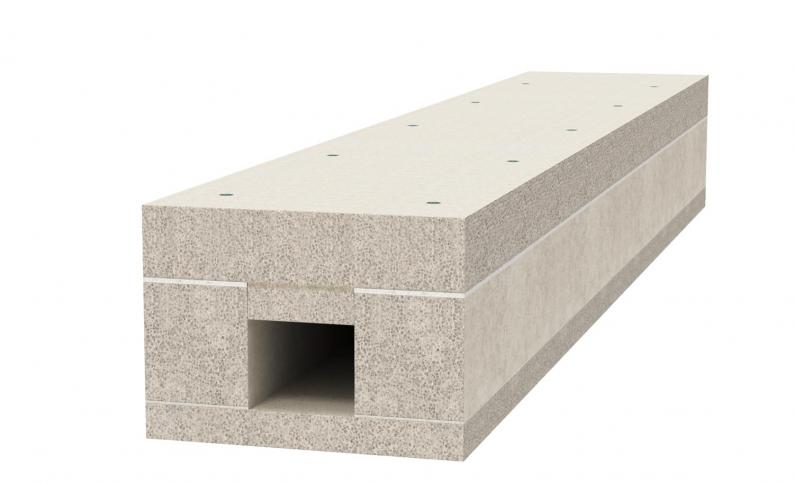

Beschreibung
Brandschutzkanal aus wasser- und frostbeständigen Glasfaserleichtbeton der Baustoffklasse A1 gemäß EN 13501-1 zur brandsicheren Verlegung von Kabeln in Flucht- und Rettungswegen und zum Funktionserhalt sicherheitsrelevanter Anlagen. Klassifizierung I120 als I-Kanal gemäß DIN 4102 Teil 11 und Klassifizierung E90 als E-Kanal gemäß DIN 4102 Teil 12.
Montage des Kanals direkt an Wänden oder unter Decken.
Inklusive Senkkopfschrauben und Dichtungsstreifen.
Montage des Kanals direkt an Wänden oder unter Decken.
Inklusive Senkkopfschrauben und Dichtungsstreifen.
Technische Daten

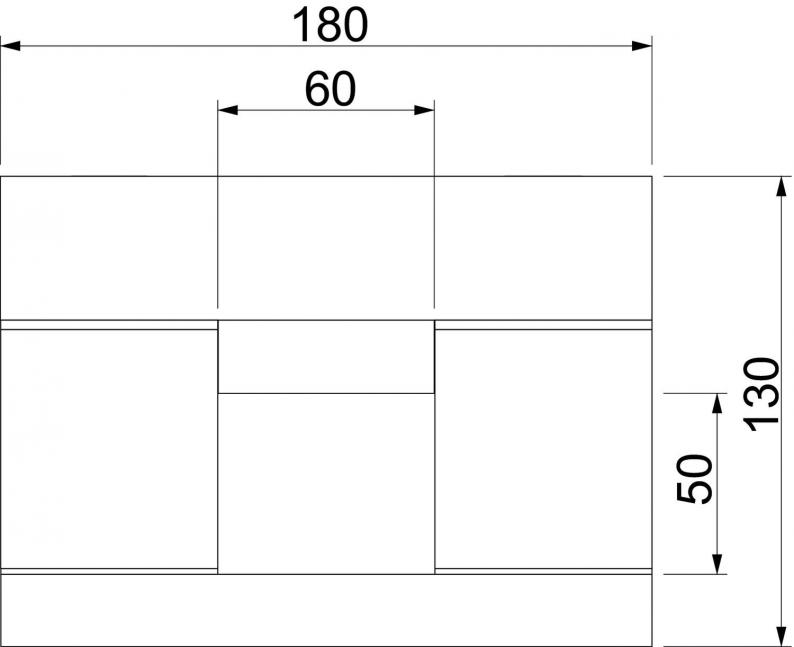

Abmessungen
| Länge | 1000 mm |
|---|---|
| Breite | 180 mm |
| Höhe | 130 mm |
| Maß B | 180 mm |
| Maß H | 130 mm |
| Maß b | 60 mm |
| Maß h | 50 mm |
Technische Daten
| Nutzquerschnitt | 3000 mm² |
|---|---|
| Mit Lochung | nein |
| Trennwände möglich | ja |
| Feuerwiderstandsklasse I - Installationskanal | 120 |
| Feuerwiderstandsklasse E - Funktionserhalt | 90 |
| Ummantelung | ohne |
| Werkstoff des Isoliermaterials | Glasfaser-Leichtbeton |
| Anzahl der beflammbaren Seiten | 3 |
| Deckelbefestigung | verschrauben |
| Dimension | 50x60 |
| Werkstoff | Glasfaserleichtbeton |
| Farbe | grau |
Downloads
0 ausgewählt
Datenblatt (2)
Kataloge & Broschüren (3)
Erklärungen (2)
Zertifikate (2)
Anleitungen & Hilfen (1)
Artikelbilder (3)
3D Daten Downloads (1)
Ausschreibungstexte (2)
Zubehör
Systemzubehör
Artikel
Typ
Art.Nr.
Menge
BSKD12-E0506
7215270
kl. VKE: 1 Stück
1Stück
Stück
LHS 20
7215288
kl. VKE: 10 Stück
10Stück
Stück
LHS 40
7215290
kl. VKE: 10 Stück
10Stück
Stück
Art.Nr. 7215270
Endstück für Brandschutzkanal PYROLINE® Con D BSK I120/E90Typ
BSKD12-E0506
kl. VKE: 1 Stück
1Stück
Stück
Art.Nr. 7215464
Aufdoppelungsstück für Brandschutzkanal PYROLINE® ConTyp
KAD-8040
kl. VKE: 1 Stück
1Stück
Stück
Art.Nr. 7215462
Aufdoppelungsstück für Brandschutzkanal PYROLINE® ConTyp
KAD-10040
kl. VKE: 1 Stück
1Stück
Stück
Ausführungen
Typ
Länge
Maß B
Maß H
Maß b
Maß h
Art.Nr.
BSKD12-K1021
1000
330
185
210
105
7215231
BSKD12-K0506
1000
180
130
60
50
7215210
BSKD12-K0511
1000
230
130
110
50
7215216
BSKD12-K0521
1000
330
130
210
50
7215222
Maß
B
Maß H
Maß b
Maß h
BSKD12-K1021
Art.Nr.
7215231
Länge
1000
Maß
B
330
Maß H
185
Maß b
210
Maß h
105
BSKD12-K0506
Art.Nr.
7215210
Länge
1000
Maß
B
180
Maß H
130
Maß b
60
Maß h
50
BSKD12-K0511
Art.Nr.
7215216
Länge
1000
Maß
B
230
Maß H
130
Maß b
110
Maß h
50
BSKD12-K0521
Art.Nr.
7215222
Länge
1000
Maß
B
330
Maß H
130
Maß b
210
Maß h
50
