Verdrahtungskanal, Typ LK4 N 80040
Typ LK4 N 80040
|Art.Nr. 6178227
|EAN 4012196005932
Art.Nr. / Typ
6178227 / LK4 N 80040
Befestigungsart
Bodenlochung
Farbe
steingrau; RAL 7030
kl. VKE: 2 m
2m
m
Beschreibung

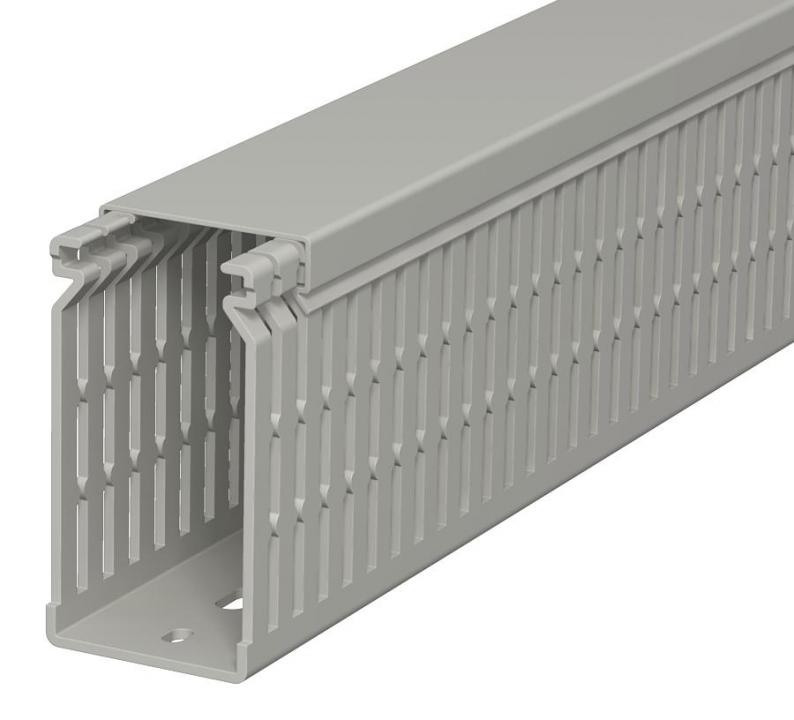

Verdrahtungskanal inkl. Oberteil und Bodenlochung zur waagerechten und senkrechten Verlegung elektrischer Kabel und Leitungen im Schaltschrank. Ausführung als metrischer Kanal. Das Nennmaß der Systemgröße entspricht dem Innenmaß der Kanäle. Das Ausbrechen der Stege erfolgt werkzeuglos. Bodenbündiges Ausführen ist durch Sollbruchstellen möglich. Verjüngungen in den Seitenschlitzen verhindern das Herausfallen der Leitungen. Geprüft nach DIN EN 50085-2-3. Sonderlängen auf Anfrage.
Technische Daten

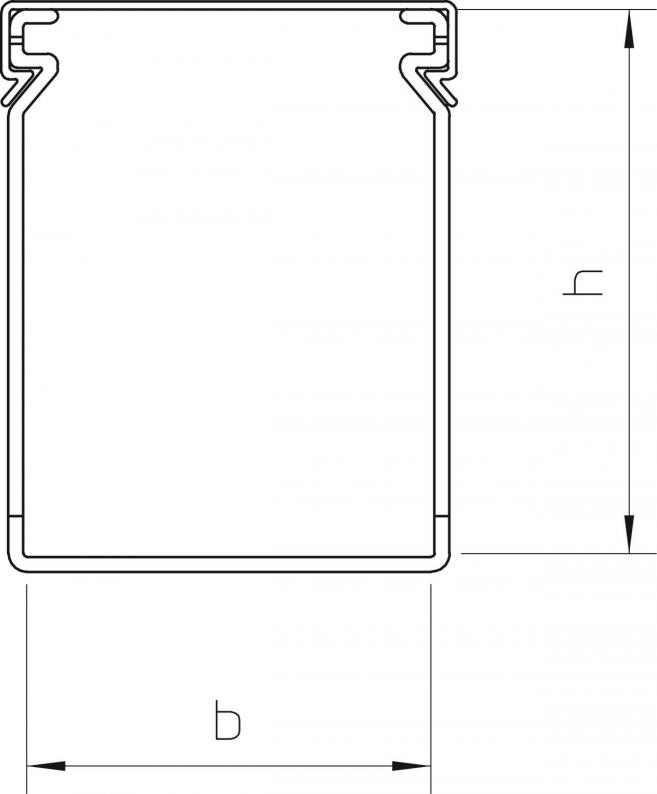

Abmessungen
| Länge | 2000 mm |
|---|---|
| Breite | 40 mm |
| Höhe | 80 mm |
Technische Daten
| Nutzquerschnitt | 30,54 cm² |
|---|---|
| Durchmesser | 0 mm |
| Halogenfrei | nein |
| Selbstverlöschend | ja |
| Ausführung der Seitenwand | geschlitzt |
| Kriechstromfest | ja |
| Flexibel | nein |
| Mit Oberteil | ja |
| Schlitzabstand | 12,5 mm |
| Schlitzbreite | 5 mm |
| Befestigungsart | Bodenlochung |
| Temperatureinsatzbereich min. | -5 °C |
| Temperatureinsatzbereich max. | 60 °C |
| Dimension | 80x40x2000 |
| Werkstoff | Polyvinylchlorid |
| Farbe | steingrau; RAL 7030 |
| CO2 Fußabdruck (GWP) Cradle-to-Gate | 1,7162 kg CO2e / 1 Meter |
