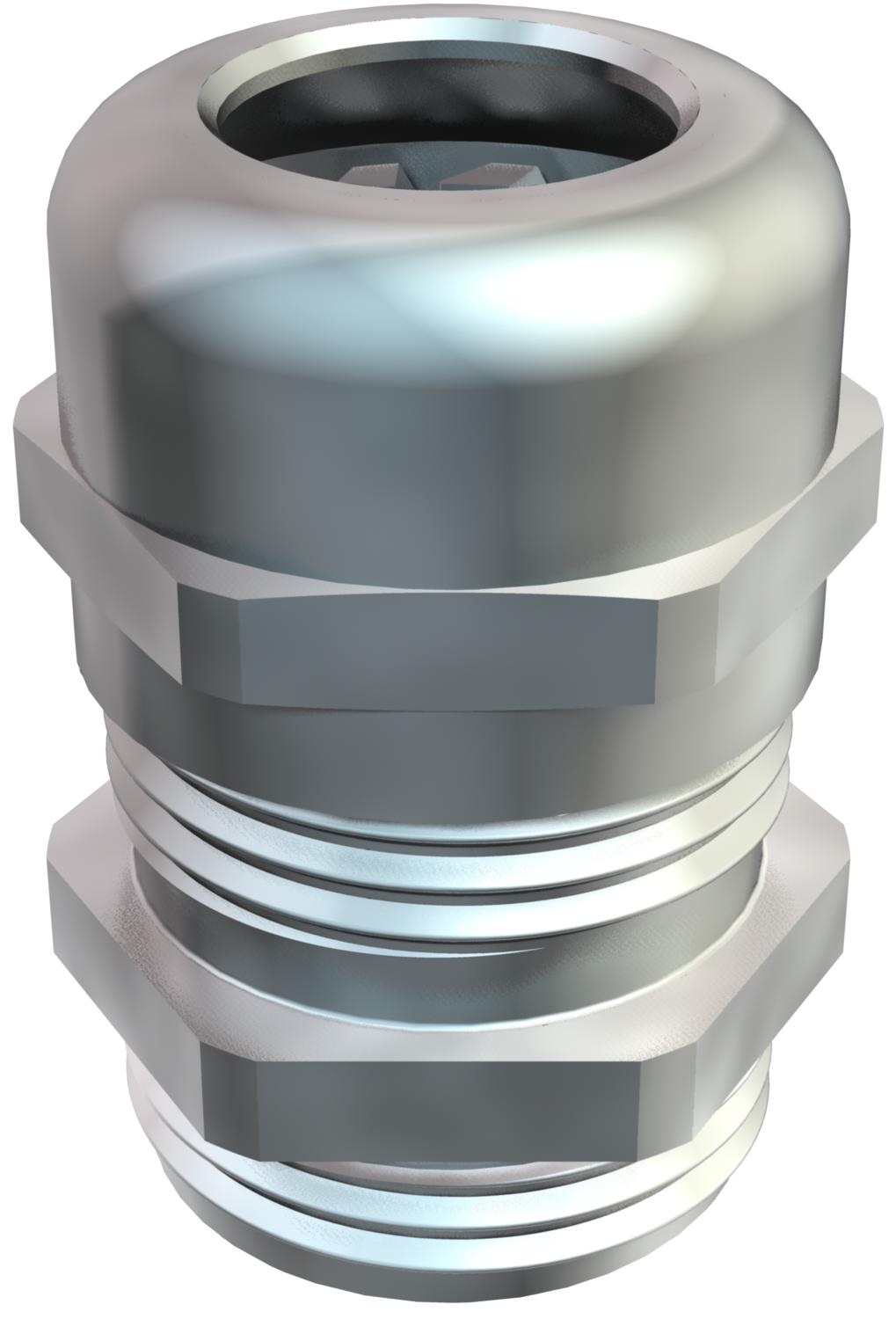

Hutmutterkabelverschraubung, PG-Gewinde, vernickelt
Typ V-TEC PG36 MS
|Art.Nr. 2085682
|EAN 4012195448754
Art.Nr. / Typ
Gewinde
Mehrfach Dichteinsatz
nein
kl. VKE: 10 Stück
10Stück
Stück
Beschreibung
Kabelverschraubung in Hutmutterbauart mit großem Dichtbereich sowie Zugentlastung und Verdrehschutz für hohe Dichtigkeitsansprüche, mit PG-Anschlussgewinde nach DIN 40430. Klemmeinsatz aus Polyamid, Dichtring aus Chloroprene-Nitrilkautschuk, mit vormontiertem O-Ring am Anschlussgewinde.
Schutzart IP68 bei 5 bar/1 h, geprüft nach DIN EN 62444.
Anschlussgewindelänge „normal”, in Anlehnung an DIN 46320.
* Preise laut DEL-Notierung.
Schutzart IP68 bei 5 bar/1 h, geprüft nach DIN EN 62444.
Anschlussgewindelänge „normal”, in Anlehnung an DIN 46320.
* Preise laut DEL-Notierung.
Technische Daten
Technische Daten
| Schlagfest | nein |
|---|---|
| Halogenfrei | nein |
| Glasfaserverstärkt | nein |
| explosionsgeschützt | nein |
| Zugentlastungsmöglichkeit | ja |
| Schutzart | IP68 |
| Gewinde | Pg 36 |
| für Ex-Zone | ohne |
| Gewindeart | PG |
| Biegeschutz | nein |
| Mit Gegenmutter | nein |
| Mehrfach Dichteinsatz | nein |
| Flachkabelverschraubung | nein |
| Art der Dichtung | Dichtring |
| Teilbare Verschraubung | nein |
| für Ex-Zone Gas | ohne |
| für Ex-Zone Staub | ohne |
| Gewindenenngröße | 36 |
| Dichtbereich D min. | 18 mm |
| Dichtbereich D max. | 32 mm |
| Schlüsselweite | 50 |
| Ausführung | gerade |
| Gewindelänge | 9 mm |
| Temperatureinsatzbereich min. | -20 °C |
| Temperatureinsatzbereich max. | 100 °C |
| Dimension | PG36 |
| Oberfläche | vernickelt |
| Werkstoff | Messing |
| CO2 Fußabdruck (GWP) Cradle-to-Gate | 0,8731 kg CO2e / 1 Stück |
Abmessungen
| Maß L max. | 49 mm |
|---|---|
| Maß L1 | 9 mm |
| Maß L2 | 5,5 mm |
| Maß L3 | 29 mm |
| Maß E | 54 mm |
Downloads
0 ausgewählt
Datenblatt (1)
Kataloge & Broschüren (1)
Erklärungen (4)
Artikelbilder (3)
3D Daten Downloads (1)
Ausschreibungstexte (2)
Zubehör

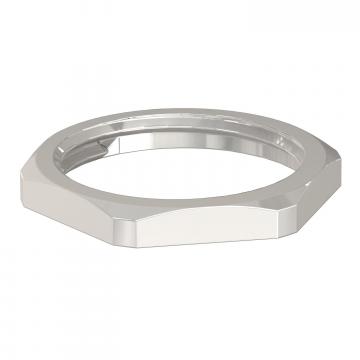

Montagezubehör
Artikel
Typ
Art.Nr.
Menge
Ausführungen
Typ
Gewinde
Mehrfach Dichteinsatz
Art.Nr.
V-TEC PG7 MS
Pg 7
nein
2085607
V-TEC PG9 MS
Pg 9
nein
2085615
V-TEC PG11 MS
Pg 11
nein
2085623
V-TEC PG13 MS
Pg 13,5
nein
2085631
V-TEC PG16 MS
Pg 16
nein
2085658
V-TEC PG21 MS
Pg 21
nein
2085666
V-TEC PG29 MS
Pg 29
nein
2085674
V-TEC PG36 MS
Pg 36
nein
2085682
V-TEC PG42 MS
Pg 42
nein
2085690
V-TEC PG48 MS
Pg 48
nein
2085704
