Bügelschelle 2056 H-Fuß, 1-fach, Metalldruckwanne, FT 8 | 12 | 3
morepic-1

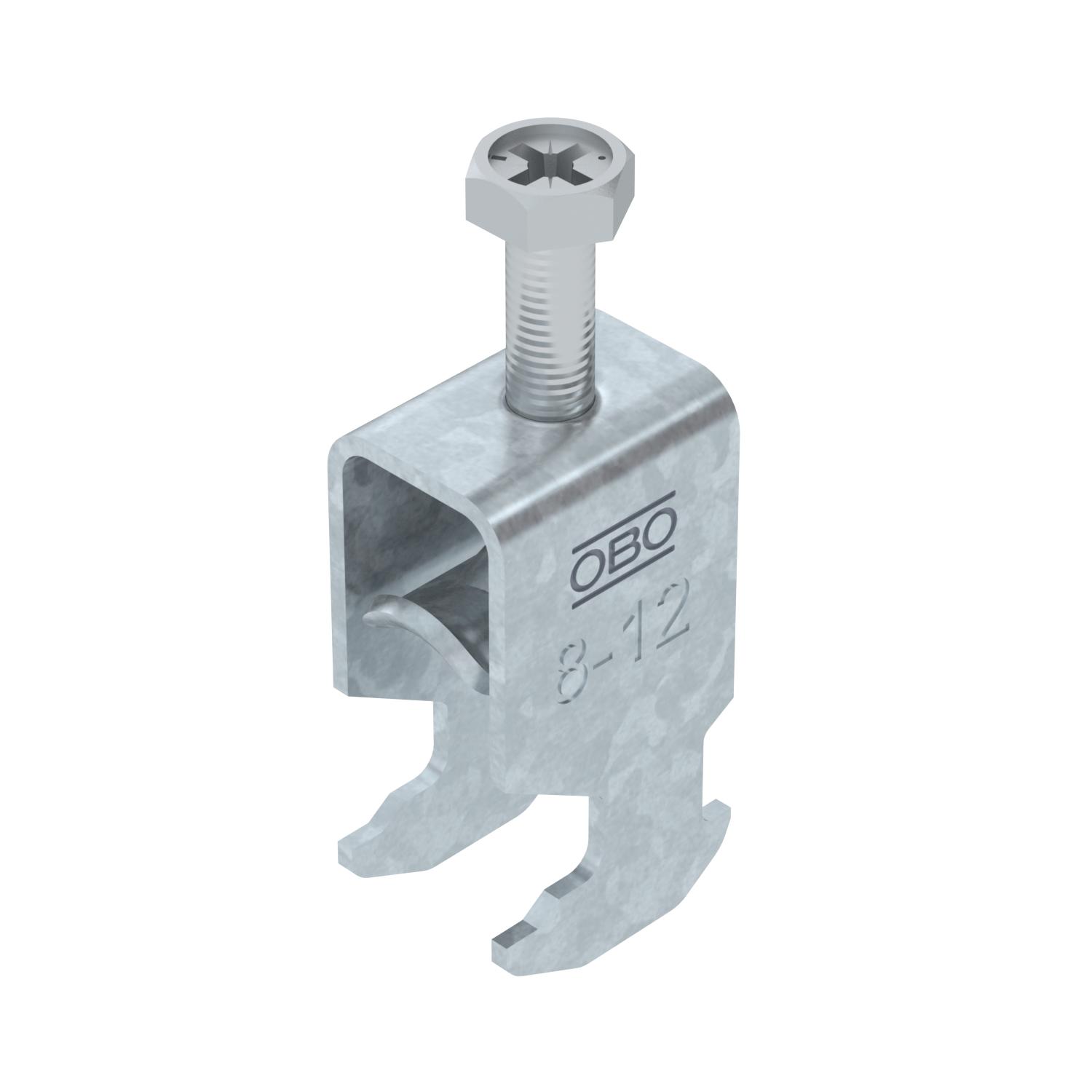

Bügelschelle 2056 H-Fuß, 1-fach, Metalldruckwanne, FT

Art.Nr. 1186002 | EAN 4012196846900

Finden Sie ihren Fachhändler
Brauchen Sie Hilfe?
Produktbeschreibung

Produktbeschreibung

Bügelschelle mit Hammerkopf-Fuß, Metalldruckwanne mit gerundeten Kanten für Kabelschutz. Zur vertikalen und horizontalen Montage von 1 Einzelkabel an C-Profilschiene. Für Schlitzweite 16 - 17 mm. Mit 1-gängiger Schraube an Druckwanne, universeller Sechskant-Schraubenkopf SW10, mit Schlitz und Kreuzschlitz. Geeignet für Montage im Innen-und Außenbereich. Gegenwanne muss separat bestellt werden.
  • Communautés Européennes, EG Konformitätserklärung nach EG-Richtlinien
  • Schlitzweite 16-17 mm
  • Bügelschelle f. C-Profilschiene, Schlitzweite 16-17 mm
  • Funktionserhaltklasse E30
  • Funktionserhaltklasse E90
Technische Daten

Technische Daten

Anzahl der Kabel/Rohre 1
Blechstärke 1,5 mm
Dimension 08-12mm
Funktionserhalt ja
für Rohrdurchmesser max. 12 mm
für Rohrdurchmesser min. 8 mm
für Schiene mit Schlitzweite (mit Intervall) max. 17 mm
für Schiene mit Schlitzweite (mit Intervall) min. 16 mm
Gewinde M6
Halogenfrei ja
Länge Außenmaß 28 mm
Max. Anzugsdrehmoment 3 Nm
Mit Gegenwanne nein
Mit Kunststoffwanne nein
Mit Metallwanne ja
Montageart Profilschiene
Oberfläche tauchfeuerverzinkt
Schlitzweite 10 mm
Spannbereich D max. 12 mm
Spannbereich D min. 8 mm
Werkstoff Stahl
Werkstoff der Wanne Stahl
Zusatz Oberfläche feuerverzinkt
Zusatz Werkstoff Stahl

Abmessungen

Breite 17 mm
Höhe 42 mm
Länge 22,5 mm
Maß A 22,5 mm
Maß B 17 mm
Maß C 28 mm
Maß G M6
Maß H 42 mm
Maß L 34 mm
Maß t 1,5 mm
Alle Typen

Alle Typen

Typ Spannbereich D min. Spannbereich D max. Max. Anzugsdrehmoment Art.Nr. Menge kl. VKE Listenpreis exkl. MwSt.
BS-H1-M-12 FT 8 mm 12 mm 3 Nm 1186002
100 Stück 334,00 € Preis / 100 Stück
BS-H1-M-16 FT 12 mm 16 mm 3 Nm 1186009
100 Stück 355,85 € Preis / 100 Stück
BS-H1-M-22 FT 16 mm 22 mm 3 Nm 1186016
100 Stück 372,65 € Preis / 100 Stück
BS-H1-M-28 FT 22 mm 28 mm 3 Nm 1186022
100 Stück 409,60 € Preis / 100 Stück
BS-H1-M-34 FT 28 mm 34 mm 3 Nm 1186029
100 Stück 516,90 € Preis / 100 Stück
BS-H1-M-40 FT 34 mm 40 mm 3 Nm 1186036
100 Stück 619,00 € Preis / 100 Stück
BS-H1-M-46 FT 40 mm 46 mm 5 Nm 1186042
100 Stück 691,60 € Preis / 100 Stück
BS-H1-M-52 FT 46 mm 52 mm 5 Nm 1186049
100 Stück 823,30 € Preis / 100 Stück
BS-H1-M-58 FT 52 mm 58 mm 5 Nm 1186056
100 Stück 851,25 € Preis / 100 Stück
BS-H1-M-64 FT 58 mm 64 mm 5 Nm 1186062
100 Stück 894,60 € Preis / 100 Stück
BS-H1-M-70 FT 64 mm 70 mm 5 Nm 1186069
50 Stück 1.381,00 € Preis / 100 Stück
BS-H1-M-76 FT 70 mm 76 mm 5 Nm 1186076
25 Stück 1.805,55 € Preis / 100 Stück
BS-H1-M-82 FT 76 mm 82 mm 5 Nm 1186082
25 Stück 2.002,85 € Preis / 100 Stück
BS-H1-M-90 FT 82 mm 90 mm 5 Nm 1186089
25 Stück 2.116,25 € Preis / 100 Stück
BS-H1-M-100 FT 90 mm 100 mm 5 Nm 1186097
25 Stück 2.189,55 € Preis / 100 Stück
