Kabelverschraubung, metrisches Gewinde mit Mehrfachdichteinsatz, lichtgrau
Kabelverschraubung, metrisches Gewinde mit Mehrfachdichteinsatz, lichtgrau
Art.Nr. 2022136 | EAN 4012195896647
Art.Nr. / Typ
Gewinde
Anzahl Bohrungen
Farbe
lichtgrau
Mehrfach Dichteinsatz
nein
kl. VKE: 20 Stück
20Stück
Beschreibung
Kabelverschraubung mit metrischem Anschlussgewinde in Hutmutterbauart, für Kabelabzweigkästen, Gehäuse, Verteilerschränke im privaten und industriellen Bereich. Mit Zugentlastung und integrierter Dichtlippe, geprüft nach DIN EN 62444. Schutzklasse IP68. Einsetzbar von -20°C bis +65°C.
Technische Daten
Technische Daten
| Anzahl Bohrungen | 2 |
|---|---|
| Art der Dichtung | Dichtring |
| Ausführung | gerade |
| Biegeschutz | nein |
| CO₂ Fußabdruck (GWP) Cradle-to-Gate | 0,1 kg CO₂e / 1 Stück |
| Dimension | M32 |
| explosionsgeschützt | nein |
| Farbe | lichtgrau |
| Flachkabelverschraubung | nein |
| flammwidrig | nach VDE 0471/DIN 695 Teil 2-1, Prüftemperatur 650°C |
| für Ex-Zone | ohne |
| für Ex-Zone Gas | ohne |
| für Ex-Zone Staub | ohne |
| Gewinde | M32 x 1,5 |
| Gewindeart | metrisch |
| Gewindelänge | 11 mm |
| Gewindenenngröße | 32 |
| Gewindesteigung | 1,5 mm |
| Glasfaserverstärkt | nein |
| Halogenfrei | ja |
| Instabiler Drehmoment | 7,5 Nm |
| Mehrfach Dichteinsatz | nein |
| Mit Gegenmutter | nein |
| Schlagfest | nein |
| Schlüsselweite | 36 |
| Schutzart | IP68 |
| Sechskant Eckmaß | 41 mm |
| Teilbare Verschraubung | nein |
| Temperatureinsatzbereich max. | 65 °C |
| Temperatureinsatzbereich min. | -20 °C |
| Werkstoff | Polyamid |
| Zugentlastungsmöglichkeit | ja |

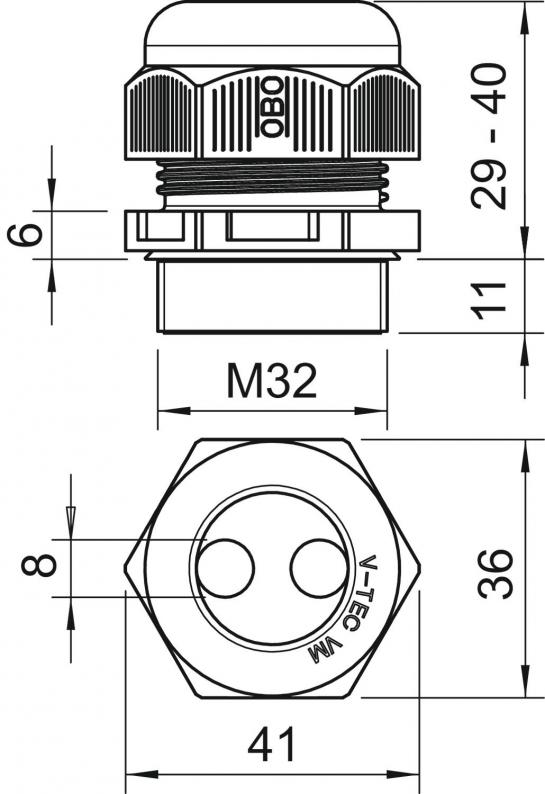

Abmessungen
| Maß D | 8 mm |
|---|---|
| Maß E | 41 mm |
| Maß L max. | 40 mm |
| Maß L min. | 29 mm |
| Maß L1 | 11 mm |
| Maß L2 | 6 mm |
Downloads
0 ausgewählt
Datenblatt (1)
Kataloge & Broschüren (2)
Erklärungen (2)
Zertifikate (2)
Anleitungen & Hilfen (1)
Artikelbilder (2)
Zubehör
Montagezubehör
Artikel
Typ
Art.Nr.
Menge
Ausführungen
Typ
Farbe
Mehrfach Dichteinsatz
Gewinde
Anzahl Bohrungen
Art.Nr.
V-TEC VM20 2x4
lichtgrau
nein
M20 x 1,5
2
2022110
V-TEC VM20 4x5
lichtgrau
nein
M20 x 1,5
4
2022112
V-TEC VM20 2x6
lichtgrau
nein
M20 x 1,5
2
2022114
V-TEC VM25 5x4
lichtgrau
nein
M25 x 1,5
5
2022120
V-TEC VM25 3x6
lichtgrau
nein
M25 x 1,5
3
2022122
V-TEC VM25 2x6
lichtgrau
nein
M25 x 1,5
2
2022124
V-TEC VM25 3x7
lichtgrau
nein
M25 x 1,5
3
2022126
V-TEC VM25 2x8
lichtgrau
nein
M25 x 1,5
2
2022128
V-TEC VM32 2x8
lichtgrau
nein
M32 x 1,5
2
2022136
V-TEC VM32 4x8
lichtgrau
nein
M32 x 1,5
4
2022138
