Formteil BKRS, Ausklinkung links 100 FS

Formteil BKRS, Ausklinkung links 100 FS

Art.Nr. 6061920 | EAN 4012196710256

Alle Ausführungen anzeigen
Art.Nr. / Typ
Breite
Funktionserhalt
nein
Blechstärke
2 mm

kl. VKE: 1 Stück

KontaktFachhändler finden
BeschreibungTechnische DatenDownloadsAusführungen

Beschreibung

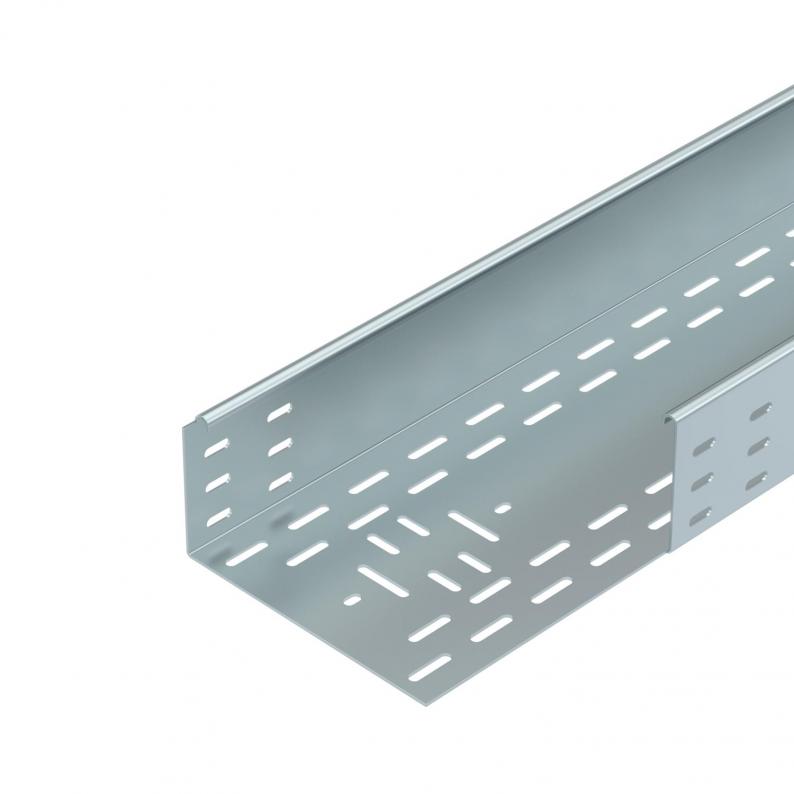

Formstück mit seitlicher Ausklinkung für begehbares Kabelrinnensystem zur Erstellung von 90°-Bögen.

  • Communautés Européennes, EG Konformitätserklärung nach EG-Richtlinien

Technische Daten

Technische Daten

Abbiegung (Winkel)90°
Art des Verbinders Kabeltragsystemgeschraubt
Ausführung Verbinderohne Verbinder
BauformBogen starr
Blechstärke2 mm
CO₂ Fußabdruck (GWP) Cradle-to-Gate17,5565 kg CO₂e / 1 Stück
Dimension100x200x1000
Farbezink
Funktionserhaltnein
Montagelochung im Bodenja
NATO Lochbildnein
Oberflächebandverzinkt
Richtungsänderunghorizontal
Rostfreier Stahl, gebeiztnein
Seitenlochungja
Temperatureinsatzbereich max.120 °C
Temperatureinsatzbereich min.-20 °C
Weitspann-Ausführungnein
WerkstoffStahl

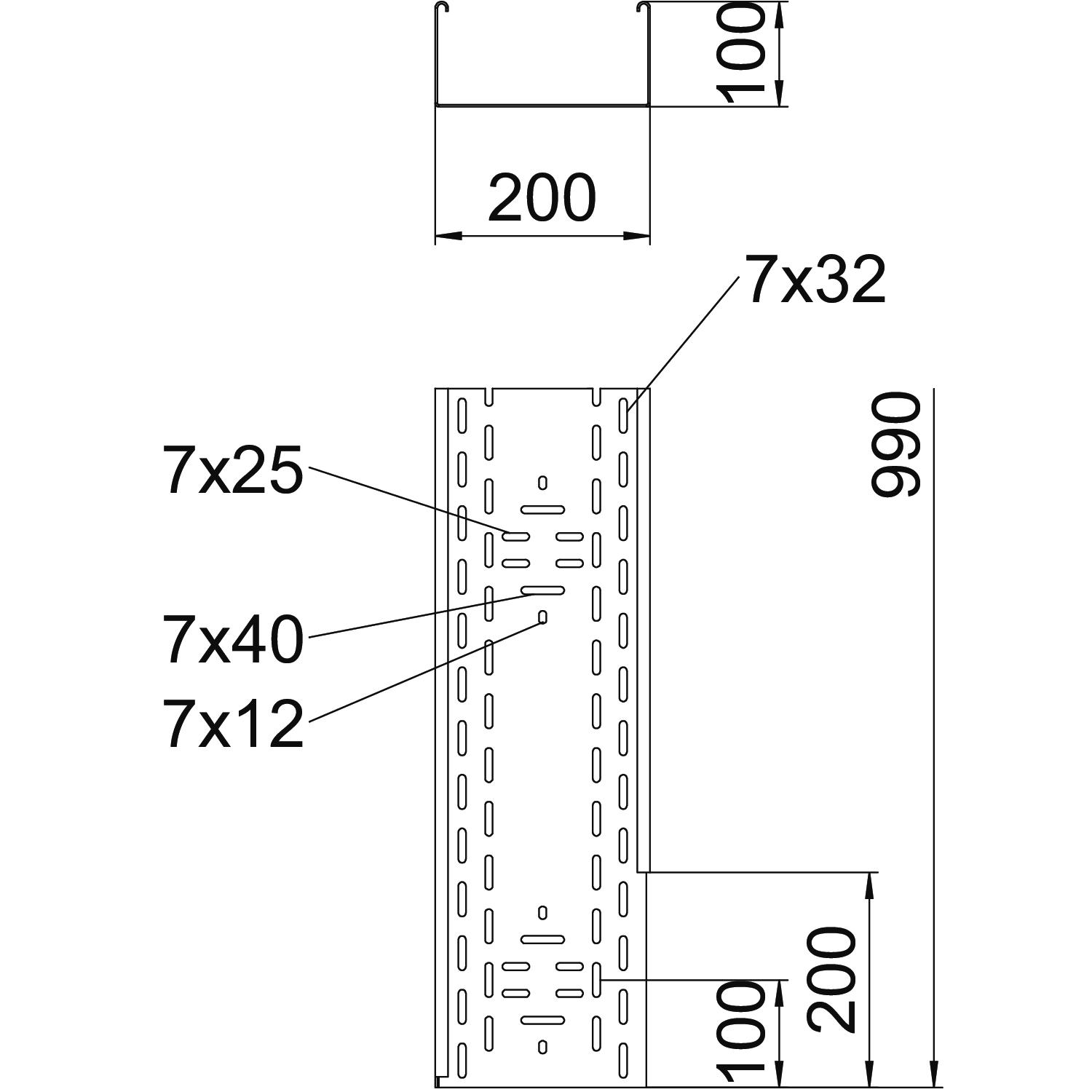

Abmessungen

Breite200 mm
Höhe100 mm
Länge1000 mm
Maß B200 mm
Maß H100 mm
Maß L1000 mm

Downloads

0 ausgewählt

Datenblatt (1)
Kataloge & Broschüren (1)
Erklärungen (2)
Anleitungen & Hilfen (1)
Artikelbilder (2)
3D Daten Downloads (2)

Ausführungen

Breite
BKRS 1010 90L FS
Art.Nr.
6061918
Funktionserhalt
nein
Breite
100 mm
Blechstärke
2 mm
BKRS 1020 90L FS
Art.Nr.
6061920
Blechstärke
2 mm
Funktionserhalt
nein
Breite
200 mm
BKRS 1030 90L FS
Art.Nr.
6061922
Blechstärke
2 mm
Breite
300 mm
Funktionserhalt
nein
BKRS 1040 90L FS
Art.Nr.
6061924
Funktionserhalt
nein
Blechstärke
2 mm
Breite
400 mm
BKRS 1050 90L FS
Art.Nr.
6061926
Funktionserhalt
nein
Blechstärke
2 mm
Breite
500 mm
BKRS 1060 90L FS
Art.Nr.
6061928
Funktionserhalt
nein
Blechstärke
2 mm
Breite
600 mm
