Flachwinkel, für Geräteeinbaukanal Rapid 45-2 Typ GA-53100
Typ GA-FS53100RW
|Art.Nr. 6112440
|EAN 4012196418022
Art.Nr. / Typ
Breite
Höhe
Farbe
kl. VKE: 1 translation missing
1translation missing
translation missing
Beschreibung

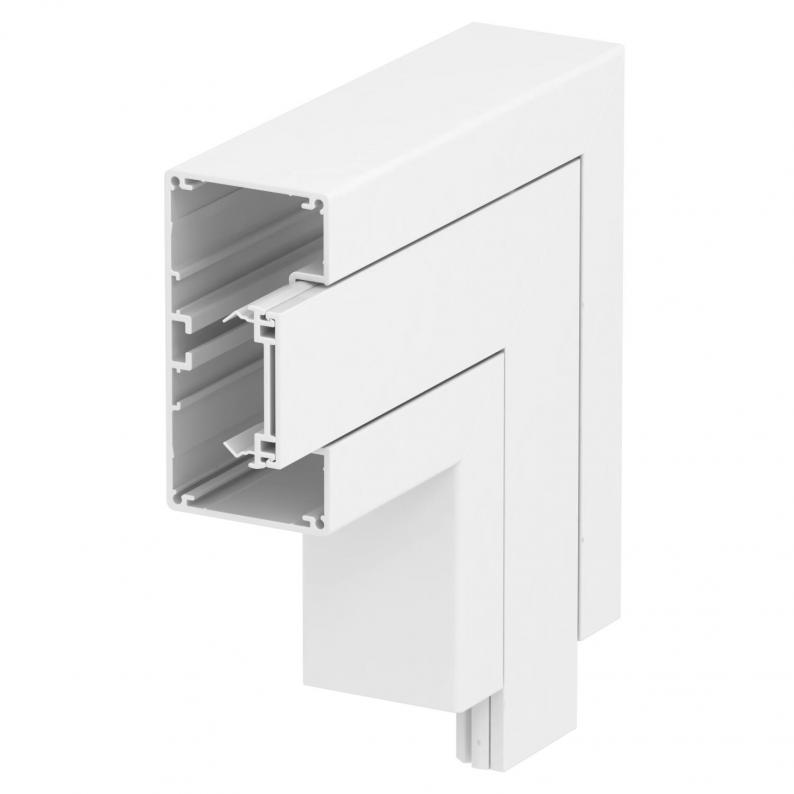

Flachwinkel 90° aus Aluminium zur Richtungsänderung von Geräteeinbaukanälen Rapid 45-2 GA.... .
Hinweis:
Bei eloxierten Geräteeinbaukanälen und Formteilen aus Aluminium lassen sich leichte Farbtonunterschiede, die auf material- und verfahrensbedingte zulässige Streuung zurückzuführen sind, nicht vermeiden (gemäß DIN 17 611). Einbaugeräte mit 45 mm Größe können direkt eingeklickt werden. Bei Verwendung von Haubenformteilen aus PC/ABS kommt es aufgrund der unterschiedlichen Materialien zu Farbtonunterschieden.
Hinweis:
Bei eloxierten Geräteeinbaukanälen und Formteilen aus Aluminium lassen sich leichte Farbtonunterschiede, die auf material- und verfahrensbedingte zulässige Streuung zurückzuführen sind, nicht vermeiden (gemäß DIN 17 611). Einbaugeräte mit 45 mm Größe können direkt eingeklickt werden. Bei Verwendung von Haubenformteilen aus PC/ABS kommt es aufgrund der unterschiedlichen Materialien zu Farbtonunterschieden.
Technische Daten

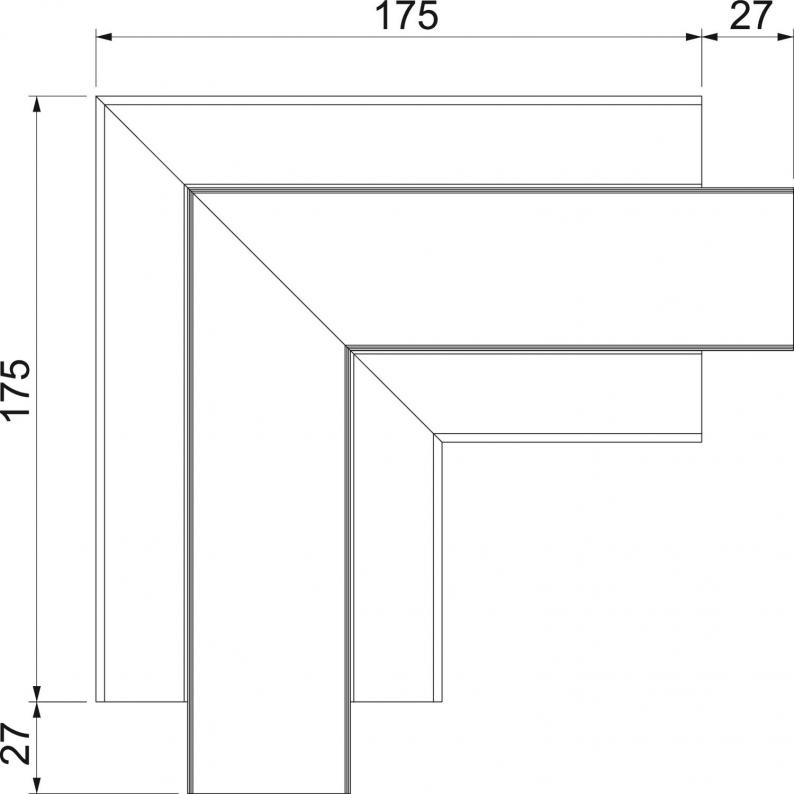

Abmessungen
| Länge | 175 mm |
|---|---|
| Breite | 100 mm |
| Höhe | 53 mm |
Technische Daten
| Montagelochung im Boden | nein |
|---|---|
| Halogenfrei | ja |
| Kabelhalteklammer | nein |
| Schutzfolie | ja |
| Kanalverbinder | nein |
| Winkelbereich min. | 90 mm |
| Schutzart | IP30 |
| Richtungsänderung | vertikal steigend/fallend |
| Symmetrisch | ja |
| Anzahl der Oberteile | 1 |
| Montageart der Oberteile | innenliegend |
| Schutzgrad IK-Code | IK10 |
| für Kanalbreite | 100 mm |
| für Kanalhöhe | 53 mm |
| Ausführung | Unterteil und Oberteil |
| Oberteilbreite | 45 mm |
| Temperatureinsatzbereich max. | 60 °C |
| Temperatureinsatzbereich min. | -15 °C |
| Dimension | 53x100x175 |
| Werkstoff | Aluminium |
| Farbe | reinweiß; RAL 9010 |
| Antibakterielle Behandlung | nein |
| CO2 Fußabdruck (GWP) Cradle-to-Gate | 10,747 kg CO2e / 1 Stück |
Downloads
0 ausgewählt
Datenblatt (1)
Kataloge & Broschüren (2)
Erklärungen (4)
Zertifikate (1)
Anleitungen & Hilfen (2)
Artikelbilder (2)
3D Daten Downloads (1)
Ausschreibungstexte (2)
Ausführungen
Typ
Breite
Höhe
Farbe
Art.Nr.
GA-FS53100RW
100
53
reinweiß; RAL 9010
6112440
GA-FS53100EL
100
53
aluminium
6112443
Farbe
GA-FS53100RW
Art.Nr.
6112440
Breite
100
Höhe
53
Farbe
reinweiß; RAL 9010
GA-FS53100EL
Art.Nr.
6112443
Breite
100
Höhe
53
Farbe
aluminium
