90°-Bogen mit Trapez-Sprosse ALU
Typ SLB 90 62 500ALU
|Art.Nr. 7099194
|EAN 4012196516582
Art.Nr. / Typ
Breite
Holmstärke
Dieser Artikel ist ein Auslaufartikel!
kl. VKE: 1 Stück
1Stück
Stück
Beschreibung

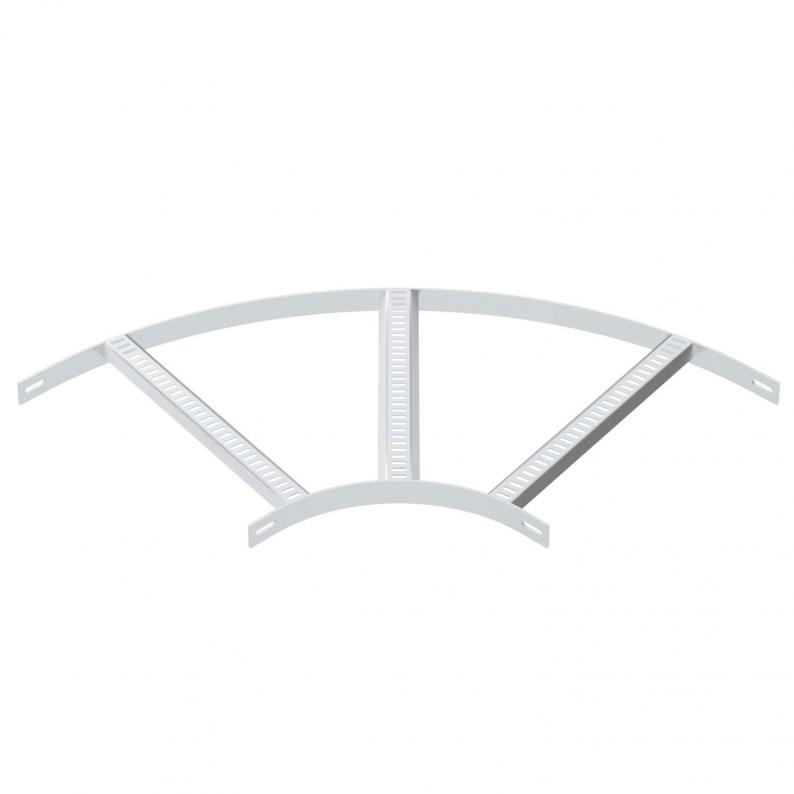

90° Bogen für Schiffsbau-Kabelleiter Typ SL 62 mit der Seitenhöhe 40 mm, mit eingeschweißten, nach unten offenen und gelochten Trapezsprossen.
Verbinder sind anteilig separat zu bestellen.
Technische Daten

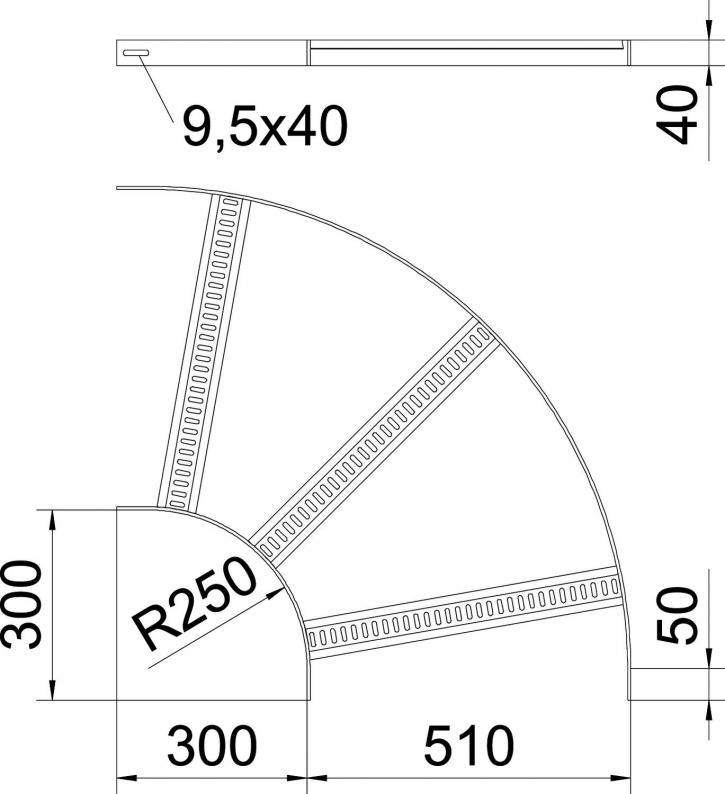

Abmessungen
| Breite | 500 mm |
|---|---|
| Höhe | 40 mm |
Technische Daten
| Funktionserhalt | nein |
|---|---|
| Seitenlochung | nein |
| Ausführung Verbinder | ohne Verbinder |
| Weitspann-Ausführung | nein |
| Rostfreier Stahl, gebeizt | ja |
| Abbiegung (Winkel) | 90° |
| Ausführung der Sprossen | Profil gelocht |
| Scharnierend | nein |
| Ausführung des Seitenholms | flaches Profil |
| Richtungsänderung | horizontal |
| Holmstärke | 5 mm |
| Dimension | B510mm |
| Oberfläche | gebeizt |
| Werkstoff | Aluminium |
| Farbe | aluminium |
Downloads
0 ausgewählt
Datenblatt (1)
Kataloge & Broschüren (3)
Erklärungen (3)
Anleitungen & Hilfen (1)
Artikelbilder (2)
Ausschreibungstexte (2)
Ausführungen
Typ
Breite
Holmstärke
Art.Nr.
SLB 90 62 200ALU
200
5
7099188
SLB 90 62 500ALU
500
5
7099194
Breite
SLB 90 62 200ALU
Art.Nr.
7099188
Breite
200
Holmstärke
5
SLB 90 62 500ALU
Art.Nr.
7099194
Breite
500
Holmstärke
5
