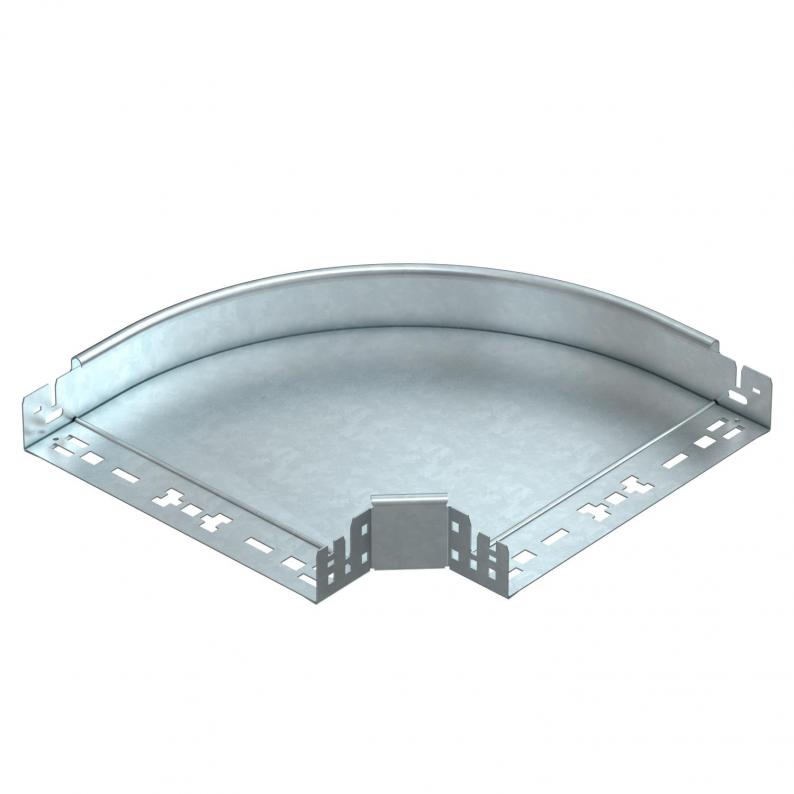

90°-Bogen Magic 60 FT
90°-Bogen Magic 60 FT
Art.Nr. 6041156 | EAN 4012195881919
Art.Nr. / Typ
Breite
Oberfläche
tauchfeuerverzinkt
Werkstoff
Stahl
Farbe
zink
kl. VKE: 1 Stück
1Stück
Beschreibung
Bogen 90° mit Schnellverbindungs-System. Für alle Kabelrinnentypen mit der Seitenhöhe 60 mm.
Technische Daten
Technische Daten
| Abbiegung (Winkel) | 90° |
|---|---|
| Art des Verbinders Kabeltragsystem | Klickbefestigung |
| Ausführung Verbinder | integrierter Verbinder |
| Bauform | Bogen starr |
| Blechstärke | 1,25 mm |
| Dimension | 60x300 |
| Farbe | zink |
| Funktionserhalt | ja |
| Montagelochung im Boden | nein |
| NATO Lochbild | nein |
| Oberfläche | tauchfeuerverzinkt |
| Richtungsänderung | horizontal |
| Rostfreier Stahl, gebeizt | nein |
| Seitenlochung | nein |
| Weitspann-Ausführung | nein |
| Werkstoff | Stahl |
Abmessungen
| Breite | 300 mm |
|---|---|
| Höhe | 60 mm |
| Maß B | 300 mm |
Downloads
0 ausgewählt
Datenblatt (1)
Kataloge & Broschüren (4)
Erklärungen (3)
Anleitungen & Hilfen (1)
Artikelbilder (2)
3D Daten Downloads (2)
Ausführungen
Typ
Oberfläche
Breite
Werkstoff
Farbe
Art.Nr.
RBM 90 610 FT
tauchfeuerverzinkt
100 mm
Stahl
zink
6041150
RBM 90 620 FT
tauchfeuerverzinkt
200 mm
Stahl
zink
6041154
RBM 90 630 FT
tauchfeuerverzinkt
300 mm
Stahl
zink
6041156
RBM 90 640 FT
tauchfeuerverzinkt
400 mm
Stahl
zink
6041158
RBM 90 650 FT
tauchfeuerverzinkt
500 mm
Stahl
6041160
Breite
RBM 90 610 FT
Art.Nr.
6041150
Oberfläche
tauchfeuerverzinkt
Breite
100 mm
Werkstoff
Stahl
Farbe
zink
RBM 90 620 FT
Art.Nr.
6041154
Oberfläche
tauchfeuerverzinkt
Farbe
zink
Breite
200 mm
Werkstoff
Stahl
RBM 90 630 FT
Art.Nr.
6041156
Oberfläche
tauchfeuerverzinkt
Breite
300 mm
Werkstoff
Stahl
Farbe
zink
RBM 90 640 FT
Art.Nr.
6041158
Oberfläche
tauchfeuerverzinkt
Breite
400 mm
Werkstoff
Stahl
Farbe
zink
RBM 90 650 FT
Art.Nr.
6041160
Oberfläche
tauchfeuerverzinkt
Breite
500 mm
Werkstoff
Stahl
