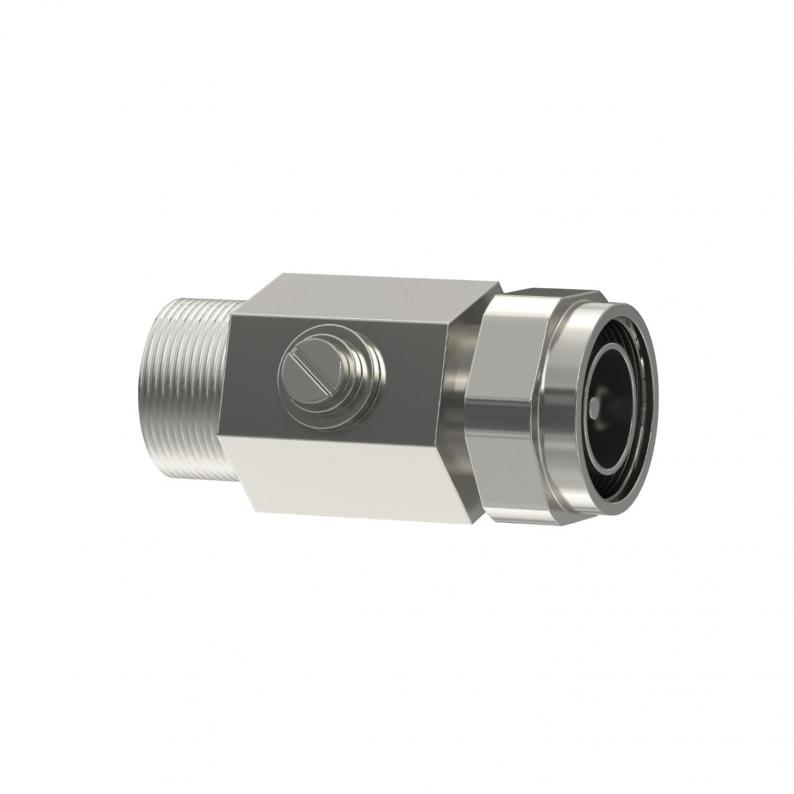

Koaxiales Schutzgerät für 7/16-Anschluss: männlich/weiblich

Typ DS-7 16 M/W

Art.Nr. 5093171

EAN 4012195030881

Datenblatt (PDF)

REACH (PDF)

RoHS (PDF)

Konformitätserklärung (PDF)

Alle Ausführungen anzeigen

Art.Nr. / Typ

5093171 / DS-7 16 M/W

Anzahl Pole

Stecksystem

7/16

Dieser Artikel ist ein Auslaufartikel!

kl. VKE: 1 Stück

Stück

Kontakt Fachhändler finden

Beschreibung Technische Daten Downloads Ausführungen

Beschreibung

Koaxiales Datenleitungsschutzgerät

• Basisschutz
• Einfache Montage (Zwischenstecker)
• Optimales Übertragungsverhalten
• Hohe Impulsbelastbarkeit
• mit 7/16 Connector

Anwendung: Zum Schutz für Mobilfunkanwendungen.

Technische Daten

Anzahl Pole	1
Rückflussdämpfung	≥14 dB
Wellenwiderstand	50 Ω
Fernmeldekontakt	nein
Signalisierung am Gerät	keine
Stecksystem	7/16
Schutzpegel Ader - Ader	<800 V
Schutzpegel Ader - Erde	<800 V
Schutzart	IP40
Prüfnorm	IEC 61643-21
Kapazität (Ader-Ader)	<10 pF
Kapazität (Ader-Erde)	<20 pF
Explosionsgeprüfte Ausführung	nein
Isolationswiderstand	>1 GΩ
Schirm Anschluss	ja
Schirmung	direkt
Stoßstromfestigkeit Ader - Ader	C2: 10 kV / 5 kA (8/20µs)
Stoßstromfestigkeit Ader - Erde	C2: 10 kV / 5 kA (8/20µs)
Gesamt-Ableitstoßstrom (10/350)	5 kA
Gesamt-Ableitstoßstrom (8/20)	10 kA
Nennlaststrom DC	10 A
Nennlaststrom AC	7 A
Ableiterüberwachung	nein
Höchste Dauerspannung AC	130 V
Höchste Dauerspannung DC	185 V
Grenzfrequenz	3000 MHz
SPD nach IEC 61643-21	Class I+II / D1+C2
Kategorie	Typ 1+2 / D1+C2
Schutzpegel	<800 V
LPZ	0→2
Impulsstrom	2,5 kA
Einfügedämpfung (Insertion loss)	≤0,95 dB
Temperatureinsatzbereich min.	-40 °C
Temperatureinsatzbereich max.	80 °C
Dimension	170V
CO2 Fußabdruck (GWP) Cradle-to-Gate	0,0441 kg CO2e / 1 Stück
