90°-Vertikalbogen, fallend 60 FS
Typ RBV 620 F FS
|Art.Nr. 7007063
|EAN 4012195047469
Art.Nr. / Typ
Breite
Oberfläche
bandverzinkt
Werkstoff
Stahl
Farbe
zink
kl. VKE: 1 Stück
1Stück
Stück
Beschreibung
Vertikalbogen 90° in fallender Ausführung für alle Kabelrinnentypen mit der Seitenhöhe 60 mm.
Der Vertikalbogen wird über das Ende der Kabelrinne geschoben und verschraubt.
Befestigungsmaterialien sind separat zu bestellen.
Technische Daten

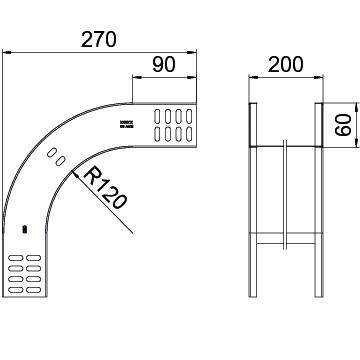

Abmessungen
| Breite | 200 mm |
|---|---|
| Höhe | 60 mm |
| Maß B | 200 mm |
| Maß W | 200 mm |
Technische Daten
| Funktionserhalt | ja |
|---|---|
| Seitenlochung | nein |
| Ausführung Verbinder | ohne Verbinder |
| Weitspann-Ausführung | nein |
| Rostfreier Stahl, gebeizt | nein |
| Blechstärke | 1 mm |
| Montagelochung im Boden | nein |
| NATO Lochbild | nein |
| Abbiegung (Winkel) | 90° |
| Richtungsänderung | vertikal fallend |
| Bauform | Bogen starr |
| Dimension | 60x200 |
| Oberfläche | bandverzinkt |
| Werkstoff | Stahl |
| Farbe | zink |
| Art des Verbinders Kabeltragsystem | geschraubt |
| CO2 Fußabdruck (GWP) Cradle-to-Gate | 2,8522 kg CO2e / 1 Stück |
Downloads
0 ausgewählt
Datenblatt (1)
Kataloge & Broschüren (2)
Erklärungen (4)
Anleitungen & Hilfen (2)
Artikelbilder (2)
3D Daten Downloads (2)
Ausschreibungstexte (2)
Ausführungen
Typ
Breite
Oberfläche
Werkstoff
Farbe
Art.Nr.
RBV 610 F FS
100
bandverzinkt
Stahl
zink
7007055
RBV 615 F FS
150
bandverzinkt
Stahl
zink
7007059
RBV 620 F FS
200
bandverzinkt
Stahl
zink
7007063
RBV 630 F FS
300
bandverzinkt
Stahl
zink
7007067
RBV 640 F FS
400
bandverzinkt
Stahl
zink
7007071
RBV 650 F FS
500
bandverzinkt
Stahl
zink
7007075
RBV 660 F FS
600
bandverzinkt
Stahl
zink
7007079
Breite
RBV 610 F FS
Art.Nr.
7007055
Breite
100
Oberfläche
bandverzinkt
Werkstoff
Stahl
Farbe
zink
RBV 615 F FS
Art.Nr.
7007059
Breite
150
Oberfläche
bandverzinkt
Werkstoff
Stahl
Farbe
zink
RBV 620 F FS
Art.Nr.
7007063
Breite
200
Oberfläche
bandverzinkt
Werkstoff
Stahl
Farbe
zink
RBV 630 F FS
Art.Nr.
7007067
Breite
300
Oberfläche
bandverzinkt
Werkstoff
Stahl
Farbe
zink
RBV 640 F FS
Art.Nr.
7007071
Breite
400
Oberfläche
bandverzinkt
Werkstoff
Stahl
Farbe
zink
RBV 650 F FS
Art.Nr.
7007075
Breite
500
Oberfläche
bandverzinkt
Werkstoff
Stahl
Farbe
zink
RBV 660 F FS
Art.Nr.
7007079
Breite
600
Oberfläche
bandverzinkt
Werkstoff
Stahl
Farbe
zink
