Wand- und Stielausleger AW 55 A2
Typ AW 55 71 A2
|Art.Nr. 6443083
|EAN 4012196661879
Art.Nr. / Typ
Breite
F in kN
Farbe
edelstahl
kl. VKE: 1 Stück
1Stück
Stück
Beschreibung

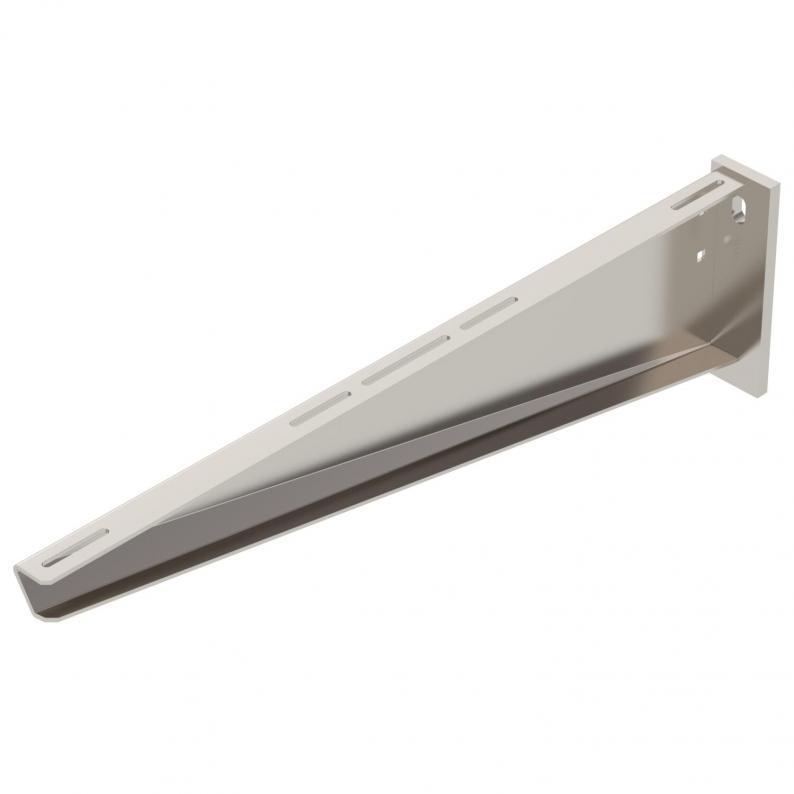

Schwerer Wand- und Stielausleger mit angeschweißter Kopfplatte.
Befestigung des Auslegers am U-Stiel ab der Breite 400 mm mit Sechskantschraube durch beide Holme des Stiels. Bitte dazu die passenden Distanzstücke einsetzen!
Technische Daten

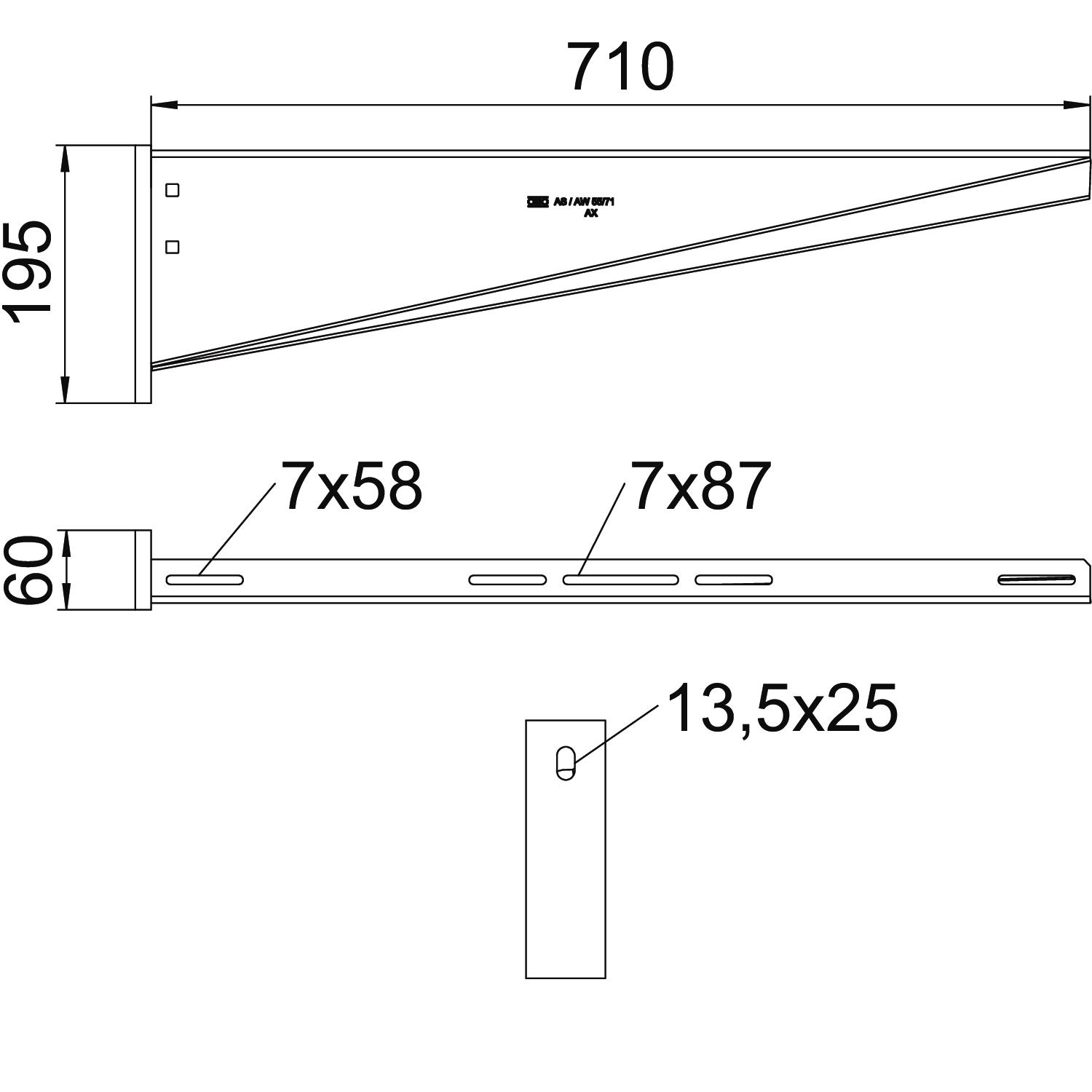

Abmessungen
| Länge | 60 mm |
|---|---|
| Breite | 710 mm |
| Höhe | 195 mm |
| Maß A | 60 mm |
| Maß B | 710 mm |
| Maß H | 195 mm |
Technische Daten
| Funktionserhalt | nein |
|---|---|
| Rostfreier Stahl, gebeizt | ja |
| Winkelbereich min. | 90 mm |
| Winkelbereich max. | 90 mm |
| Lochdurchmesser | 13,5 mm |
| Ausführung | Wand- und Stielausleger |
| F in kN | 5,5 kN |
| Dimension | 710 mm |
| Oberfläche | blank, nachbehandelt |
| Werkstoff | Edelstahl, rostfrei 1.4301 |
| Farbe | edelstahl |
| CO2 Fußabdruck (GWP) Cradle-to-Gate | 26,7406 kg CO2e / 1 Stück |
Durchbiegung der Auslegerspitze bei zulässiger Auslegerbelastung
Zulässige Auslegerbelastung in kN ohne Mannlast
Belastungskurve mit Auslegerlängen in mm
Downloads
0 ausgewählt
Datenblatt (1)
Kataloge & Broschüren (3)
Erklärungen (5)
Anleitungen & Hilfen (2)
Artikelbilder (2)
3D Daten Downloads (1)
Ausschreibungstexte (2)
Zubehör
Montagezubehör
Artikel
Typ
Art.Nr.
Menge
Ausführungen
Typ
Breite
F in kN
Farbe
Art.Nr.
AW 55 21 A2
210
5,5
edelstahl
6443063
AW 55 31 A2
310
5,5
edelstahl
6443067
AW 55 41 A2
410
5,5
edelstahl
6443071
AW 55 51 A2
510
5,5
edelstahl
6443075
AW 55 61 A2
610
5,5
edelstahl
6443079
AW 55 71 A2
710
5,5
edelstahl
6443083
