Gelenkbogenelement 110 FT
Typ LGBE 1160 FT
|Art.Nr. 6225520
|EAN 4012196445141
Art.Nr. / Typ
Breite
Holmstärke
kl. VKE: 1 Stück
1Stück
Stück
Beschreibung
Gelenkbogenelement mit eingeschweißter Sprosse für den Einsatz bei den Kabelleitertypen mit der Seitenhöhe 110 mm.
Technische Daten

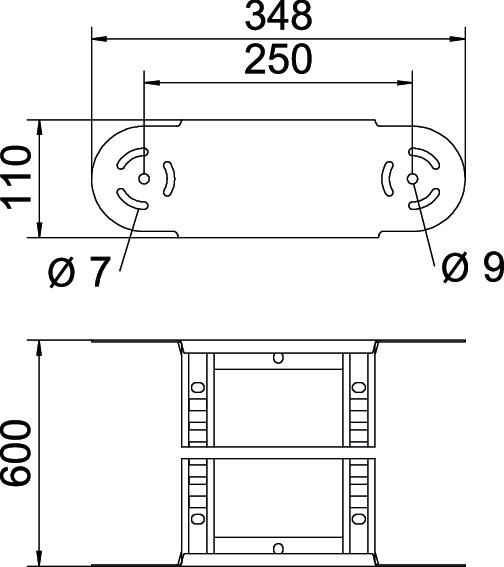

Abmessungen
| Breite | 600 mm |
|---|---|
| Höhe | 110 mm |
| Maß B | 600 mm |
| Maß R | 600 mm |
Technische Daten
| Funktionserhalt | nein |
|---|---|
| Seitenlochung | nein |
| Ausführung Verbinder | integrierter Verbinder |
| Weitspann-Ausführung | nein |
| Rostfreier Stahl, gebeizt | nein |
| Abbiegung (Winkel) | verstellbar |
| Ausführung der Sprossen | Profil gelocht |
| Scharnierend | ja |
| Ausführung des Seitenholms | flaches Profil |
| Richtungsänderung | vertikal steigend/fallend |
| Holmstärke | 1,5 mm |
| Dimension | 110x600 |
| Oberfläche | tauchfeuerverzinkt |
| Werkstoff | Stahl |
| Farbe | zink |
| CO2 Fußabdruck (GWP) Cradle-to-Gate | 5,0615 kg CO2e / 1 Stück |
Downloads
0 ausgewählt
Datenblatt (1)
Kataloge & Broschüren (3)
Erklärungen (4)
Anleitungen & Hilfen (2)
Artikelbilder (2)
3D Daten Downloads (1)
Ausschreibungstexte (2)
Zubehör
Montagezubehör
Artikel
Typ
Art.Nr.
Menge
Ausführungen
Typ
Breite
Holmstärke
Art.Nr.
LGBE 1120 FT
200
1,5
6225510
LGBE 1130 FT
300
1,5
6225512
LGBE 1140 FT
400
1,5
6225514
LGBE 1150 FT
500
1,5
6225518
LGBE 1160 FT
600
1,5
6225520
Breite
LGBE 1120 FT
Art.Nr.
6225510
Breite
200
Holmstärke
1,5
LGBE 1130 FT
Art.Nr.
6225512
Breite
300
Holmstärke
1,5
LGBE 1140 FT
Art.Nr.
6225514
Breite
400
Holmstärke
1,5
LGBE 1150 FT
Art.Nr.
6225518
Breite
500
Holmstärke
1,5
LGBE 1160 FT
Art.Nr.
6225520
Breite
600
Holmstärke
1,5
