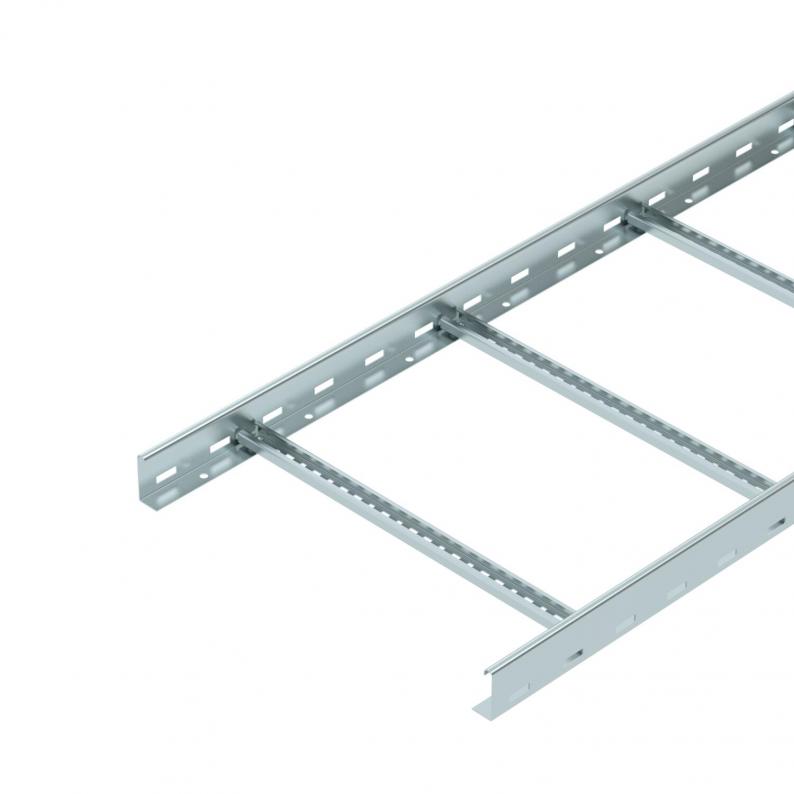

Kabelleiter LCIS 60, 3 m C30 FS
Art.Nr. 6209616 | EAN 4012196487608
- Produktbeschreibung
-
Produktbeschreibung
Kabelleiter in Seitenhöhe 60 mm mit eingeschweißten, nach oben offenen C30 Profilsprossen. Eingerollter Seitenholm zur Verstärkung und als Kantenschutz. Die Befestigung auf dem Ausleger erfolgt mit Klemmstücken Typ LKS 40. Das Schlitzmaß der Sprosse beträgt 16,5 mm, die passende Bügelschelle ist der Typ 2056.
Magnetische Schirmdämpfung ohne Deckel 10 dB, mit Deckel 15 dB.
-
- Technische Daten
-
Technische Daten

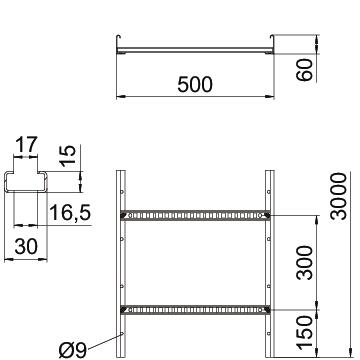

Ausführung der Sprossen Profil gelocht Ausführung des Seitenholms flaches Profil Befestigung der Sprosse geschweißt Dimension 60x500x3000 Funktionserhalt nein Holmstärke 1,5 mm Nutzquerschnitt 200 cm² Nutzquerschnitt 20000 mm² Oberfläche bandverzinkt Rostfreier Stahl, gebeizt nein Seitenlochung ja Sprossenabstand 300 mm Weitspann-Ausführung nein Werkstoff Stahl Abmessungen
Breite 500 mm Höhe 60 mm Länge 3000 mm Länge 3000 ft Maß B 500 mm Schlitzmaß Sprosse 17,00 Belastungen
Stützabstand 1,5m 3,3 kN/m Stützabstand 2,0m 2 kN/m Stützabstand 2,5m 1,3 kN/m Stützabstand 3,0m 1 kN/m Stützabstand 3,5m 0,78 kN/m Stützabstand 4,0m 0,4 kN/m Technische Daten
Belastungsdiagramm Kabelleiter Typ LCIS 60
-
Zulässige Kabelrinnen-/-leiterbelastung in kN/m ohne Mannlast
-
Stützweite in m
-
Holmdurchbiegung in mm bei zulässig kN/m
-
Belastungsschema beim Prüfverfahren
-
Belastungskurve mit Kabelrinne/-leiterbreite in mm
-
Holmdurchbiegungskurve je nach Stützweite
-
- Alle Typen
-
Alle Typen
-
Systemzubehör
Produkte Typ Art.Nr. Menge kl. VKE Listenpreis exkl. MwSt.
Längsverbinder FS
LVG 60 FS 6208840 10 Stück 9,65 € Preis / 1 Stück
90°-Bogen 60 FS
LB 90 650 R3 FS 6225048 1 Stück 229,00 € Preis / 1 Stück
Multifunktionsverbinder FS
LMFV 650 FS 6225716 1 Stück 81,60 € Preis / 1 Stück
Deckel mit Drehriegel FS
DRL 500 FS 6052509 3 m 142,15 € Preis / 1 m
Trennsteg 45 FS
TSG 45 FS 6062033 3 m 17,75 € Preis / 1 m Montagezubehör
Produkte Typ Art.Nr. Menge kl. VKE Listenpreis exkl. MwSt.
Schutzkappe 60
SKH 60 OR 6222537 40 Paar 3,05 € Preis / 1 Paar
Klemmstück für Trennstegbefestigung A2
KS KL A2 6062284 30 Stück 72,90 € Preis / 100 Stück - Downloads
-
