Gitterrinne GR-Magic® 55 G 3000 | 500 | 55 | 4,8 | 220 | nein

Gitterrinne GR-Magic® 55 G

Art.Nr. 6001452 | EAN 4012196858798

Art.Nr. / Typ

Länge	3000 mm

Breite

Höhe	55 mm

Draht-Durchmesser

Nutzquerschnitt

Funktionserhalt

Finden Sie ihren Fachhändler

Brauchen Sie Hilfe?

Produktbeschreibung

Produktbeschreibung

Gitterrinne mit angeformtem Verbinder Seitenhöhe 55 mm.
Magnetische Schirmdämpfung ohne Deckel 15 dB, mit Deckel 25 dB.

Genaue Angaben zu der UL-Klassifizierung sind der jeweiligen Zulassung zu entnehmen.

Technische Daten

Technische Daten

Art des Verbinders Kabeltragsystem	Klickbefestigung
Ausführung Verbinder	integrierter Verbinder
Belastungstesttyp nach IEC 61537	Typ II
Brandschutz	Einsatz Brandschutzdecken
Dimension	55x500x3000
Draht-Durchmesser	4,8 mm
Funktionserhalt	nein
Integrierte Trennwand	ohne

Nutzquerschnitt	22000 mm²
Nutzquerschnitt	220 cm²
Oberfläche	galvanisch verzinkt
Profilform	U-Form
Rostfreier Stahl, gebeizt	nein
Schraublose Verbinder	ja
Weitspann-Ausführung	nein
Werkstoff	Stahl

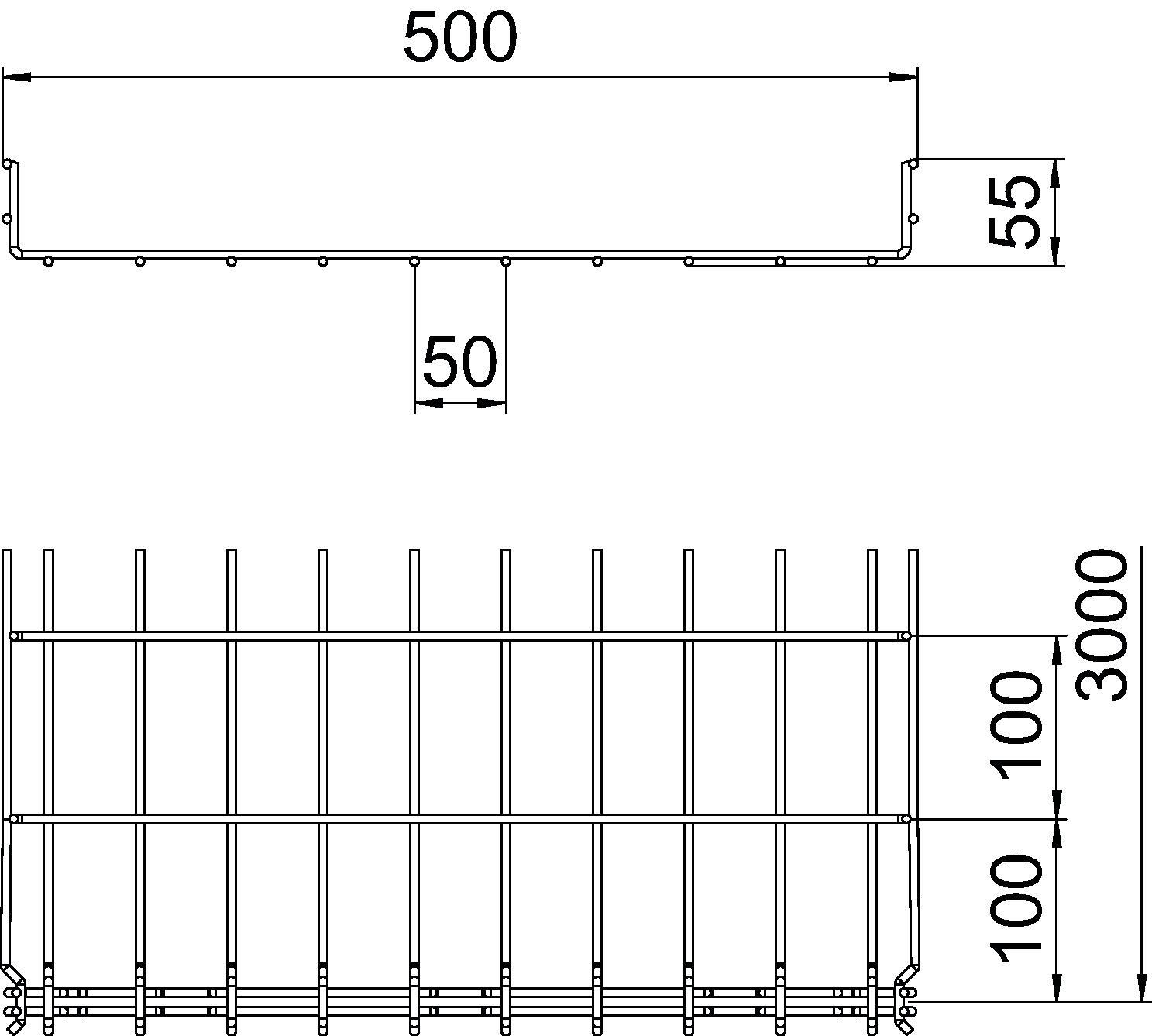

Abmessungen

Breite	19,69 in
Breite	500 mm
Höhe	2,17 in
Höhe	55 mm

Länge	3000 mm
Maß B	500 mm
Maß H	58 mm

Belastungen

Stützabstand 1,0m	0,9 kN/m
Stützabstand 1,5m	0,6 kN/m

Stützabstand 2,0m	0,3 kN/m
Stützabstand 2,5m	0,25 kN/m

Technische Daten

Belastungsdiagramm Gitterrinne GR-Magic Typ GRM 55

Zulässige Kabelrinnen-/-leiterbelastung in kN/m ohne Mannlast
Stützweite in m
Holmdurchbiegung in mm bei zulässig kN/m
Belastungsschema beim Prüfverfahren
Belastungskurve mit Kabelrinne/-leiterbreite in mm
Holmdurchbiegungskurve je nach Stützweite

Alle Typen

Alle Typen

Typ	Länge	Breite	Höhe	Draht-Durchmesser	Nutzquerschnitt	Funktionserhalt	Art.Nr.	Menge	kl. VKE	Listenpreis exkl. MwSt.
GRM 55 50 G	3000 mm	50 mm	55 mm	3,9 mm	16 cm²	ja	6001441	m	3 m	23,10 € Preis / 1 m
GRM 55 100 G	3000 mm	100 mm	55 mm	3,9 mm	40 cm²	ja	6001442	m	3 m	24,00 € Preis / 1 m
GRM 55 150 G	3000 mm	150 mm	55 mm	3,9 mm	63 cm²	ja	6001444	m	3 m	26,95 € Preis / 1 m
GRM 55 200 G	3000 mm	200 mm	55 mm	3,9 mm	87 cm²	ja	6001446	m	3 m	28,15 € Preis / 1 m
GRM 55 200 4.8 G	3000 mm	200 mm	55 mm	4,8 mm	87 cm²	ja	6001447	m	3 m	32,35 € Preis / 1 m
GRM 55 300 G	3000 mm	300 mm	55 mm	4,8 mm	129 cm²	ja	6001448	m	3 m	33,95 € Preis / 1 m
GRM 55 400 G	3000 mm	400 mm	55 mm	4,8 mm	175 cm²	ja	6001450	m	3 m	40,25 € Preis / 1 m
GRM 55 500 G	3000 mm	500 mm	55 mm	4,8 mm	220 cm²	nein	6001452	m	3 m	53,60 € Preis / 1 m
GRM 55 600 G	3000 mm	600 mm	55 mm	4,8 mm	265 cm²	nein	6001454	m	3 m	58,70 € Preis / 1 m

Zubehör

Systemzubehör

Produkte	Typ	Art.Nr.	Menge	kl. VKE	Listenpreis exkl. MwSt.
Deckel für Gitterrinne, rastbar FS	DGRR 500 FS	6001852	m	3 m	126,70 € Preis / 1 m
Eckverbinder G	GEV 36 G	6016715	Stück	20 Stück	2,10 € Preis / 1 Stück

Montagezubehör

Produkte	Typ	Art.Nr.	Menge	kl. VKE	Listenpreis exkl. MwSt.
Trennsteg 45 FS	TSG 45 FS	6062033	m	3 m	17,75 € Preis / 1 m
Klemmstück für Trennstegbefestigung	KS GR A2	6062282	Stück	30 Stück	61,60 € Preis / 100 Stück
Kabelabgangsblech FS	KAB GR FS	6220139	Stück	10 Stück	7,60 € Preis / 1 Stück
