Gitterrinne GR-Magic® 55 A2

Art.Nr. 6001080 | EAN 4012196102198

3000 mm
55 mm
Produktbeschreibung

Produktbeschreibung

Gitterrinne mit angeformtem Verbinder in der Seitenhöhe 55 mm.Magnetische Schirmdämpfung ohne Deckel 15 dB, mit Deckel 25 dB.
  • Verband der Elektrotechnik, Elektronik, Informationstechnik e.V., Deutschland
  • RINA 1861, Ship Classification, Certification and Services
  • Communautés Européennes, EG Konformitätserklärung nach EG-Richtlinien
  • Funktionserhaltklasse E30
  • Funktionserhaltklasse E60
  • Funktionserhaltklasse E90
Technische Daten

Technische Daten

Art des Verbinders Kabeltragsystem Klickbefestigung
Ausführung Verbinder integrierter Verbinder
Belastungstesttyp nach IEC 61537 Typ II
Dimension 55x400x3000
Draht-Durchmesser 4,8 mm
Funktionserhalt ja
Integrierte Trennwand ohne
Nutzquerschnitt 17500 mm²
Nutzquerschnitt 175 cm²
Oberfläche blank, nachbehandelt
Profilform U-Form
Rostfreier Stahl, gebeizt ja
Schraublose Verbinder ja
Werkstoff Edelstahl, rostfrei 1.4301

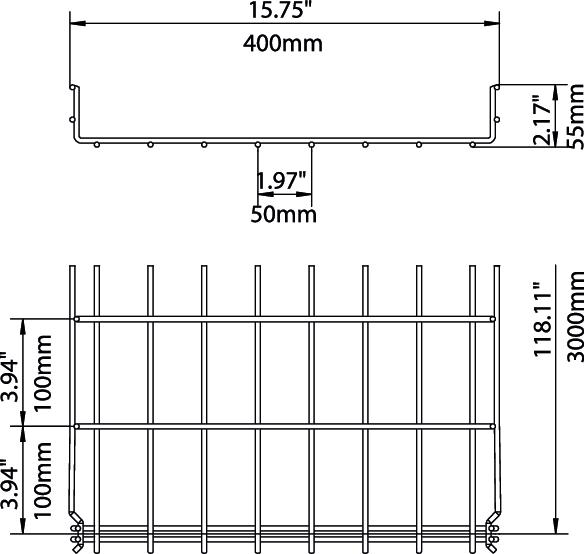

Abmessungen

Breite 16 in
Breite 400 mm
Höhe 55 mm
Höhe 2,17 in
Länge 3000 mm
Maß B 400 mm
Maß H 58 mm

Belastungen

Stützabstand 1,0m 0,9 kN/m
Stützabstand 1,5m 0,6 kN/m
Stützabstand 2,0m 0,3 kN/m
Stützabstand 2,5m 0,25 kN/m

Technische Daten

Belastungsdiagramm Gitterrinne Typ GRM 55 VA

Belastungsdiagramm Gitterrinne Typ GRM 55 VA
  • Zulässige Kabelrinnen-/-leiterbelastung in kN/m ohne Mannlast Zulässige Kabelrinnen-/-leiterbelastung in kN/m ohne Mannlast
  • Stützweite in m Stützweite in m
  • Holmdurchbiegung in mm bei zulässig kN/m Holmdurchbiegung in mm bei zulässig kN/m
  • Belastungsschema beim Prüfverfahren Belastungsschema beim Prüfverfahren
  • Belastungskurve mit Kabelrinne/-leiterbreite in mm Belastungskurve mit Kabelrinne/-leiterbreite in mm
  • Holmdurchbiegungskurve je nach Stützweite Holmdurchbiegungskurve je nach Stützweite
Alle Typen

Alle Typen

Typ Länge Breite Höhe Draht-Durchmesser Nutzquerschnitt Funktionserhalt Art.Nr. Menge kl. VKE Listenpreis exkl. MwSt.
GRM 55 50 A2 3000 mm 50 mm 55 mm 3,9 mm 16 cm² ja 6001070
3 m 77,60 € Preis / 1 m
GRM 55 100 A2 3000 mm 100 mm 55 mm 3,9 mm 40 cm² ja 6001072
3 m 79,90 € Preis / 1 m
GRM 55 150 A2 3000 mm 150 mm 55 mm 3,9 mm 63 cm² ja 6001074
3 m 93,15 € Preis / 1 m
GRM 55 200 A2 3000 mm 200 mm 55 mm 3,9 mm 87 cm² ja 6001076
3 m 102,20 € Preis / 1 m
GRM 55 300 A2 3000 mm 300 mm 55 mm 4,8 mm 129 cm² ja 6001078
3 m 150,80 € Preis / 1 m
GRM 55 400 A2 3000 mm 400 mm 55 mm 4,8 mm 175 cm² ja 6001080
3 m 240,55 € Preis / 1 m
GRM 55 500 A2 3000 mm 500 mm 55 mm 4,8 mm 220 cm² nein 6001082
3 m 301,75 € Preis / 1 m
GRM 55 600 A2 3000 mm 600 mm 55 mm 4,8 mm 265 cm² nein 6001085
3 m 344,40 € Preis / 1 m
Zubehör

Systemzubehör

Produkte Typ Art.Nr. Menge kl. VKE Listenpreis exkl. MwSt.
Deckel für Gitterrinne, rastbar A2 Deckel für Gitterrinne, rastbar A2 DGRR 400 A2 6001870
3 m 189,40 € Preis / 1 m
Eckverbinder A2 Eckverbinder A2 GEV 36 A2 6016731
20 Stück 4,30 € Preis / 1 Stück

Montagezubehör

Produkte Typ Art.Nr. Menge kl. VKE Listenpreis exkl. MwSt.
Trennsteg 45 A2 Trennsteg 45 A2 TSG 45 A2 6062025
3 m 39,35 € Preis / 1 m
Klemmstück für Trennstegbefestigung Klemmstück für Trennstegbefestigung KS GR A2 6062282
30 Stück 61,60 € Preis / 100 Stück
Kabelabgangsblech A2 Kabelabgangsblech A2 KAB GR A2 6220145
10 Stück 14,80 € Preis / 1 Stück
