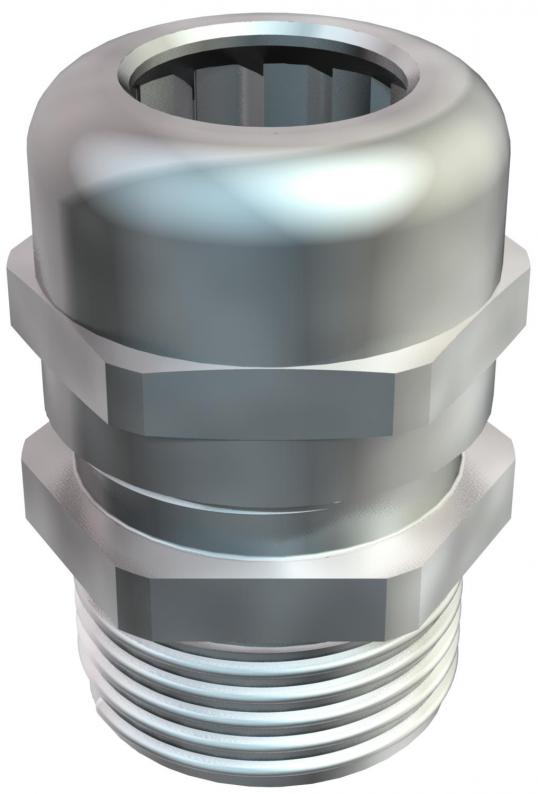

Hutmutterkabelverschraubung, metrisches Gewinde lang, vernickelt
Typ V-TEC VM LM75MS1
|Art.Nr. 2086156
|EAN 4012195858256
Art.Nr. / Typ
Gewinde
Mehrfach Dichteinsatz
nein
kl. VKE: 3 Stück
3Stück
Stück
Beschreibung
Robuste Kabelverschraubung mit metrischem Anschlussgewinde nach IEC 423 in Hutmutterbauart für hohe Dichtigkeitsansprüche. Zugentlastung, Verdrehschutz und Dichtigkeit über den gesamten Spannbereich. Für dickere Gehäusewandstärken in Verbindung mit Gegenmutter. Dichtring aus Neopren. Klemmeinsatz aus Polyamid. Mit vormontiertem Dichtring am Anschlussgewinde, Schutzart IP68 bei 5 bar/1 h.
Mit langem Anschlussgewinde.
* Preise laut DEL-Notierung.
Mit langem Anschlussgewinde.
* Preise laut DEL-Notierung.
Technische Daten
Technische Daten
| Schlagfest | nein |
|---|---|
| Halogenfrei | nein |
| Glasfaserverstärkt | nein |
| explosionsgeschützt | nein |
| Zugentlastungsmöglichkeit | ja |
| Schutzart | IP68 |
| Gewinde | M75 x 1,5 |
| für Ex-Zone | ohne |
| Gewindeart | metrisch |
| Biegeschutz | nein |
| Mit Gegenmutter | nein |
| Mehrfach Dichteinsatz | nein |
| Flachkabelverschraubung | nein |
| Art der Dichtung | Dichtring |
| Dichtbereich D min. | 48 mm |
| Dichtbereich D max. | 55 mm |
| Schlüsselweite | 90 |
| Ausführung | gerade |
| Gewindelänge | 18 mm |
| Temperatureinsatzbereich min. | -20 °C |
| Temperatureinsatzbereich max. | 100 °C |
| Dimension | M75 |
| Oberfläche | vernickelt |
| Werkstoff | Messing |
| CO2 Fußabdruck (GWP) Cradle-to-Gate | 2,8746 kg CO2e / 1 Stück |

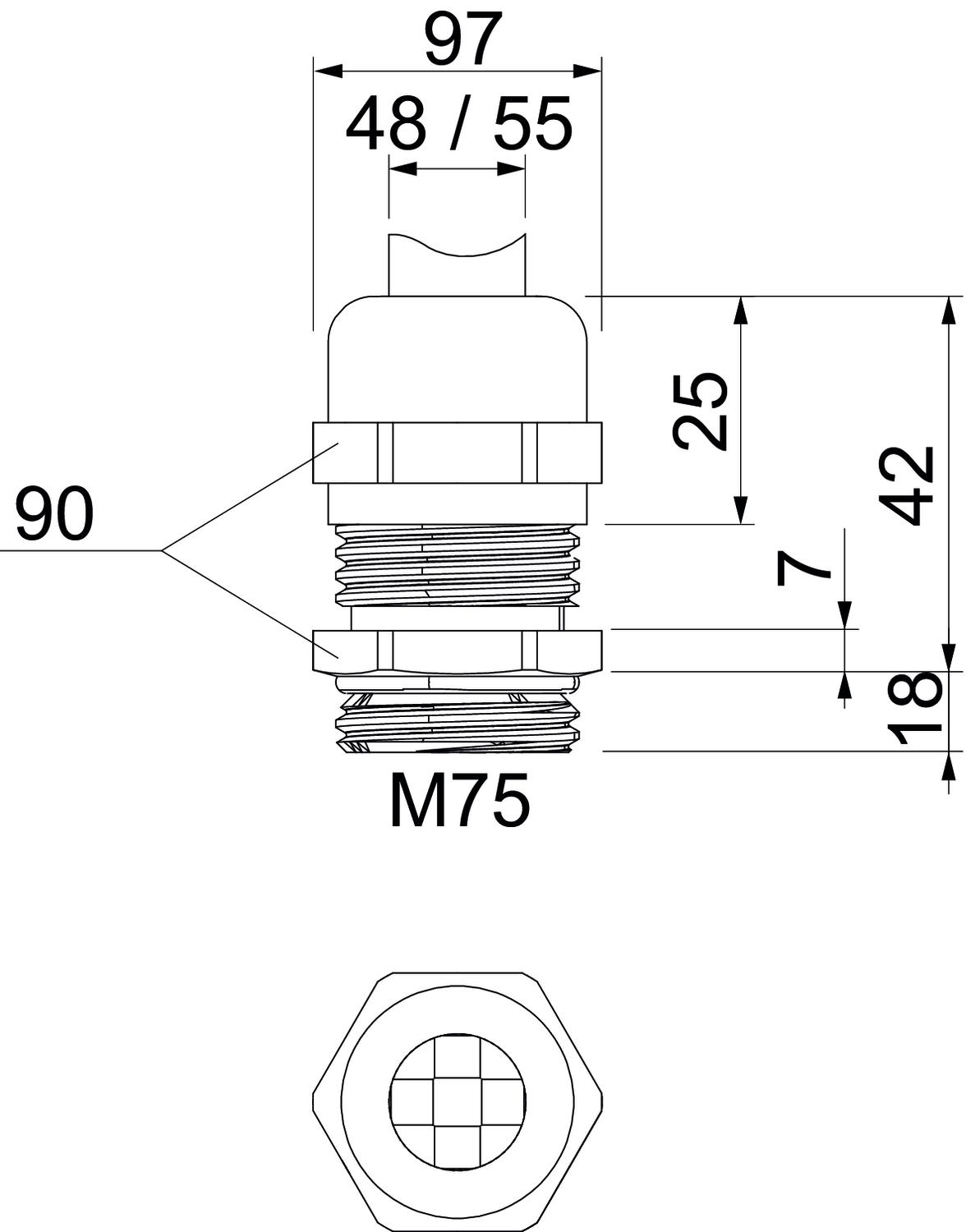

Abmessungen
| Maß L max. | 42 mm |
|---|---|
| Maß L1 | 18 mm |
| Maß L2 | 7 mm |
| Maß L3 | 25 mm |
| Maß E | 97 mm |
Downloads
0 ausgewählt
Datenblatt (1)
Kataloge & Broschüren (1)
Erklärungen (4)
Zertifikate (1)
Artikelbilder (3)
3D Daten Downloads (1)
Ausschreibungstexte (2)
Zubehör
Montagezubehör
Artikel
Typ
Art.Nr.
Menge
Ausführungen
Typ
Gewinde
Mehrfach Dichteinsatz
Art.Nr.
V-TEC VM LM12 MS
M12 x 1,5
nein
2086111
V-TEC VM LM16 MS
M16 x 1,5
nein
2086117
V-TEC VM LM20 MS
M20 x 1,5
nein
2086123
V-TEC VM LM25 MS
M25 x 1,5
nein
2086129
V-TEC VM LM32 MS
M32 x 1,5
nein
2086135
V-TEC VM LM40 MS
M40 x 1,5
nein
2086141
V-TEC VM LM50 MS
M50 x 1,5
nein
2086147
V-TEC VM LM63 MS
M63 x 1,5
nein
2086153
V-TEC VM LM75MS1
M75 x 1,5
nein
2086156
V-TEC VM LM75MS2
M75 x 1,5
nein
2086159
