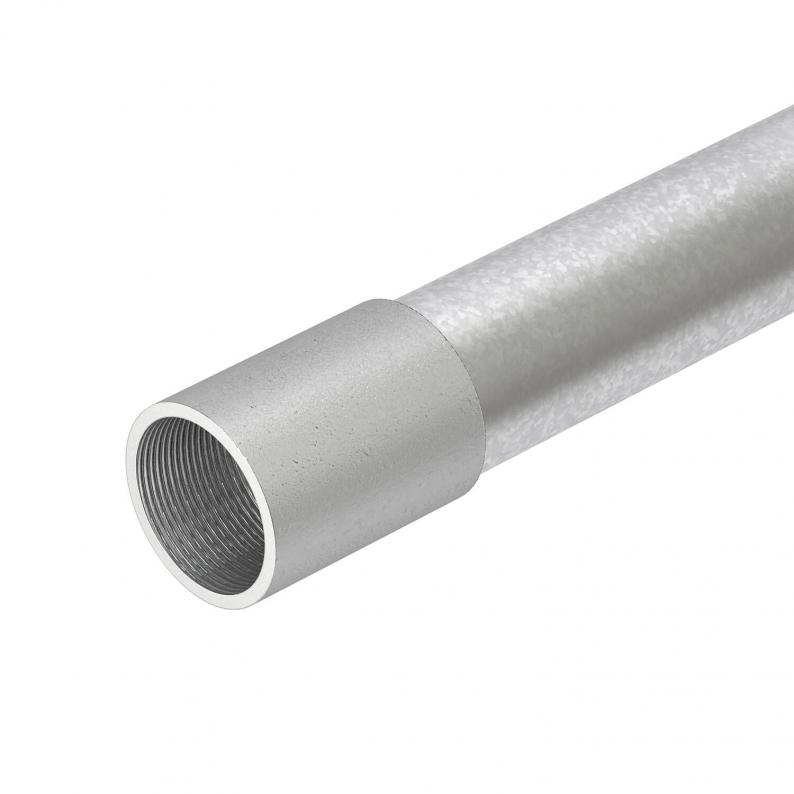

Tauchfeuerverzinktes Stahlrohr, mit Gewinde
Typ SM63W FT
|Art.Nr. 2046540
|EAN 4012195781547
Art.Nr. / Typ
Maß L
Gewinde
Maß t
Maß D
kl. VKE: 9 m
9m
m
Beschreibung
Elektroinstallationsrohr nach EN 61386-1, mit Gewindeenden nach DIN EN 60423, für den mechanischen Schutz von Kabeln und Leitungen.
Mit gratfreier Innenwand. Korrosionsschutzklasse 4 (hoch). Pro Rohr ist bereits eine Verbindungsmuffe aufgeschraubt.
Mit gratfreier Innenwand. Korrosionsschutzklasse 4 (hoch). Pro Rohr ist bereits eine Verbindungsmuffe aufgeschraubt.
Technische Daten

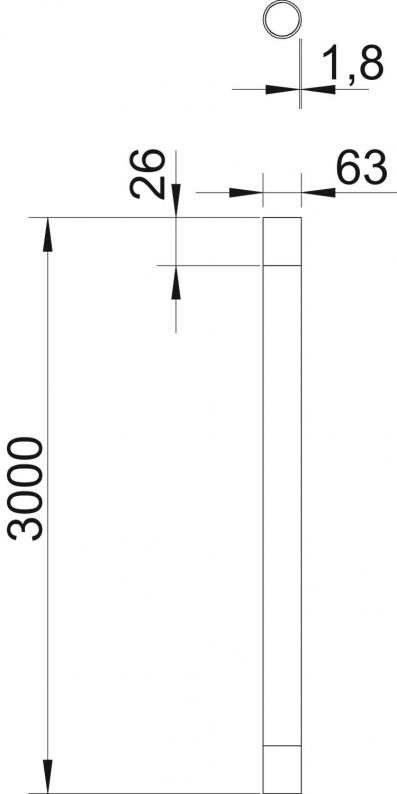

Abmessungen
| Länge | 3000 mm |
|---|---|
| Maß L | 3000 mm |
| Maß t | 1,8 mm |
| Maß M | M63 |
| Maß l | 26 mm |
| Maß D | 63 mm |
Technische Daten
| Gewinde | M63x1,5 |
|---|---|
| Oberfläche poliert | nein |
| Klassifizierungscode | 55571 |
| Ausführung Rohre | starr mit Gewinde |
| Unterputz | ja |
| Aufputz | ja |
| Betoninstallation | ja |
| Maschinen und Anlageinstallation | ja |
| Unterflurinstallation (Bitumen, Heißasphalt) | ja |
| Unterflurinstallation (Estrich) | ja |
| Installation im Freien | ja |
| Installation auf Holz | ja |
| Hohlwandinstallation | ja |
| Installation im Erdreich | ja |
| Mit Muffe | ja |
| Außendurchmesser | 63 mm |
| Oberfläche gebürstet | nein |
| Temperatureinsatzbereich min. | -45 °C |
| Temperatureinsatzbereich max. | 400 °C |
| Dimension | M63, 3000mm |
| Oberfläche | tauchfeuerverzinkt |
| Werkstoff | Stahl |
| Anschluss 1 Installationsrohr | Muffe |
| Anschluss 2 Installationsrohr | Außengewinde (metrisch) |
| CO2 Fußabdruck (GWP) Cradle-to-Gate | 6,7676 kg CO2e / 1 Meter |
Downloads
0 ausgewählt
Datenblatt (1)
Kataloge & Broschüren (6)
Erklärungen (4)
Zertifikate (1)
Artikelbilder (3)
3D Daten Downloads (1)
Ausschreibungstexte (2)
Zubehör
Montagezubehör
Systemzubehör
Artikel
Typ
Art.Nr.
Menge
Ausführungen
Typ
Maß L
Gewinde
Maß t
Maß D
Art.Nr.
SM16W FT
3000
M16x1,5
1,3
16
2046533
SM20W FT
3000
M20x1,5
1,5
20
2046534
SM25W FT
3000
M25x1,5
1,5
25
2046535
SM32W FT
3000
M32x1,5
1,5
32
2046536
SM40W FT
3000
M40x1,5
1,5
40
2046537
SM50W FT
3000
M50x1,5
1,5
50
2046538
SM63W FT
3000
M63x1,5
1,8
63
2046540
Gewinde
Maß t
Maß D
SM16W FT
Art.Nr.
2046533
Maß L
3000
Gewinde
M16x1,5
Maß t
1,3
Maß D
16
SM20W FT
Art.Nr.
2046534
Maß L
3000
Gewinde
M20x1,5
Maß t
1,5
Maß D
20
SM25W FT
Art.Nr.
2046535
Maß L
3000
Gewinde
M25x1,5
Maß t
1,5
Maß D
25
SM32W FT
Art.Nr.
2046536
Maß L
3000
Gewinde
M32x1,5
Maß t
1,5
Maß D
32
SM40W FT
Art.Nr.
2046537
Maß L
3000
Gewinde
M40x1,5
Maß t
1,5
Maß D
40
SM50W FT
Art.Nr.
2046538
Maß L
3000
Gewinde
M50x1,5
Maß t
1,5
Maß D
50
SM63W FT
Art.Nr.
2046540
Maß L
3000
Gewinde
M63x1,5
Maß t
1,8
Maß D
63
