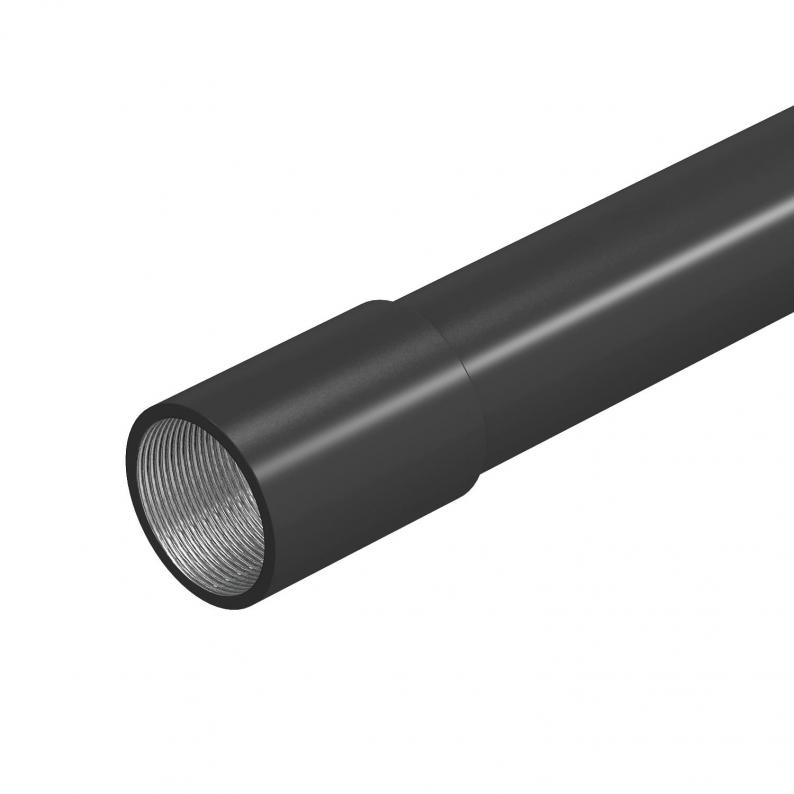

Schwarz pulverbeschichtetes Stahlrohr, mit Gewinde
Schwarz pulverbeschichtetes Stahlrohr, mit Gewinde
Art.Nr. 2046507 | EAN 4012195781141
Art.Nr. / Typ
Maß D
Maß t
Gewinde
Maß L
3000 mm
kl. VKE: 9 m
9m
Beschreibung
Elektroinstallationsrohr nach EN 61386-1, mit Gewindeenden nach DIN EN 60423, für den mechanischen Schutz von Kabeln und Leitungen.
Mit gratfreier Innenwand. Korrosionsschutzklasse 2 (mittel). Pro Rohr ist bereits eine Verbindungsmuffe aufgeschraubt.
Mit gratfreier Innenwand. Korrosionsschutzklasse 2 (mittel). Pro Rohr ist bereits eine Verbindungsmuffe aufgeschraubt.
Technische Daten
Technische Daten
| Anschluss 1 Installationsrohr | Muffe |
|---|---|
| Anschluss 2 Installationsrohr | Außengewinde (metrisch) |
| Aufputz | ja |
| Außendurchmesser | 63 mm |
| Ausführung Rohre | starr mit Gewinde |
| Betoninstallation | ja |
| CO₂ Fußabdruck (GWP) Cradle-to-Gate | 6,0699 kg CO₂e / 1 Meter |
| Dimension | M63, 3000mm |
| Farbe | tiefschwarz; RAL 9005 |
| Gewinde | M63x1,5 |
| Hohlwandinstallation | ja |
| Installation auf Holz | ja |
| Installation im Erdreich | nein |
| Installation im Freien | nein |
| Klassifizierungscode | 55561 |
| Maschinen und Anlageinstallation | ja |
| Mit Muffe | ja |
| Oberfläche | PES50 - Polyester/Epoxid |
| Oberfläche gebürstet | nein |
| Oberfläche poliert | nein |
| Temperatureinsatzbereich max. | 250 °C |
| Temperatureinsatzbereich min. | -45 °C |
| Unterflurinstallation (Bitumen, Heißasphalt) | ja |
| Unterflurinstallation (Estrich) | ja |
| Unterputz | ja |
| Werkstoff | Stahl |

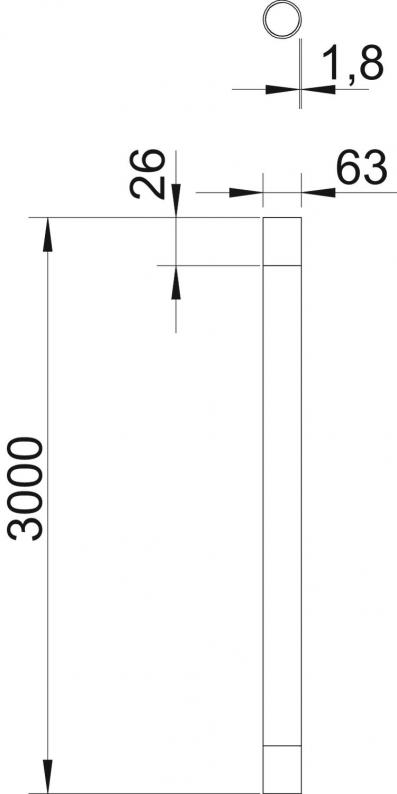

Abmessungen
| Länge | 3000 mm |
|---|---|
| Maß D | 63 mm |
| Maß L | 3000 mm |
| Maß l | 25 mm |
| Maß M | M63 |
| Maß t | 1,7 mm |
Downloads
0 ausgewählt
Datenblatt (1)
Kataloge & Broschüren (5)
Erklärungen (5)
Zertifikate (1)
Artikelbilder (2)
Zubehör
Montagezubehör
Systemzubehör
Artikel
Typ
Art.Nr.
Menge
Ausführungen
Typ
Maß D
Maß L
Maß t
Gewinde
Art.Nr.
SM16W SW
16 mm
3000 mm
1,3 mm
M16x1,5
2046500
SM20W SW
20 mm
3000 mm
1,5 mm
M20x1,5
2046501
SM25W SW
25 mm
3000 mm
1,5 mm
M25x1,5
2046502
SM32W SW
32 mm
3000 mm
1,5 mm
M32x1,5
2046503
SM40W SW
40 mm
3000 mm
1,5 mm
M40x1,5
2046505
SM50W SW
50 mm
3000 mm
1,5 mm
M50x1,5
2046506
SM63W SW
63 mm
3000 mm
1,7 mm
M63x1,5
2046507
Maß D
Maß t
Gewinde
SM16W SW
Art.Nr.
2046500
Maß D
16 mm
Maß L
3000 mm
Maß t
1,3 mm
Gewinde
M16x1,5
SM20W SW
Art.Nr.
2046501
Maß t
1,5 mm
Gewinde
M20x1,5
Maß L
3000 mm
Maß D
20 mm
SM25W SW
Art.Nr.
2046502
Maß L
3000 mm
Maß t
1,5 mm
Maß D
25 mm
Gewinde
M25x1,5
SM32W SW
Art.Nr.
2046503
Maß t
1,5 mm
Maß L
3000 mm
Maß D
32 mm
Gewinde
M32x1,5
SM40W SW
Art.Nr.
2046505
Maß D
40 mm
Maß L
3000 mm
Gewinde
M40x1,5
Maß t
1,5 mm
SM50W SW
Art.Nr.
2046506
Gewinde
M50x1,5
Maß t
1,5 mm
Maß D
50 mm
Maß L
3000 mm
SM63W SW
Art.Nr.
2046507
Maß L
3000 mm
Gewinde
M63x1,5
Maß D
63 mm
Maß t
1,7 mm
