Kabelrinne SKS 110 FT
Kabelrinne SKS 110 FT
Art.Nr. 6061672 | EAN 4012196062713



Art.Nr. / Typ
Breite
Blechstärke
1,5 mm
Länge
3000 mm
Oberfläche
tauchfeuerverzinkt
Werkstoff
Stahl
Funktionserhalt
nein
kl. VKE: 3 m
3m
Beschreibung
SKS 110 = Schweres-Kabelrinnen-System in 110 mm Seitenhöhe.
Magnetische Schirmdämpfung ohne Deckel 20 dB, mit Deckel 50 dB.
Magnetische Schirmdämpfung ohne Deckel 20 dB, mit Deckel 50 dB.
Technische Daten
Technische Daten
Abmessung | 110 x 400 |
---|---|
Art des Verbinders Kabeltragsystem | geschraubt |
Ausführung Verbinder | ohne Verbinder |
Belastungstesttyp nach IEC 61537 | Typ II |
Blechstärke | 1,5 mm |
CO₂ Fußabdruck (GWP) Cradle-to-Gate | 16,7571 kg CO₂e / 1 Meter |
Dimension | 110x400x3000 |
Farbe | zink |
Funktionserhalt | nein |
Mit Oberteil | nein |
Montagelochung im Boden | ja |
NATO Lochbild | nein |
Nutzquerschnitt | 438 cm² |
Nutzquerschnitt | 43800 mm² |
Oberfläche | tauchfeuerverzinkt |
Rostfreier Stahl, gebeizt | nein |
Seitenlochung | ja |
Weitspann-Ausführung | nein |
Werkstoff | Stahl |

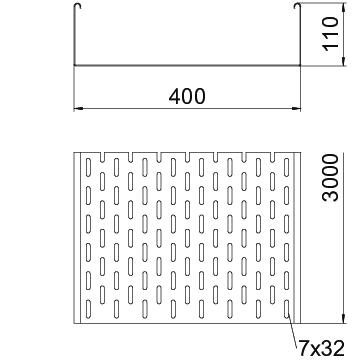

Abmessungen
Breite | 400 mm |
---|---|
Höhe | 110 mm |
Länge | 3000 mm |
Maß W | 400 mm |
Belastungen
Stützabstand 1,5m | 3 kN/m |
---|---|
Stützabstand 2,0m | 2,4 kN/m |
Stützabstand 2,5m | 1,76 kN/m |
Stützabstand 3,0m | 1,2 kN/m |
Stützabstand 3,5m | 0,84 kN/m |
Stützabstand 4,0m | 0,8 kN/m |


Zulässige Kabelrinnen-/-leiterbelastung in kN/m ohne Mannlast

Stützweite in m

Holmdurchbiegung in mm bei zulässig kN/m

Belastungsschema beim Prüfverfahren

Belastungskurve mit Kabelrinne/-leiterbreite in mm

Holmdurchbiegungskurve je nach Stützweite
