45°-Bogen 110 FT
Typ RB 45 140 FT
|Art.Nr. 6036336
|EAN 4012197346300
Art.Nr. / Typ
Breite
Oberfläche
tauchfeuerverzinkt
Werkstoff
Stahl
Farbe
zink
kl. VKE: 1 Stück
1Stück
Stück
Beschreibung

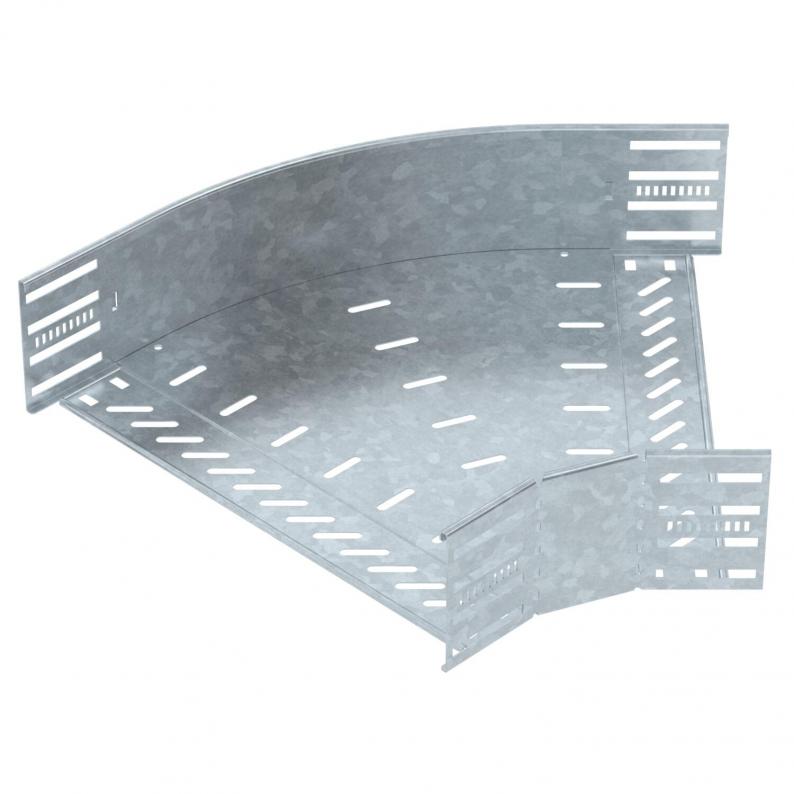

45°-Bogen zum Erstellen einer horizontalen Abzweigung, Formteil für rast- und schraubbare Kabelrinnen Seitenhöhe 110 mm. Schraubenlose Montage mit Doppelklemmen oder Schraubverbindung mit Flachrundschrauben FRS und Kombimuttern M6. Einsetzbar im Innen- und Außenbereich. Befestigungsmaterial muss separat bestellt werden.
Technische Daten

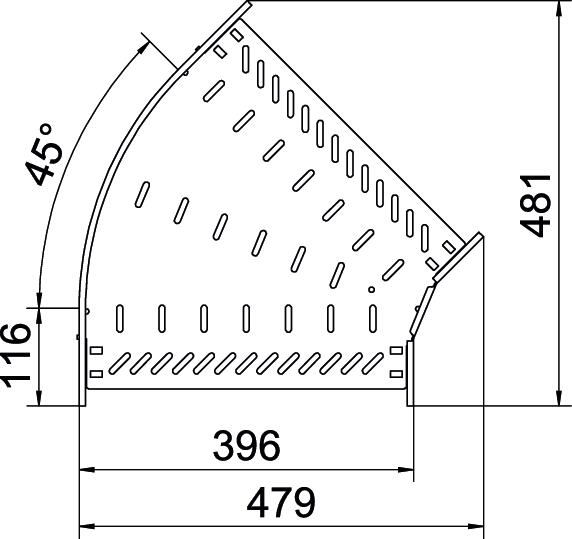

Abmessungen
| Breite | 400 mm |
|---|---|
| Höhe | 110 mm |
| Maß B | 400 mm |
Technische Daten
| Funktionserhalt | nein |
|---|---|
| Seitenlochung | ja |
| Ausführung Verbinder | integrierter Verbinder |
| Weitspann-Ausführung | nein |
| Rostfreier Stahl, gebeizt | nein |
| Blechstärke | 1 mm |
| Montagelochung im Boden | ja |
| NATO Lochbild | nein |
| Materialstärke Bodenblech | 1 mm |
| Abbiegung (Winkel) | 45° |
| Richtungsänderung | horizontal |
| Mit Oberteil | nein |
| Bauform | Bogen starr |
| Holmstärke | 1,25 mm |
| Temperatureinsatzbereich min. | -20 °C |
| Temperatureinsatzbereich max. | 120 °C |
| Dimension | 110x400 |
| Oberfläche | tauchfeuerverzinkt |
| Werkstoff | Stahl |
| Farbe | zink |
| Art des Verbinders Kabeltragsystem | geschraubt/geklemmt |
| Empfohlene Anzahl Schrauben | 22 St. |
| CO2 Fußabdruck (GWP) Cradle-to-Gate | 5,7657 kg CO2e / 1 Stück |
Downloads
0 ausgewählt
Datenblatt (1)
Kataloge & Broschüren (3)
Erklärungen (4)
Anleitungen & Hilfen (3)
Artikelbilder (2)
3D Daten Downloads (1)
Ausschreibungstexte (2)
Zubehör
Systemzubehör
Montagezubehör
Artikel
Typ
Art.Nr.
Menge
Ausführungen
Typ
Breite
Oberfläche
Werkstoff
Farbe
Art.Nr.
RB 45 110 FT
100
tauchfeuerverzinkt
Stahl
zink
6036330
RB 45 120 FT
200
tauchfeuerverzinkt
Stahl
zink
6036332
RB 45 130 FT
300
tauchfeuerverzinkt
Stahl
zink
6036334
RB 45 140 FT
400
tauchfeuerverzinkt
Stahl
zink
6036336
RB 45 150 FT
500
tauchfeuerverzinkt
Stahl
zink
6036338
RB 45 160 FT
600
tauchfeuerverzinkt
Stahl
zink
6036340
