Bogen winkelverstellbar 110 FT
Art.Nr. 6037328 | EAN 4012197342074
Art.Nr. / Typ
Breite
Oberfläche
tauchfeuerverzinkt
Werkstoff
Stahl
Farbe
zink
kl. VKE: 1 Stück
1Stück
Beschreibung

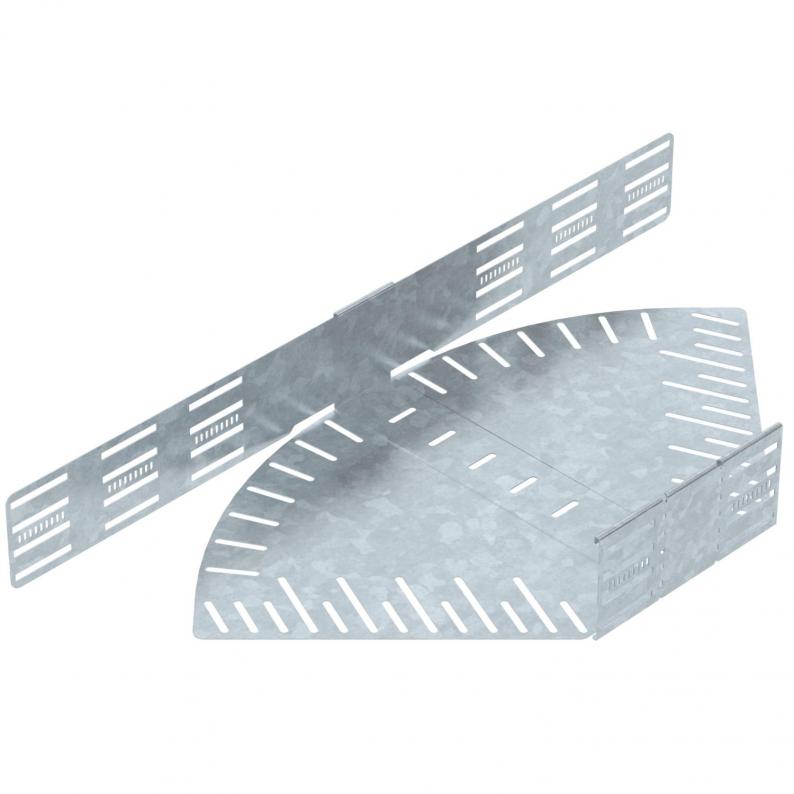

Winkelverstellbarer Bogen zum Erstellen einer horizontalen Abzweigung, Formteil für rast- und schraubbare Kabelrinnen Seitenhöhe 110 mm. Einstellbarer Winkel 0 - 90°. Schraubenlose Montage mit Doppelklemmen oder Schraubverbindung mit Flachrundschrauben FRS und Kombimuttern M6. Einsetzbar im Innen-und Außenbereich. Befestigungsmaterial muss separat bestellt werden.
Technische Daten
Technische Daten
| Abbiegung (Winkel) | verstellbar |
|---|---|
| Art des Verbinders Kabeltragsystem | geschraubt/geklemmt |
| Ausführung Verbinder | integrierter Verbinder |
| Bauform | Bogen starr |
| Blechstärke | 1,25 mm |
| Dimension | 110x400 |
| Empfohlene Anzahl Schrauben | 22 St. |
| Farbe | zink |
| Funktionserhalt | nein |
| Holmstärke | 1,25 mm |
| Materialstärke Bodenblech | 1,25 mm |
| Mit Oberteil | nein |
| Montagelochung im Boden | ja |
| NATO Lochbild | nein |
| Oberfläche | tauchfeuerverzinkt |
| Richtungsänderung | horizontal |
| Rostfreier Stahl, gebeizt | nein |
| Seitenlochung | ja |
| Temperatureinsatzbereich max. | 120 °C |
| Temperatureinsatzbereich min. | -20 °C |
| Weitspann-Ausführung | nein |
| Werkstoff | Stahl |

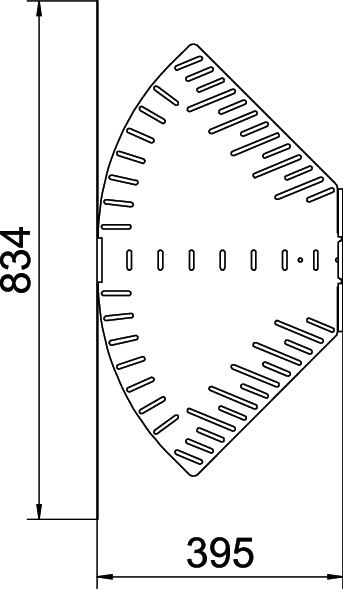

Abmessungen
| Breite | 400 mm |
|---|---|
| Höhe | 110 mm |
| Maß B | 400 mm |
| Maß L | 834 mm |
| Maß R | 50 mm |
Downloads
0 ausgewählt
Datenblatt (1)
Kataloge & Broschüren (3)
Erklärungen (4)
Anleitungen & Hilfen (3)
Artikelbilder (2)
3D Daten Downloads (1)
Zubehör
Systemzubehör
Montagezubehör
Artikel
Typ
Art.Nr.
Menge
Ausführungen
Typ
Oberfläche
Breite
Werkstoff
Farbe
Art.Nr.
RB W 110 FT
tauchfeuerverzinkt
100 mm
Stahl
zink
6037320
RB W 115 FT
tauchfeuerverzinkt
150 mm
Stahl
zink
6037322
RB W 120 FT
tauchfeuerverzinkt
200 mm
Stahl
zink
6037324
RB W 130 FT
tauchfeuerverzinkt
300 mm
Stahl
zink
6037326
RB W 140 FT
tauchfeuerverzinkt
400 mm
Stahl
zink
6037328
RB W 150 FT
tauchfeuerverzinkt
500 mm
Stahl
zink
6037330
RB W 160 FT
tauchfeuerverzinkt
600 mm
Stahl
zink
6037332
