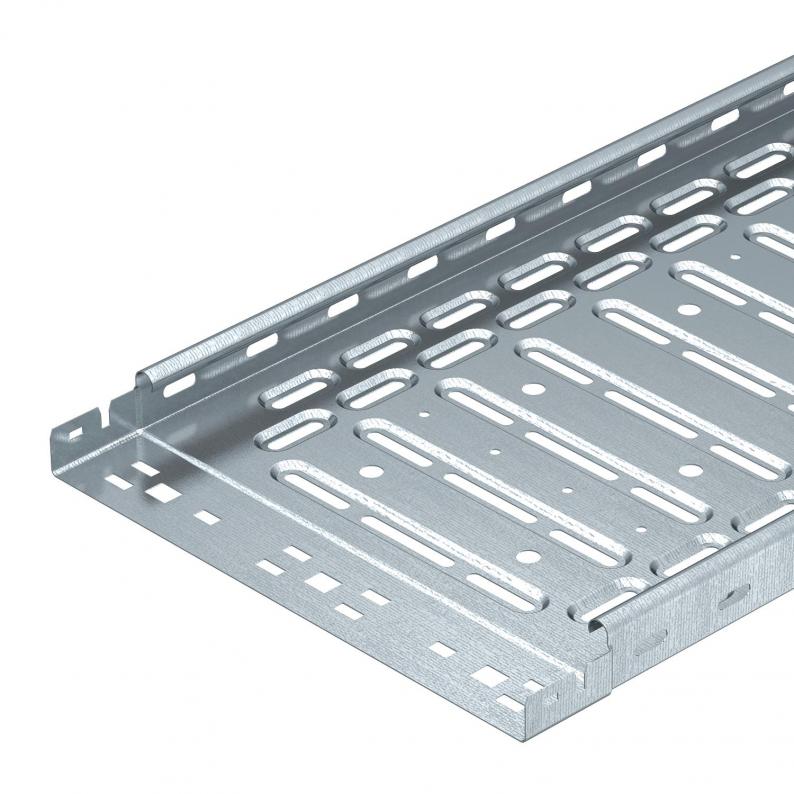

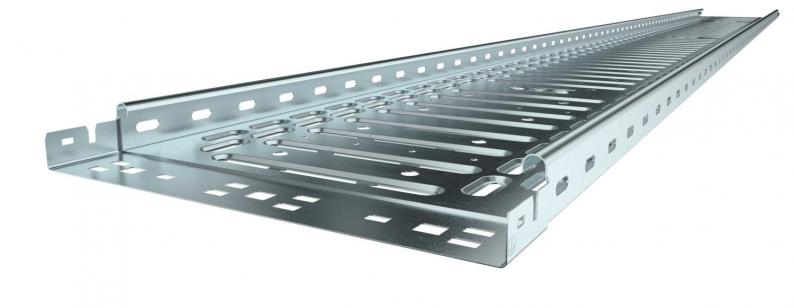

Kabelrinne RKS-Magic® 35 FS
Kabelrinne RKS-Magic® 35 FS
Art.Nr. 6047433 | EAN 4012195390855
Art.Nr. / Typ
Breite
Oberfläche
bandverzinkt
Höhe
35 mm
Werkstoff
Stahl
Farbe
zink
Blechstärke
0,75 mm
Länge
3050 mm
Funktionserhalt
nein
kl. VKE: 3 m
3m
Beschreibung
Kabelrinne mit integriertem Schnellbefestigungssystem. Die Nutzlänge der Kabelrinne beträgt 3.000 mm.
Die Kabelrinne verfügt über eine durchgängige Seitenlochung von 7 x 20 mm für die Installation zusätzlicher Verbindungs- und Montagebauteile.
Die Lochung für die direkte Gewindestangenabhängung hat einen Durchmesser von 11 mm.
Magnetische Schirmdämpfung ohne Deckel 20 dB, mit Deckel 50 dB.
Die Kabelrinne verfügt über eine durchgängige Seitenlochung von 7 x 20 mm für die Installation zusätzlicher Verbindungs- und Montagebauteile.
Die Lochung für die direkte Gewindestangenabhängung hat einen Durchmesser von 11 mm.
Magnetische Schirmdämpfung ohne Deckel 20 dB, mit Deckel 50 dB.
Technische Daten
Technische Daten
| Art des Verbinders Kabeltragsystem | Klickbefestigung |
|---|---|
| Ausführung Verbinder | integrierter Verbinder |
| Belastungstesttyp nach IEC 61537 | Typ II |
| Blechstärke | 0,75 mm |
| Bodenlochung | 1 |
| CO₂ Fußabdruck (GWP) Cradle-to-Gate | 3,8736 kg CO₂e / 1 Meter |
| Dimension | 35x200x3050 |
| Farbe | zink |
| Funktionserhalt | nein |
| Magnetische Schirmdämpfung mit Deckel | 50 dB |
| Magnetische Schirmdämpfung ohne Deckel | 20 dB |
| Mit Oberteil | nein |
| Montagelochung im Boden | ja |
| NATO Lochbild | nein |
| Nutzlänge | 3000 mm |
| Nutzquerschnitt | 6800 mm² |
| Nutzquerschnitt | 68 cm² |
| Oberfläche | bandverzinkt |
| Rostfreier Stahl, gebeizt | nein |
| Seitenlochung | ja |
| Weitspann-Ausführung | nein |
| Werkstoff | Stahl |
Abmessungen
| Breite | 200 mm |
|---|---|
| Höhe | 35 mm |
| Länge | 3050 mm |
| Maß B | 200 mm |
| Maß x | 100 mm |
| Maß y | 150 mm |
Belastungen
| Stützabstand 1,0m | 1,1 kN/m |
|---|---|
| Stützabstand 1,5m | 0,5 kN/m |
| Stützabstand 2,0m | 0,3 kN/m |
| Stützabstand 2,5m | 0,15 kN/m |
| Stützabstand 3,0m | 0,1 kN/m |
Zulässige Kabelrinnen-/-leiterbelastung in kN/m ohne Mannlast
Stützweite in m
Holmdurchbiegung in mm bei zulässig kN/m
Belastungsschema beim Prüfverfahren
Belastungskurve mit Kabelrinne/-leiterbreite in mm
Holmdurchbiegungskurve je nach Stützweite
Downloads
0 ausgewählt
Datenblatt (1)
Kataloge & Broschüren (1)
Erklärungen (5)
Zertifikate (2)
Anleitungen & Hilfen (2)
Artikelbilder (2)
3D Daten Downloads (2)
Zubehör
Systemzubehör
Artikel
Typ
Art.Nr.
Menge
Ausführungen
Typ
Oberfläche
Breite
Höhe
Werkstoff
Farbe
Blechstärke
Länge
Funktionserhalt
Art.Nr.
RKSM 310 FS
bandverzinkt
100 mm
35 mm
Stahl
zink
0,75 mm
3050 mm
nein
6047417
RKSM 320 FS
bandverzinkt
200 mm
35 mm
Stahl
zink
0,75 mm
3050 mm
nein
6047433
RKSM 330 FS
bandverzinkt
300 mm
35 mm
Stahl
zink
0,75 mm
3050 mm
nein
6047460
Breite
RKSM 310 FS
Art.Nr.
6047417
Oberfläche
bandverzinkt
Breite
100 mm
Höhe
35 mm
Werkstoff
Stahl
Farbe
zink
Blechstärke
0,75 mm
Länge
3050 mm
Funktionserhalt
nein
RKSM 320 FS
Art.Nr.
6047433
Farbe
zink
Funktionserhalt
nein
Blechstärke
0,75 mm
Höhe
35 mm
Oberfläche
bandverzinkt
Werkstoff
Stahl
Breite
200 mm
Länge
3050 mm
RKSM 330 FS
Art.Nr.
6047460
Länge
3050 mm
Farbe
zink
Oberfläche
bandverzinkt
Breite
300 mm
Funktionserhalt
nein
Werkstoff
Stahl
Höhe
35 mm
Blechstärke
0,75 mm
