Anbau-Abzweigstück 35 FS

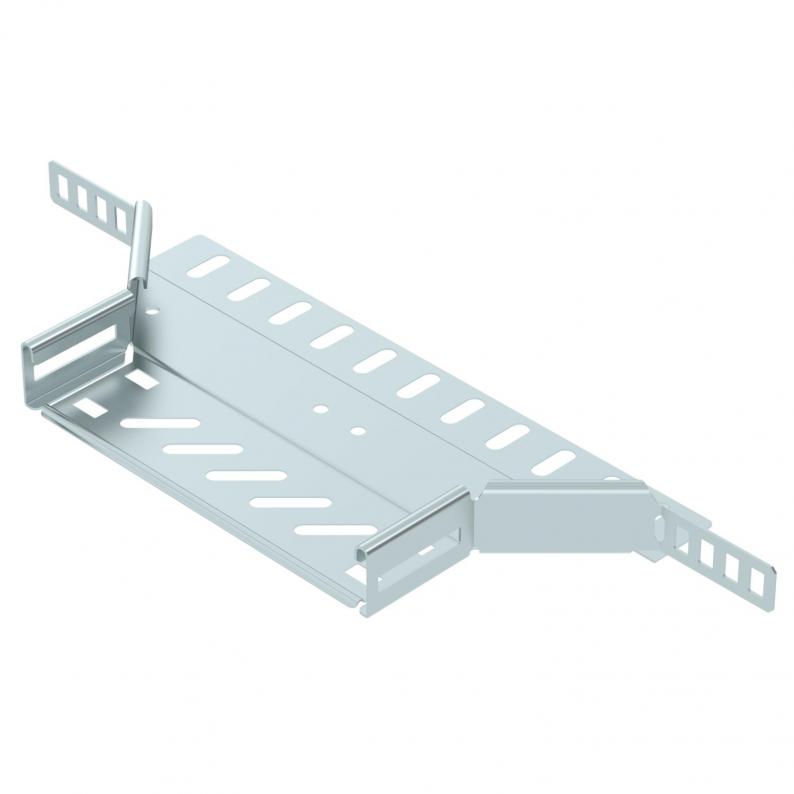

Anbau-Abzweigstück 35 FS
Art.Nr. 6042103 | EAN 4012197337100
Art.Nr. / Typ
Breite
Farbe
zink
kl. VKE: 1 Stück
1Stück
Beschreibung
Anbau-Abzweigstück zum Erstellen einer horizontalen Abzweigung oder Kreuzung, Formteil für rast- und schraubbare Kabelrinnen Seitenhöhe 35 mm. Schraubverbindung mit Flachrundschrauben FRS und Kombimuttern M6. Einsetzbar im Innenbereich. Befestigungsmaterial muss separat bestellt werden.
Technische Daten
Technische Daten
| Abgehende Breite | 200 mm |
|---|---|
| Art des Verbinders Kabeltragsystem | geschraubt |
| Ausführung Verbinder | integrierter Verbinder |
| Blechstärke | 0,8 mm |
| Dimension | 35x200 |
| Empfohlene Anzahl Schrauben | 8 St. |
| Farbe | zink |
| Funktionserhalt | nein |
| Holmstärke | 1,25 mm |
| Materialstärke Bodenblech | 0,8 mm |
| NATO Lochbild | nein |
| Oberfläche | bandverzinkt |
| Rostfreier Stahl, gebeizt | nein |
| Temperatureinsatzbereich max. | 120 °C |
| Temperatureinsatzbereich min. | -20 °C |
| Weitspann-Ausführung | nein |
| Werkstoff | Stahl |

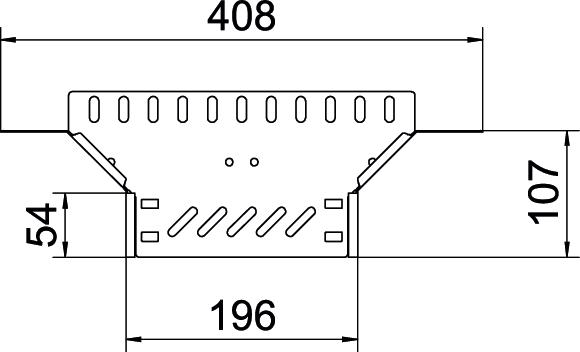

Abmessungen
| Breite | 200 mm |
|---|---|
| Höhe | 35 mm |
| Maß B | 200 mm |
| Maß R | 50 mm |
Downloads
0 ausgewählt
Datenblatt (1)
Kataloge & Broschüren (3)
Erklärungen (4)
Anleitungen & Hilfen (3)
Artikelbilder (2)
3D Daten Downloads (1)
Zubehör
Systemzubehör
Artikel
Typ
Art.Nr.
Menge
Ausführungen
Typ
Farbe
Breite
Art.Nr.
RAA 310 FS
zink
100 mm
6042101
RAA 320 FS
zink
200 mm
6042103
RAA 330 FS
zink
300 mm
6042105
Breite
RAA 310 FS
Art.Nr.
6042101
Farbe
zink
Breite
100 mm
RAA 320 FS
Art.Nr.
6042103
Farbe
zink
Breite
200 mm
RAA 330 FS
Art.Nr.
6042105
Breite
300 mm
Farbe
zink
