Installation im Außenbereich, im Freien, in feuchten und nassen Bereichen und Räumen

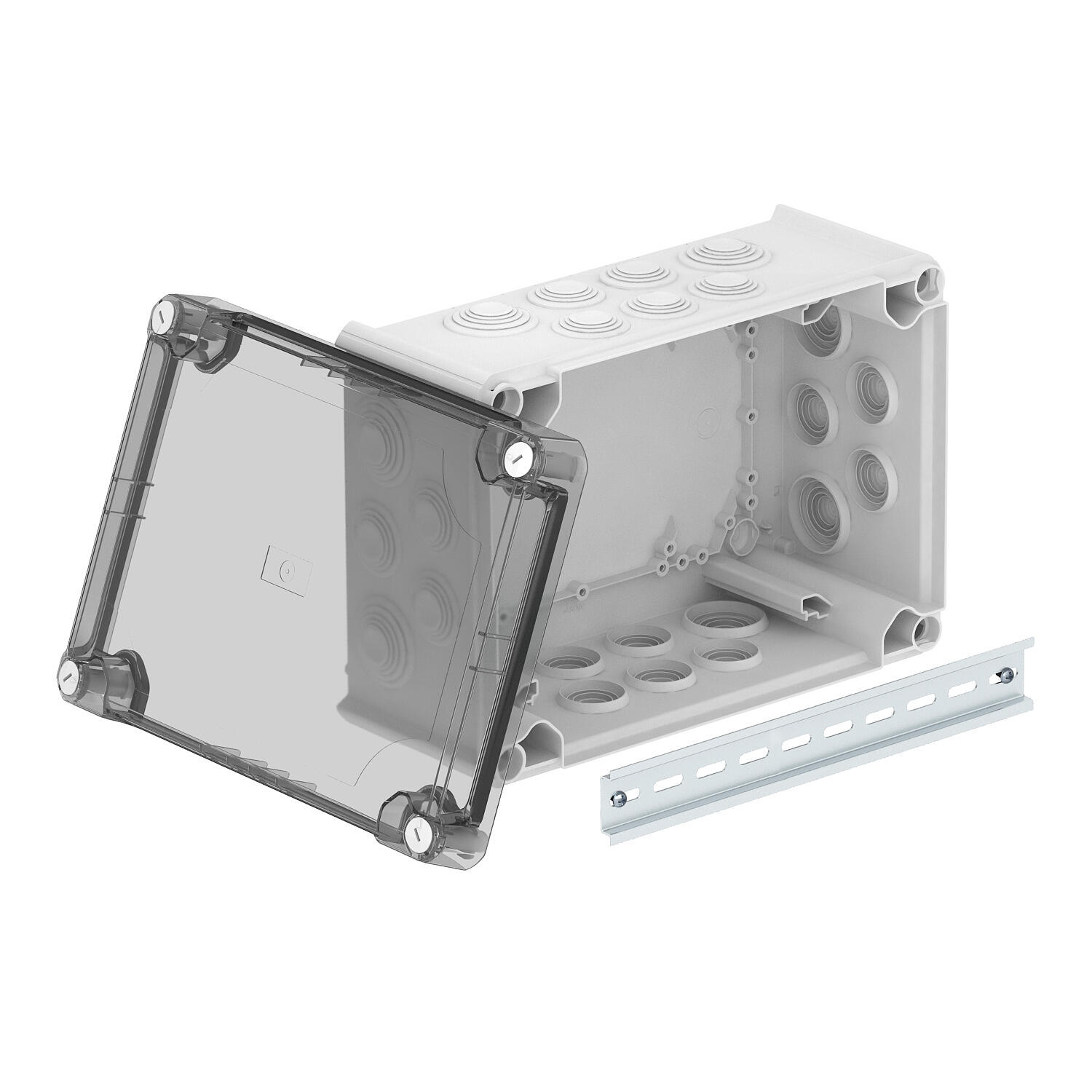

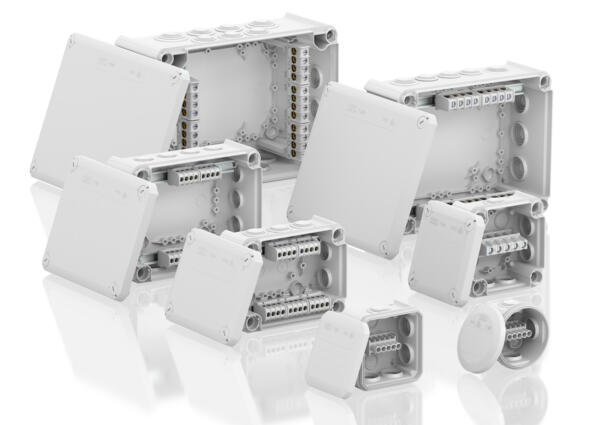

UV-Strahlung kann bei verschiedenen Kunststoffen starke strukturelle Schäden bis zur Zerstörung hervorrufen. Darum dürfen Produkte aus dem Material Polystyrol (PS) nicht im Außenbereich eingesetzt werden. Die OBO Kabelabzweigkästen der T- und X-Serie werden aus Materialien gefertigt, die eine hohe Beständigkeit gegen UV-Strahlung aufweisen. Somit können sie problemlos im Freien eingesetzt werden.

Elektrische Einbaugeräte erzeugen bei Betrieb eine Verlustleistung. Dieser Faktor muss unter Berücksichtigung der Umgebungstemperatur und der Installationsart unbedingt beachtet werden.

Schaltgerätekombinationen werden für Umgebungstemperaturen zwischen - 25 °C und + 35 °C (über einen maximalen Zeitraum von 24 Stunden) ausgelegt. Eine kurzzeitige Erwärmung bis + 40 °C ist unproblematisch.  Auch wenn unsere Kabelabzweigkästen für Temperaturen von - 40°C bis + 80 °C geeignet sind, so sind für die verbauten Geräte die Herstellerangaben und die Vorgaben der jeweiligen Produktsicherheitsnorm zu prüfen.

Sonneneinstrahlung oder weitere Wärmequellen können zu unzulässigen Innentemperaturen führen, dies muss unbedingt vermieden werden. Eine sichere Funktion der elektrischen Betriebsmittel ist ansonsten unter Umständen nicht mehr gewährleistet.  Nach VDE 0100-520, 522.1.2 dürfen Kabel- und Leitungsanlagen inklusive Zubehör nur bei Umgebungstemperaturen betrieben werden, die der Produktnorm oder den Herstellerangaben entsprechen und die Grenzwerte nicht überschreiten.

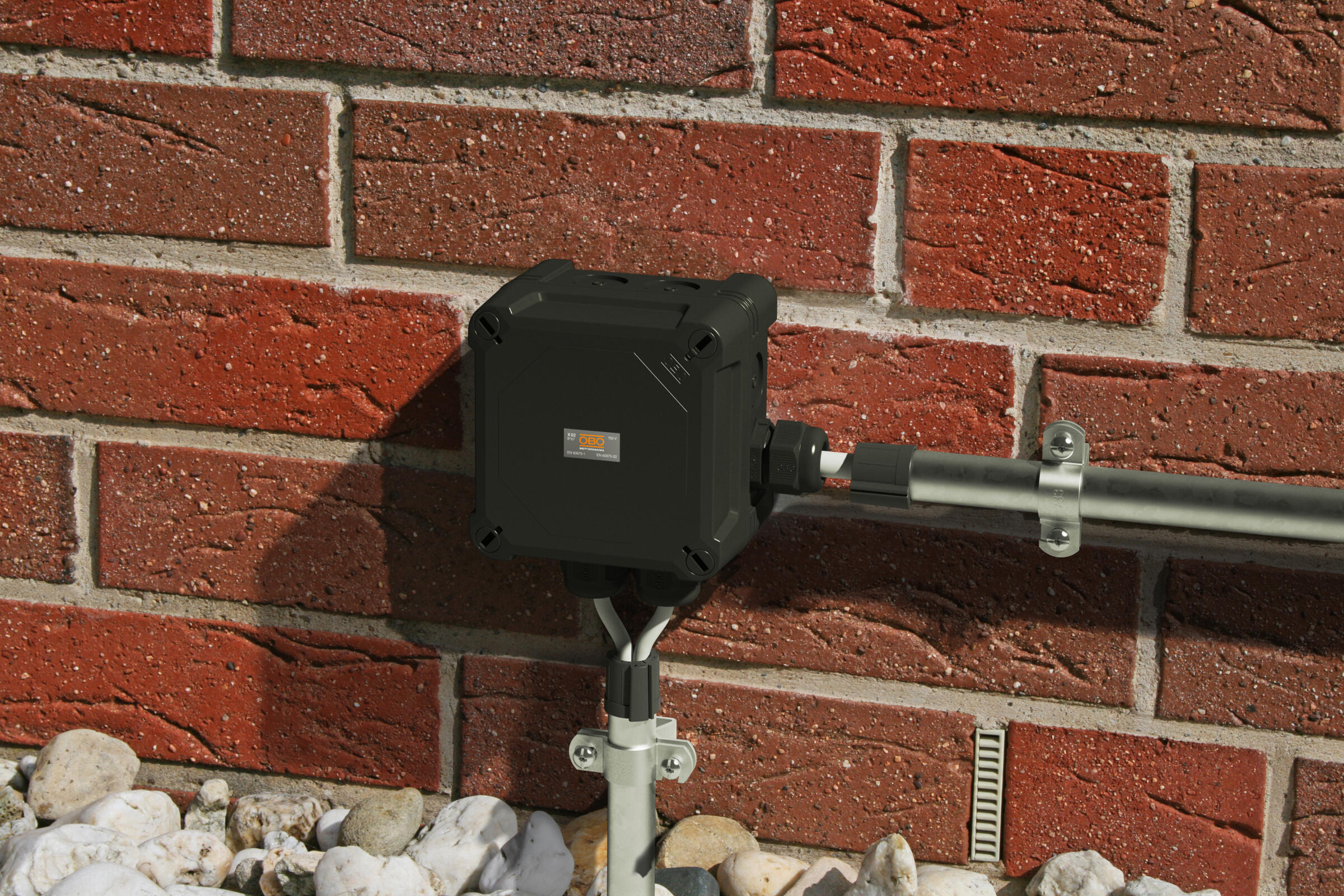

Bei Installationen in Bereichen mit einer erhöhten Konzentration von Schadstoffanteilen in der Umgebung kann die Eignung von Kabelabzweigkästen eingeschränkt sein. Die X-Serie, unser Extremsportler unter den Abzweigkästen, ist beständig gegen Mineralöle und verschiedene pflanzliche und tierische Fette.

Je dichter die Kästen verschlossen sind, desto höher ist die Wahrscheinlichkeit von auftretendem Kondenswasser. Das ist besonders an Orten der Fall, an denen mit stark schwankenden Temperaturen zu rechnen ist. Die Kondenswasserbildung wird durch die Verlustleistung der verbauten elektrischen Betriebsmittel noch gefördert.

Das sorgt für unterschiedliche Druckverhältnisse, die dazu führen, dass das Gehäuse bei Temperaturwechseln Luft einsaugt. Die in der Luft befindliche Feuchtigkeit schlägt sich bei einer drauffolgenden Temperaturerhöhung auf der kalten Fläche des Gehäuses, beispielsweise am Deckel, als Wasser nieder. Sobald dieser Effekt mehrmals täglich auftritt, kann sich eine erhebliche Menge Wasser im Gehäuse ansammeln.

Interessant dabei: Je höher der Schutzgrad des Gehäuses, desto höher ist die Menge, die sich im Inneren ansammeln kann, da das Wasser nicht mehr abgegeben werden kann. Die Dichtigkeit wirkt sich in dem Fall sogar negativ aus und es kann zu Schäden kommen.

Gemäß DIN VDE 0100-520 müssen Vorkehrungen für die Wasserabführung getroffen werden, wenn sich Wasser oder Kondensat innerhalb von Kabel- und Leitungsführung ansammeln können. Die OBO Kabelabzweigkästen weisen je nach Typ eine ausbrechenbare Öffnung oder eine Kondenswasseröffnung zum Eindrücken auf. Diese ist so angebracht, dass mögliches Kondenswasser jederzeit frei abfließen kann, unabhängig davon, ob der Kasten waagerecht oder senkrecht montiert ist. Alternativ können auch druckausgleichende Maßnahmen verwendet werden, wie beispielsweise das OBO Druckausgleichselement.

Gemäß DIN VDE 0100-520, 522.3.1 müssen Kabel- und Leitungsanlagen so ausgewählt werden, dass Schäden durch Kondensation oder das Eindringen von Wasser nicht hervorgerufen werden können. Darum sollten Kondenswasseröffnungen vorhanden sein und die Kabelabzweigkästen im Außenbereich nur geschützt installiert werden.

Bei einer Installation der Abzweigkästen beispielsweise unter Solarfeldern dürfen die Gehäuse nicht direkt unter den Fugen der Solarmodule installiert sein. Alternativ müssen die Gehäuse zusätzlich mit Schutzdächern abgedeckt werden

Häufig treten bei einer Installation, die nicht gegen Niederschlag geschützt ist, auf Flächen und in Vertiefungen Wasseransammlungen auf. Können diese nicht ungehindert abfließen, kommt es zu einer Stauwasserbildung. Bei tiefen Temperaturen kann dieses Wasser zu Eis gefrieren und eine nicht zulässige mechanische Belastung auf das Gehäuse ausüben. Das kann zu Schäden an den Gehäusen führen.

Achten Sie darum bei der Installation immer darauf, das Gehäuse durch eine Überdachung zu schützen. Eine solche Überdachung kann durch bauliche Gegebenheiten bereits vorhanden sein, durch den Anwender errichtet werden oder durch zusätzliche Bauteile erfolgen.

Die in der Elektroinstallation verwendeten Kunststoffe sind organische Materialien. Darum besteht auch die Gefahr der Schädigung durch Pflanzen, Algen oder Schimmel.

Nach DIN VDE 0100-520, 522.9.1 müssen die Kabel- und Leitungsanlage entsprechend ausgewählt oder besondere Schutzmaßnahmen getroffen werden. Es muss eine Verlegeart ausgewählt werden, die eine entsprechende Entfernung eines solchen Bewuchses erlaubt.
