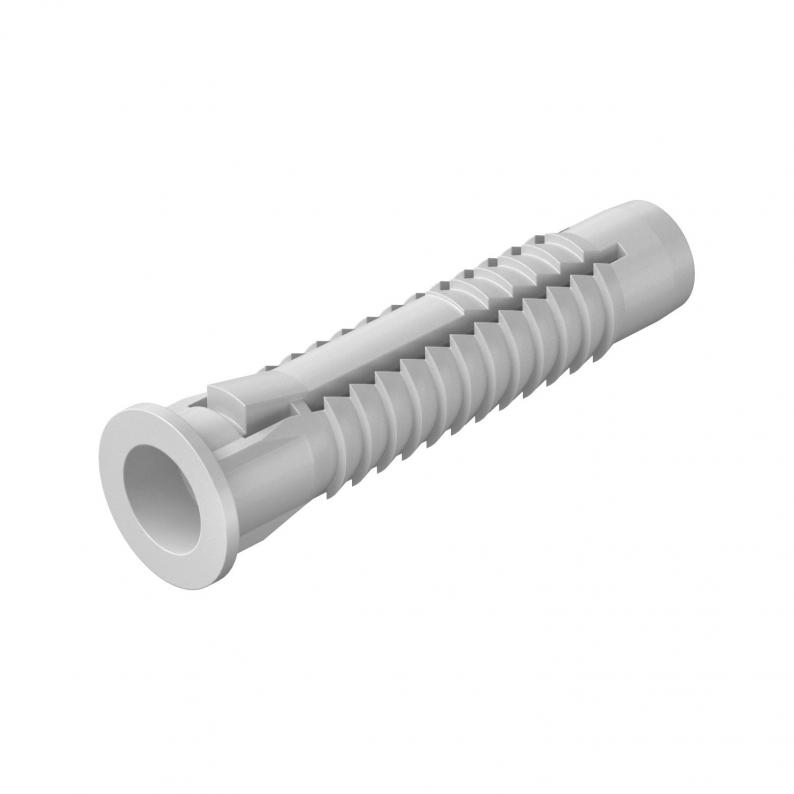

Universaldübel
Art.Nr. 2347586 | EAN 4012196788552
Art.Nr. / Typ
Bohrungsdurchmesser min.
Länge
Durchmesser
kl. VKE: 50 Stück
50Stück
Beschreibung
Auch als Hohlraumdübel geeignet, mit Kragen gegen Durchrutschen. 3 angesetzte Flossen nehmen das Drehmoment auf.
Erforderliche Mindestschraubenlänge = Dübellänge + Bauteildicke + 1 x Schrauben-Ø.
Auszugswert gilt für Holzschrauben mit dem jeweils größten Schraubendurchmesser im Beton der Klasse B25.
Unsere Sicherheitswert Empfehlung: 5-fach
Erforderliche Mindestschraubenlänge = Dübellänge + Bauteildicke + 1 x Schrauben-Ø.
Auszugswert gilt für Holzschrauben mit dem jeweils größten Schraubendurchmesser im Beton der Klasse B25.
Unsere Sicherheitswert Empfehlung: 5-fach
Technische Daten
Technische Daten
| Ausführung | Universaldübel |
|---|---|
| Auszugwerte | 1280 N |
| Bohrungsdurchmesser min. | 10 mm |
| Dimension | 10x50 |
| Durchmesser | 10 mm |
| Farbe | lichtgrau |
| Geeignet für Befestigung mit Kabelbinder | nein |
| Geeignet für Sechskant-Holzschraube | ja |
| Holzschrauben | 6-8 |
| Mit Schrauben | nein |
| Werkstoff | Polyethylen |

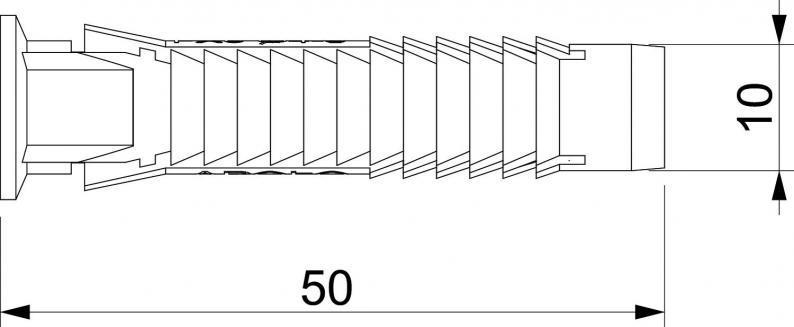

Abmessungen
| Länge | 50 mm |
|---|---|
| Maß D | 10 mm |
| Maß L | 50 mm |
Downloads
0 ausgewählt
Datenblatt (1)
Kataloge & Broschüren (1)
Erklärungen (2)
Artikelbilder (2)
Ausführungen
Typ
Bohrungsdurchmesser min.
Länge
Durchmesser
Art.Nr.
910 FX 5x25
5 mm
30 mm
5 mm
2347580
910 FX 6x30
6 mm
30 mm
6 mm
2347582
910 FX 8x40
8 mm
40 mm
8 mm
2347584
910 FX10x50
10 mm
50 mm
10 mm
2347586
910 FX 12x60
12 mm
60 mm
12 mm
2347588
Bohrungsdurchmesser min.
Länge
Durchmesser
910 FX 5x25
Art.Nr.
2347580
Bohrungsdurchmesser min.
5 mm
Länge
30 mm
Durchmesser
5 mm
910 FX 6x30
Art.Nr.
2347582
Durchmesser
6 mm
Bohrungsdurchmesser min.
6 mm
Länge
30 mm
910 FX 8x40
Art.Nr.
2347584
Durchmesser
8 mm
Länge
40 mm
Bohrungsdurchmesser min.
8 mm
910 FX10x50
Art.Nr.
2347586
Länge
50 mm
Durchmesser
10 mm
Bohrungsdurchmesser min.
10 mm
910 FX 12x60
Art.Nr.
2347588
Länge
60 mm
Durchmesser
12 mm
Bohrungsdurchmesser min.
12 mm
