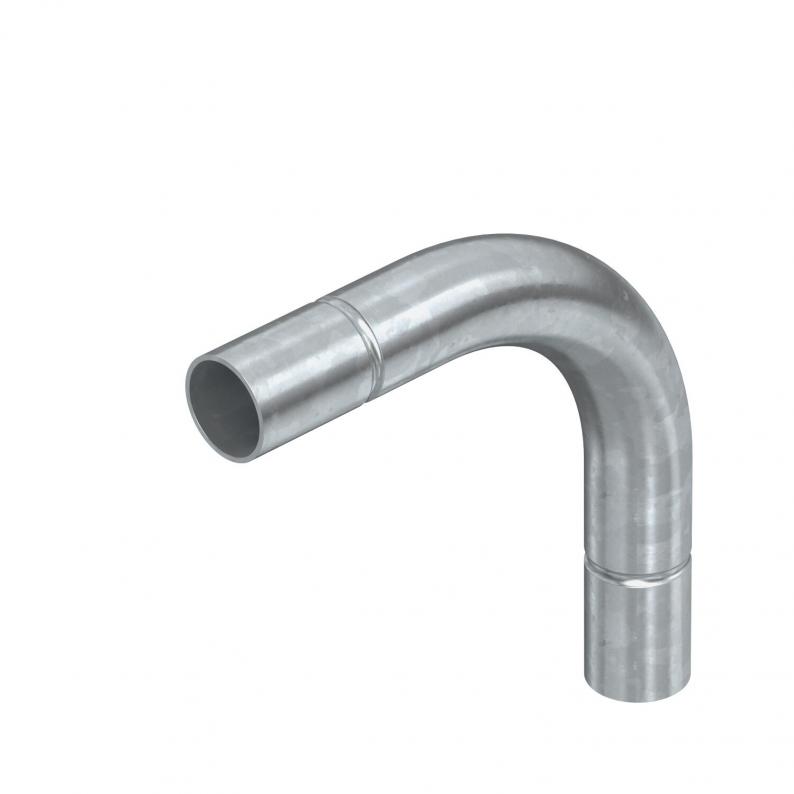

Tauchfeuerverzinkter Stahlbogen, ohne Gewinde
Typ SBN16 FT | Art.Nr. 2046816 | EAN 4012196387953
Art.Nr. / Typ
für Rohrdurchmesser nominal
kl. VKE: 15 Stück
15Stück
Beschreibung
90°-Bogen mit angeformten Muffen, für Elektroinstallationsrohre nach EN 61386-1. Mit gratfreier Innenwand.
Technische Daten

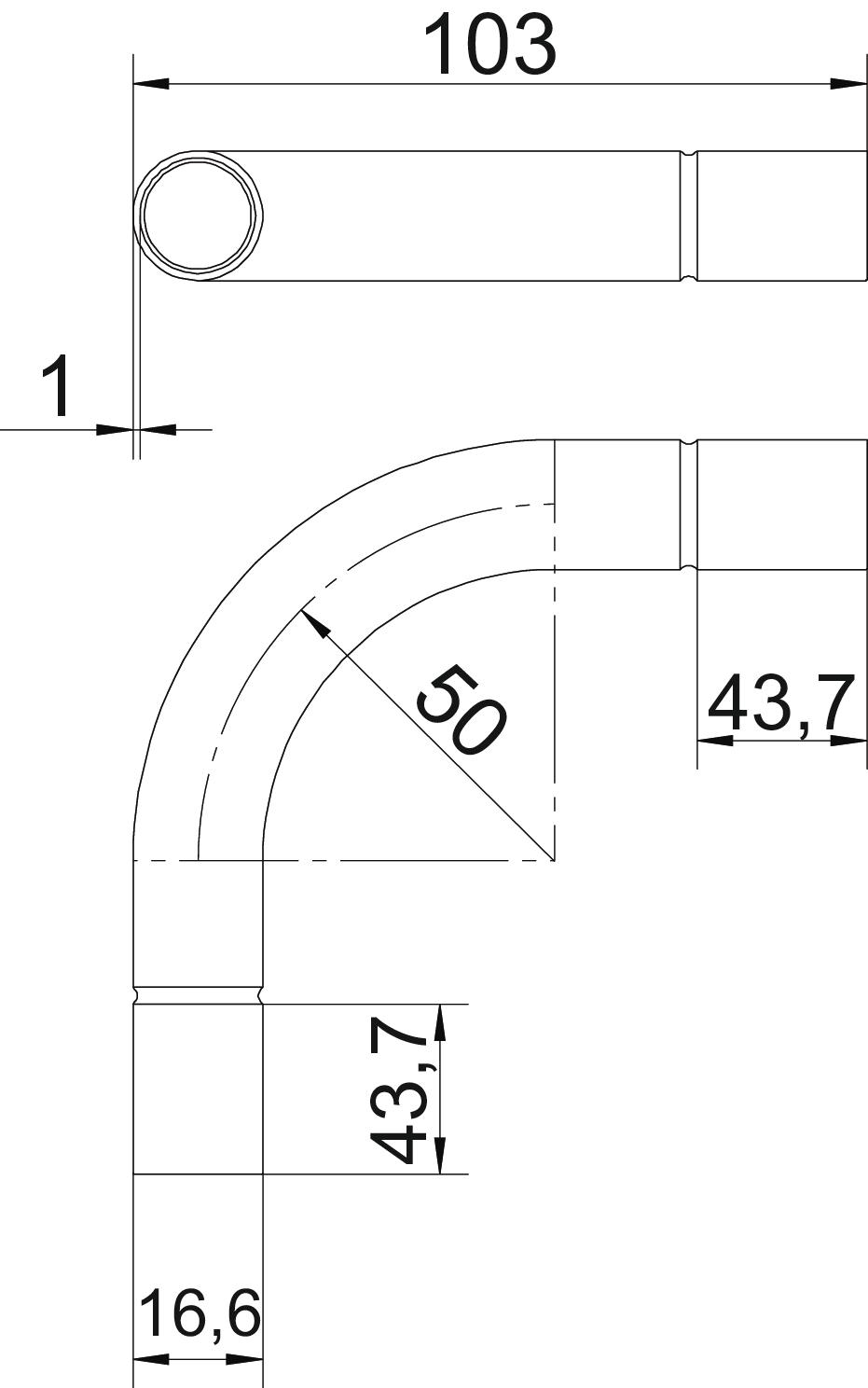

Abmessungen
| Maß A | 43,7 mm |
|---|---|
| Maß d | 16,6 mm |
| Maß B | 103 mm |
| Maß t | 1 mm |
| Maß M | M16 |
| Maß l | 25 mm |
| Maß R | 50 mm |
| Maß D | 18,6 mm |
Technische Daten
| Halogenfrei | nein |
|---|---|
| Winkel des Bogens | 90 ° |
| Oberfläche poliert | nein |
| Mit Muffe | ja |
| Flexibel | nein |
| Oberfläche gebürstet | nein |
| Mit Inspektionsöffnung und Deckel | nein |
| Zweiteilig | nein |
| für Rohrdurchmesser nominal | 50 mm |
| Ausführung | Steck |
| Temperatureinsatzbereich min. | -45 °C |
| Temperatureinsatzbereich max. | 400 °C |
| Dimension | Ø16mm |
| Oberfläche | tauchfeuerverzinkt |
| Werkstoff | Stahl |
| CO2 Fußabdruck (GWP) Cradle-to-Gate | 0,3452 kg CO2e / 1 Stück |
Downloads
0 ausgewählt
Datenblatt (1)
Kataloge & Broschüren (1)
Erklärungen (4)
Artikelbilder (3)
Ausschreibungstexte (2)
Ausführungen
Typ
für Rohrdurchmesser nominal
Art.Nr.
SBN16 FT
50
2046816
SBN20 FT
20
2046817
SBN25 FT
25
2046818
SBN32 FT
32
2046819
SBN40 FT
40
2046820
SBN50 FT
50
2046821
SBN63 FT
63
2046822
