Schwere Gitterrinne SGR 55 FT

Schwere Gitterrinne SGR 55 FT

Art.Nr. 6000515 | EAN 4012196397693

Alle Ausführungen anzeigen
Art.Nr. / Typ
Nutzquerschnitt
Breite
Höhe
55 mm
Draht-Durchmesser
6 mm
Länge
3000 mm

kl. VKE: 3 m

KontaktFachhändler finden
BeschreibungTechnische DatenDownloadsZubehörAusführungen

Beschreibung

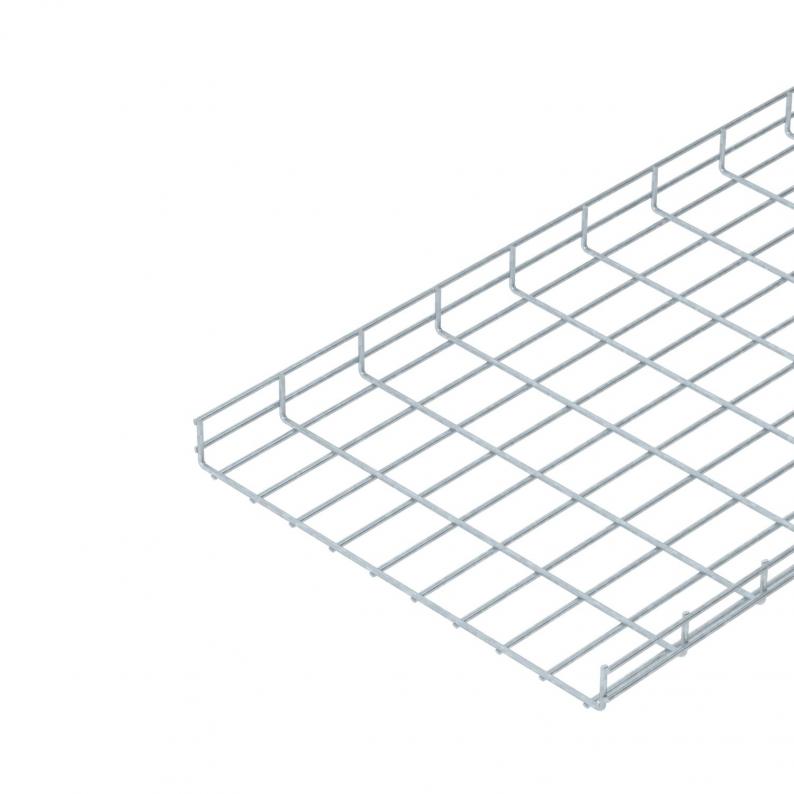

Gitterrinne aus punktgeschweißten Stahldrähten mit der Seitenhöhe 55 mm.
Magnetische Schirmdämpfung ohne Deckel 15 dB, mit Deckel 25 dB.
  • Magnetische Schirmdämpfung
  • Communautés Européennes, EG Konformitätserklärung nach EG-Richtlinien
  • Gitterrinne, Seitenhöhe 55 mm

Technische Daten

Technische Daten

Art des Verbinders Kabeltragsystemgeschraubt
Ausführung Verbinderohne Verbinder
Belastungstesttyp nach IEC 61537Typ II
CO₂ Fußabdruck (GWP) Cradle-to-Gate9,038 kg CO₂e / 1 Meter

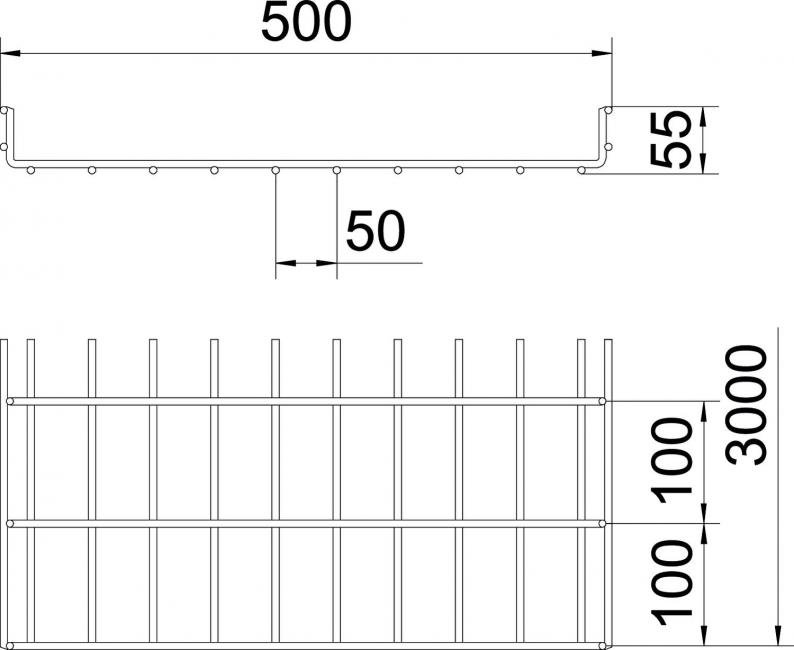

Dimension55x500x3000
Draht-Durchmesser6 mm
Farbezink
Nutzquerschnitt22000 mm²
Nutzquerschnitt220 cm²
Oberflächetauchfeuerverzinkt
ProfilformU-Form
WerkstoffStahl

Abmessungen

Breite500 mm
Höhe55 mm
Länge3000 mm
Maß B500 mm

Belastungen

Stützabstand 1,0m2,9 kN/m
Stützabstand 1,5m1,5 kN/m
Stützabstand 2,0m0,75 kN/m
Stützabstand 2,5m0,38 kN/m
Stützabstand 3,0m0,4 kN/m
Belastungsdiagramm Gitterrinne Typ SGR 55

Zulässige Kabelrinnen-/-leiterbelastung in kN/m ohne Mannlast

Stützweite in m

Holmdurchbiegung in mm bei zulässig kN/m

Belastungsschema beim Prüfverfahren

Belastungskurve mit Kabelrinne/-leiterbreite in mm

Holmdurchbiegungskurve je nach Stützweite
