Schwere Gitterrinne SGR 55 A2
Schwere Gitterrinne SGR 55 A2
Art.Nr. 6000958 | EAN 4012196448418
Art.Nr. / Typ
Nutzquerschnitt
Breite
Draht-Durchmesser
6 mm
Länge
3000 mm
Höhe
55 mm
kl. VKE: 3 m
3m
Beschreibung

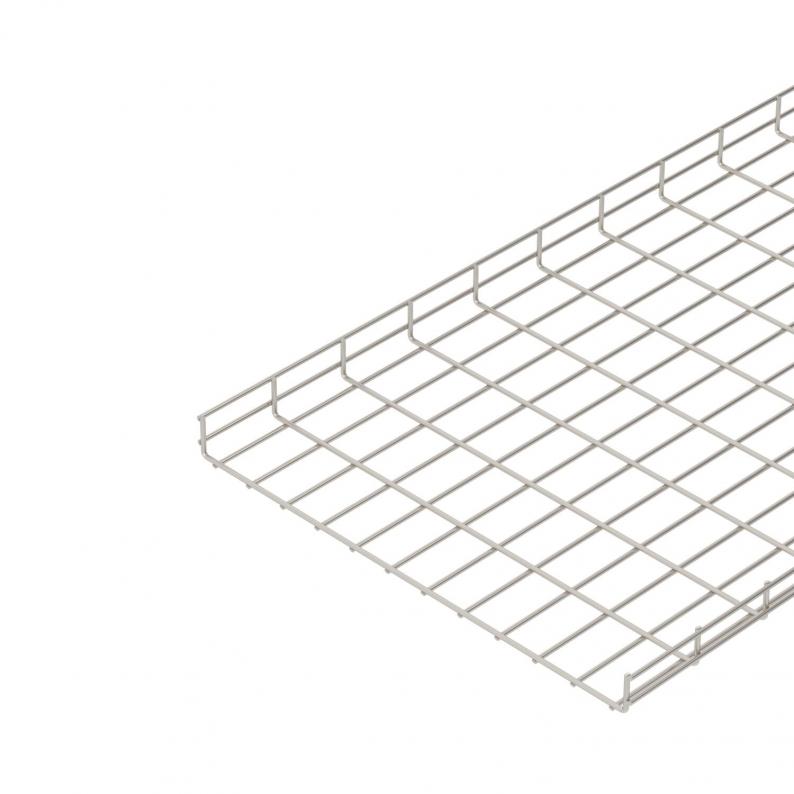

Gitterrinne aus punktgeschweißten Stahldrähten mit der Seitenhöhe 55 mm.
Magnetische Schirmdämpfung ohne Deckel 15 dB, mit Deckel 25 dB.
Magnetische Schirmdämpfung ohne Deckel 15 dB, mit Deckel 25 dB.
Technische Daten
Technische Daten
| Art des Verbinders Kabeltragsystem | geschraubt |
|---|---|
| Ausführung Verbinder | ohne Verbinder |
| Belastungstesttyp nach IEC 61537 | Typ II |
| CO₂ Fußabdruck (GWP) Cradle-to-Gate | 24,6808 kg CO₂e / 1 Meter |

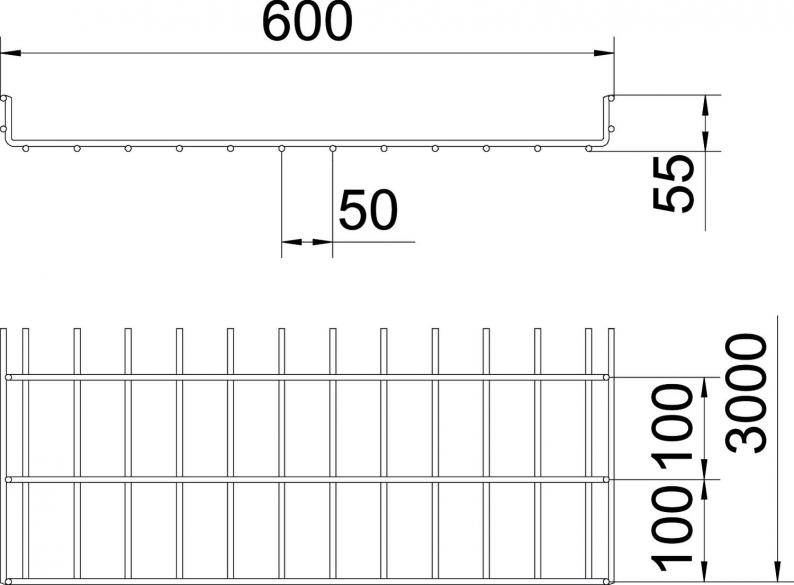

| Dimension | 55x600x3000 |
| Draht-Durchmesser | 6 mm |
| Farbe | edelstahl |
| Nutzquerschnitt | 265 cm² |
| Nutzquerschnitt | 26500 mm² |
| Oberfläche | blank, nachbehandelt |
| Profilform | U-Form |
| Werkstoff | Edelstahl, rostfrei 1.4301 |
Abmessungen
| Breite | 600 mm |
|---|---|
| Höhe | 55 mm |
| Länge | 3000 mm |
| Maß B | 600 mm |
Belastungen
| Stützabstand 1,0m | 2,9 kN/m |
|---|---|
| Stützabstand 1,5m | 1,5 kN/m |
| Stützabstand 2,0m | 0,75 kN/m |
| Stützabstand 2,5m | 0,38 kN/m |
| Stützabstand 3,0m | 0,4 kN/m |
Zulässige Kabelrinnen-/-leiterbelastung in kN/m ohne Mannlast
Stützweite in m
Holmdurchbiegung in mm bei zulässig kN/m
Belastungsschema beim Prüfverfahren
Belastungskurve mit Kabelrinne/-leiterbreite in mm
Holmdurchbiegungskurve je nach Stützweite
Downloads
0 ausgewählt
Datenblatt (1)
Kataloge & Broschüren (4)
Erklärungen (4)
Anleitungen & Hilfen (2)
Artikelbilder (2)
Zubehör
Systemzubehör
Montagezubehör
Artikel
Typ
Art.Nr.
Menge
Ausführungen
Typ
Nutzquerschnitt
Draht-Durchmesser
Länge
Breite
Höhe
Art.Nr.
SGR 55 100 A2
40 cm²
6 mm
3000 mm
100 mm
55 mm
6000909
SGR 55 150 A2
63 cm²
6 mm
3000 mm
150 mm
55 mm
6000913
SGR 55 200 A2
87 cm²
6 mm
3000 mm
200 mm
55 mm
6000917
SGR 55 300 A2
129 cm²
6 mm
3000 mm
300 mm
55 mm
6000925
SGR 55 400 A2
175 cm²
6 mm
3000 mm
400 mm
55 mm
6000933
SGR 55 500 A2
220 cm²
6 mm
3000 mm
500 mm
55 mm
6000941
SGR 55 600 A2
265 cm²
6 mm
3000 mm
600 mm
55 mm
6000958
