Schwere Gitterrinne SGR 55 A2
Schwere Gitterrinne SGR 55 A2
Art.Nr. 6000941 | EAN 4012196622153
Art.Nr. / Typ
Breite
Nutzquerschnitt
Draht-Durchmesser
6 mm
Länge
3000 mm
Höhe
55 mm
kl. VKE: 3 m
3m
Beschreibung

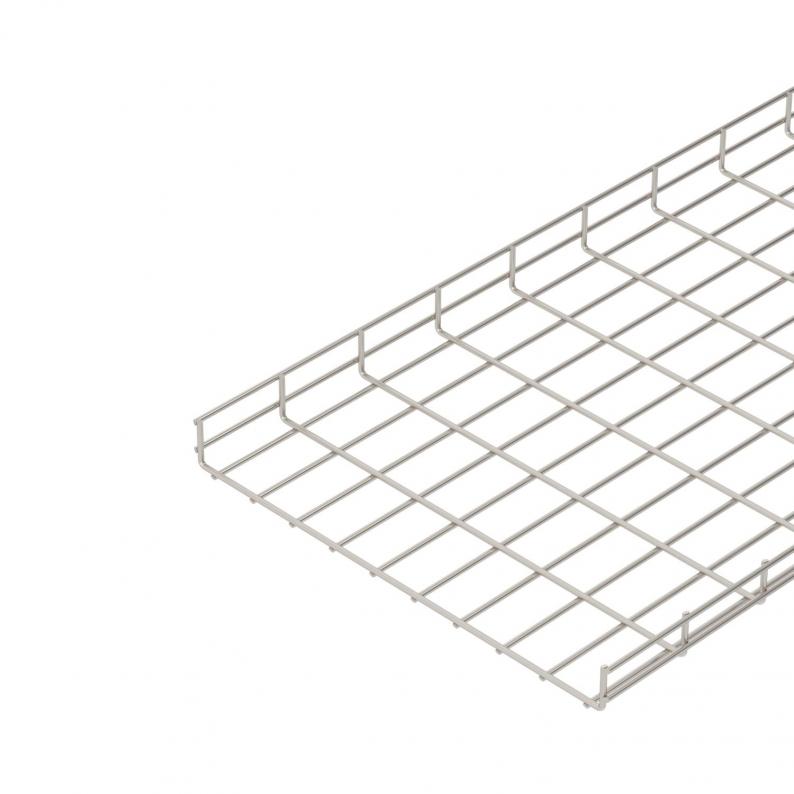

Gitterrinne aus punktgeschweißten Stahldrähten mit der Seitenhöhe 55 mm.
Magnetische Schirmdämpfung ohne Deckel 15 dB, mit Deckel 25 dB.
Magnetische Schirmdämpfung ohne Deckel 15 dB, mit Deckel 25 dB.
Technische Daten
Technische Daten
| Art des Verbinders Kabeltragsystem | geschraubt |
|---|---|
| Ausführung Verbinder | ohne Verbinder |
| Belastungstesttyp nach IEC 61537 | Typ II |
| CO₂ Fußabdruck (GWP) Cradle-to-Gate | 21,6804 kg CO₂e / 1 Meter |
| Dimension | 55x500x3000 |
| Draht-Durchmesser | 6 mm |
| Farbe | edelstahl |
| Nutzquerschnitt | 220 cm² |
| Nutzquerschnitt | 22000 mm² |
| Oberfläche | blank, nachbehandelt |
| Profilform | U-Form |
| Werkstoff | Edelstahl, rostfrei 1.4301 |

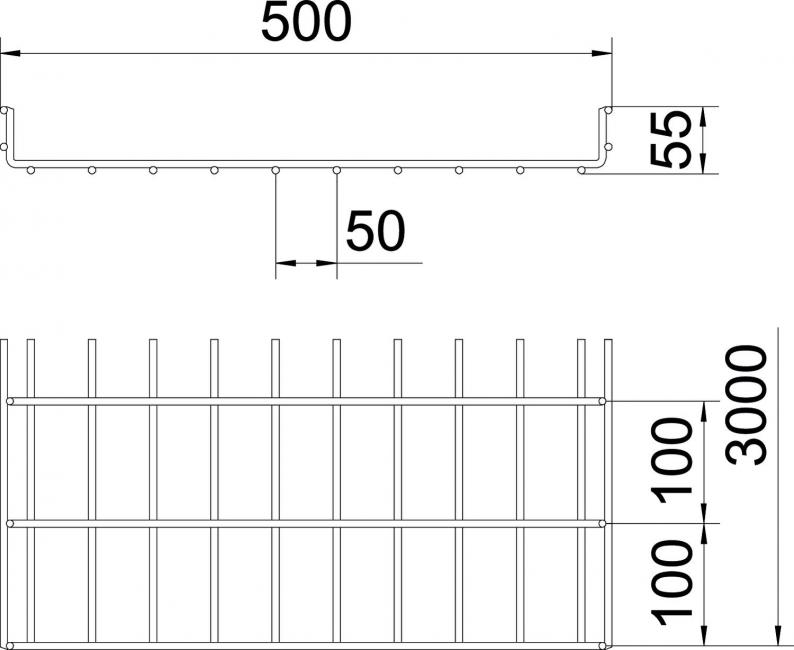

Abmessungen
| Breite | 500 mm |
|---|---|
| Höhe | 55 mm |
| Länge | 3000 mm |
| Maß B | 500 mm |
Belastungen
| Stützabstand 1,0m | 2,9 kN/m |
|---|---|
| Stützabstand 1,5m | 1,5 kN/m |
| Stützabstand 2,0m | 0,75 kN/m |
| Stützabstand 2,5m | 0,38 kN/m |
| Stützabstand 3,0m | 0,4 kN/m |
Zulässige Kabelrinnen-/-leiterbelastung in kN/m ohne Mannlast
Stützweite in m
Holmdurchbiegung in mm bei zulässig kN/m
Belastungsschema beim Prüfverfahren
Belastungskurve mit Kabelrinne/-leiterbreite in mm
Holmdurchbiegungskurve je nach Stützweite
Downloads
0 ausgewählt
Datenblatt (1)
Kataloge & Broschüren (4)
Erklärungen (4)
Anleitungen & Hilfen (2)
Artikelbilder (2)
3D Daten Downloads (1)
Zubehör
Systemzubehör
Montagezubehör
Artikel
Typ
Art.Nr.
Menge
Ausführungen
Typ
Breite
Draht-Durchmesser
Länge
Höhe
Nutzquerschnitt
Art.Nr.
SGR 55 100 A2
100 mm
6 mm
3000 mm
55 mm
40 cm²
6000909
SGR 55 150 A2
150 mm
6 mm
3000 mm
55 mm
63 cm²
6000913
SGR 55 200 A2
200 mm
6 mm
3000 mm
55 mm
87 cm²
6000917
SGR 55 300 A2
300 mm
6 mm
3000 mm
55 mm
129 cm²
6000925
SGR 55 400 A2
400 mm
6 mm
3000 mm
55 mm
175 cm²
6000933
SGR 55 500 A2
500 mm
6 mm
3000 mm
55 mm
220 cm²
6000941
SGR 55 600 A2
600 mm
6 mm
3000 mm
55 mm
265 cm²
6000958
Breite
Nutzquerschnitt
SGR 55 100 A2
Art.Nr.
6000909
Breite
100 mm
Draht-Durchmesser
6 mm
Länge
3000 mm
Höhe
55 mm
Nutzquerschnitt
40 cm²
SGR 55 150 A2
Art.Nr.
6000913
Breite
150 mm
Länge
3000 mm
Höhe
55 mm
Nutzquerschnitt
63 cm²
Draht-Durchmesser
6 mm
SGR 55 200 A2
Art.Nr.
6000917
Nutzquerschnitt
87 cm²
Länge
3000 mm
Breite
200 mm
Höhe
55 mm
Draht-Durchmesser
6 mm
SGR 55 300 A2
Art.Nr.
6000925
Höhe
55 mm
Länge
3000 mm
Draht-Durchmesser
6 mm
Breite
300 mm
Nutzquerschnitt
129 cm²
SGR 55 400 A2
Art.Nr.
6000933
Höhe
55 mm
Breite
400 mm
Nutzquerschnitt
175 cm²
Draht-Durchmesser
6 mm
Länge
3000 mm
SGR 55 500 A2
Art.Nr.
6000941
Nutzquerschnitt
220 cm²
Länge
3000 mm
Draht-Durchmesser
6 mm
Höhe
55 mm
Breite
500 mm
SGR 55 600 A2
Art.Nr.
6000958
Nutzquerschnitt
265 cm²
Länge
3000 mm
Breite
600 mm
Höhe
55 mm
Draht-Durchmesser
6 mm
