Schwere Gitterrinne SGR 105 FT
Schwere Gitterrinne SGR 105 FT
Art.Nr. 6003515 | EAN 4012196397730
Art.Nr. / Typ
Breite
Nutzquerschnitt
Funktionserhalt
nein
Länge
3000 mm
Draht-Durchmesser
6 mm
Höhe
105 mm
kl. VKE: 3 m
3m
Beschreibung

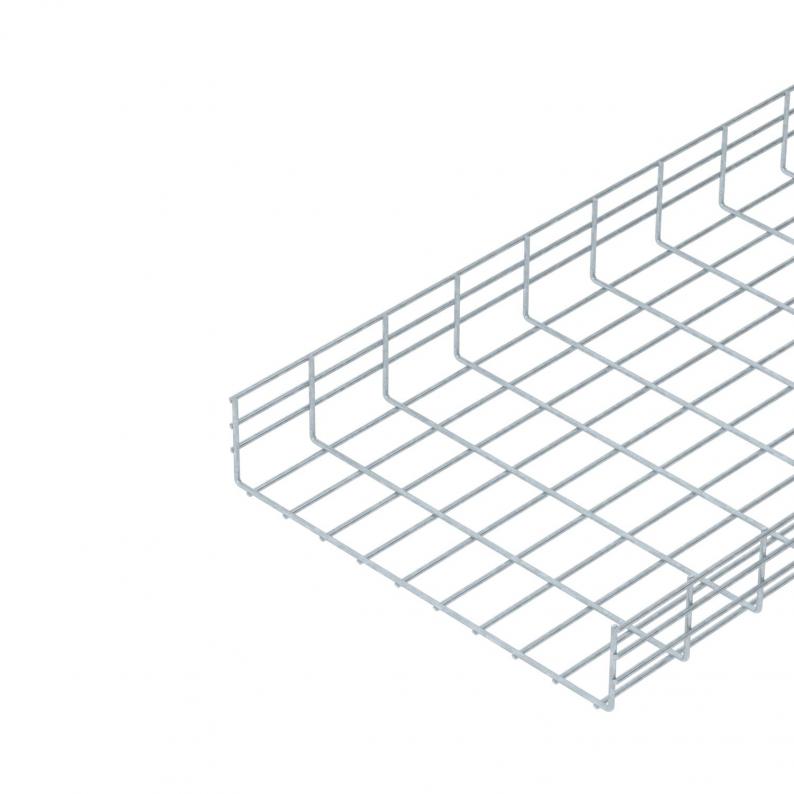

Gitterrinne aus punktgeschweißten Stahldrähten mit der Seitenhöhe 105 mm.
Magnetische Schirmdämpfung ohne Deckel 15 dB, mit Deckel 25 dB.
Magnetische Schirmdämpfung ohne Deckel 15 dB, mit Deckel 25 dB.
Technische Daten
Technische Daten
| Art des Verbinders Kabeltragsystem | geschraubt |
|---|---|
| Ausführung Verbinder | ohne Verbinder |
| Belastungstesttyp nach IEC 61537 | Typ II |
| CO₂ Fußabdruck (GWP) Cradle-to-Gate | 10,3709 kg CO₂e / 1 Meter |
| Dimension | 105x500x3000 |
| Draht-Durchmesser | 6 mm |
| Farbe | zink |
| Funktionserhalt | nein |
| Nutzquerschnitt | 45900 mm² |
| Nutzquerschnitt | 459 cm² |
| Oberfläche | tauchfeuerverzinkt |
| Profilform | U-Form |
| Rostfreier Stahl, gebeizt | nein |
| Weitspann-Ausführung | nein |
| Werkstoff | Stahl |

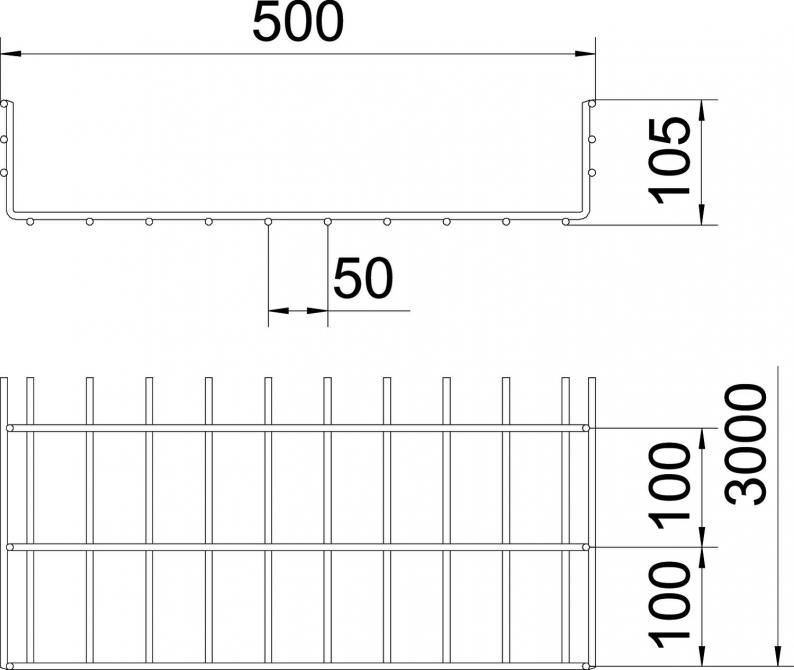

Abmessungen
| Breite | 500 mm |
|---|---|
| Höhe | 105 mm |
| Länge | 3000 mm |
| Maß B | 500 mm |
Belastungen
| Stützabstand 1,0m | 3,8 kN/m |
|---|---|
| Stützabstand 1,5m | 2 kN/m |
| Stützabstand 2,0m | 1,3 kN/m |
| Stützabstand 2,5m | 0,93 kN/m |
| Stützabstand 3,0m | 0,75 kN/m |
| Stützabstand 3,5m | 0,64 kN/m |
| Stützabstand 4,0m | 0,45 kN/m |
Zulässige Kabelrinnen-/-leiterbelastung in kN/m ohne Mannlast
Stützweite in m
Holmdurchbiegung in mm bei zulässig kN/m
Belastungsschema beim Prüfverfahren
Belastungskurve mit Kabelrinne/-leiterbreite in mm
Holmdurchbiegungskurve je nach Stützweite
Downloads
0 ausgewählt
Datenblatt (1)
Kataloge & Broschüren (4)
Erklärungen (4)
Anleitungen & Hilfen (2)
Artikelbilder (2)
Zubehör
Systemzubehör
Montagezubehör
Artikel
Typ
Art.Nr.
Menge
Ausführungen
Typ
Breite
Funktionserhalt
Nutzquerschnitt
Länge
Draht-Durchmesser
Höhe
Art.Nr.
SGR 105 150 FT
150 mm
nein
130 cm²
3000 mm
6 mm
105 mm
6003175
SGR 105 200 FT
200 mm
nein
175 cm²
3000 mm
6 mm
105 mm
6003214
SGR 105 300 FT
300 mm
nein
268 cm²
3000 mm
6 mm
105 mm
6003309
SGR 105 400 FT
400 mm
nein
363 cm²
3000 mm
6 mm
105 mm
6003402
SGR 105 500 FT
500 mm
nein
459 cm²
3000 mm
6 mm
105 mm
6003515
SGR 105 600 FT
600 mm
nein
554 cm²
3000 mm
6 mm
105 mm
6003616
Breite
Nutzquerschnitt
SGR 105 150 FT
Art.Nr.
6003175
Breite
150 mm
Funktionserhalt
nein
Nutzquerschnitt
130 cm²
Länge
3000 mm
Draht-Durchmesser
6 mm
Höhe
105 mm
SGR 105 200 FT
Art.Nr.
6003214
Breite
200 mm
Nutzquerschnitt
175 cm²
Länge
3000 mm
Höhe
105 mm
Draht-Durchmesser
6 mm
Funktionserhalt
nein
SGR 105 300 FT
Art.Nr.
6003309
Funktionserhalt
nein
Höhe
105 mm
Breite
300 mm
Nutzquerschnitt
268 cm²
Länge
3000 mm
Draht-Durchmesser
6 mm
SGR 105 400 FT
Art.Nr.
6003402
Breite
400 mm
Funktionserhalt
nein
Draht-Durchmesser
6 mm
Höhe
105 mm
Länge
3000 mm
Nutzquerschnitt
363 cm²
SGR 105 500 FT
Art.Nr.
6003515
Länge
3000 mm
Draht-Durchmesser
6 mm
Höhe
105 mm
Nutzquerschnitt
459 cm²
Funktionserhalt
nein
Breite
500 mm
SGR 105 600 FT
Art.Nr.
6003616
Länge
3000 mm
Höhe
105 mm
Funktionserhalt
nein
Nutzquerschnitt
554 cm²
Breite
600 mm
Draht-Durchmesser
6 mm
