Schwere Gitterrinne SGR 105 FT
Schwere Gitterrinne SGR 105 FT
Art.Nr. 6003309 | EAN 4012196397723
Art.Nr. / Typ
Nutzquerschnitt
Breite
Länge
3000 mm
Höhe
105 mm
Funktionserhalt
nein
Draht-Durchmesser
6 mm
kl. VKE: 3 m
3m
Beschreibung

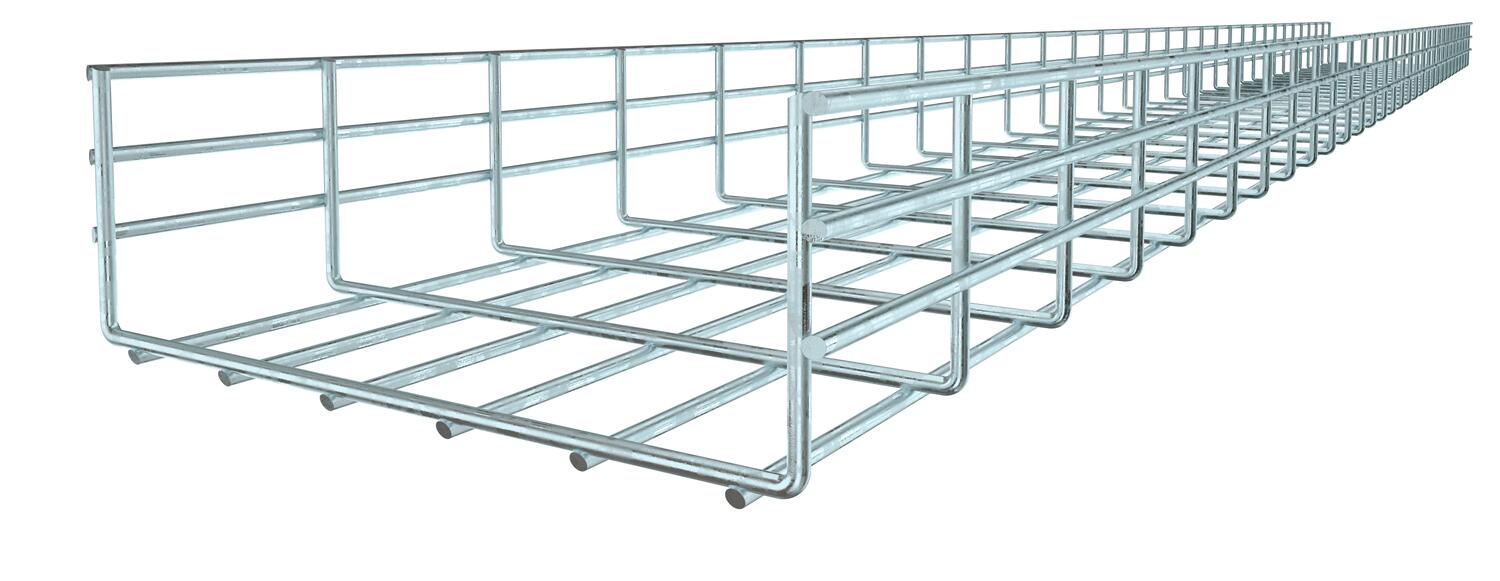

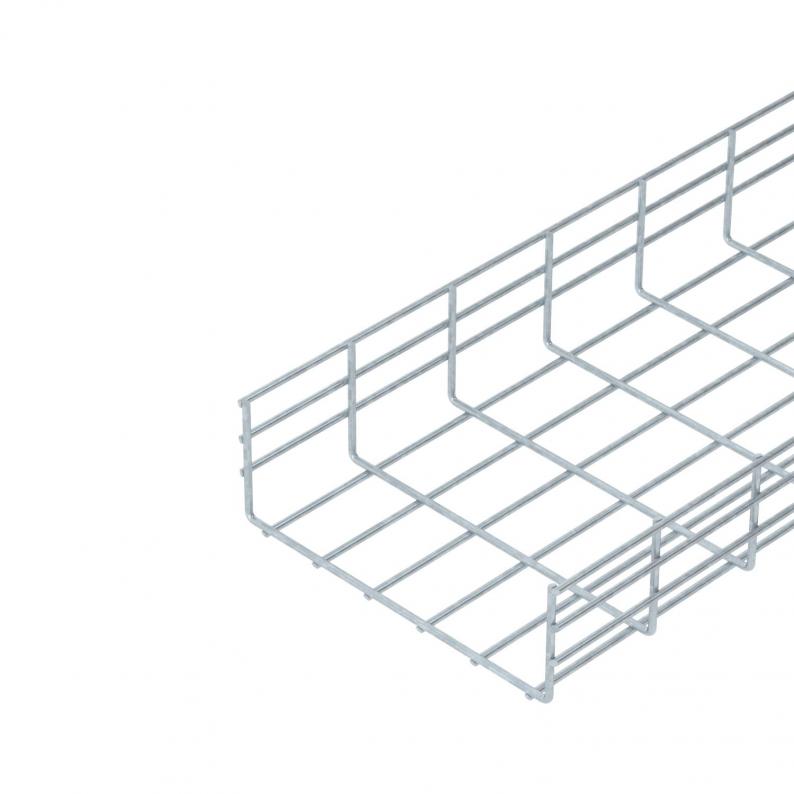

Gitterrinne aus punktgeschweißten Stahldrähten mit der Seitenhöhe 105 mm.
Magnetische Schirmdämpfung ohne Deckel 15 dB, mit Deckel 25 dB.
Magnetische Schirmdämpfung ohne Deckel 15 dB, mit Deckel 25 dB.
Technische Daten
Technische Daten
| Art des Verbinders Kabeltragsystem | geschraubt |
|---|---|
| Ausführung Verbinder | ohne Verbinder |
| Belastungstesttyp nach IEC 61537 | Typ II |
| CO₂ Fußabdruck (GWP) Cradle-to-Gate | 7,6969 kg CO₂e / 1 Meter |

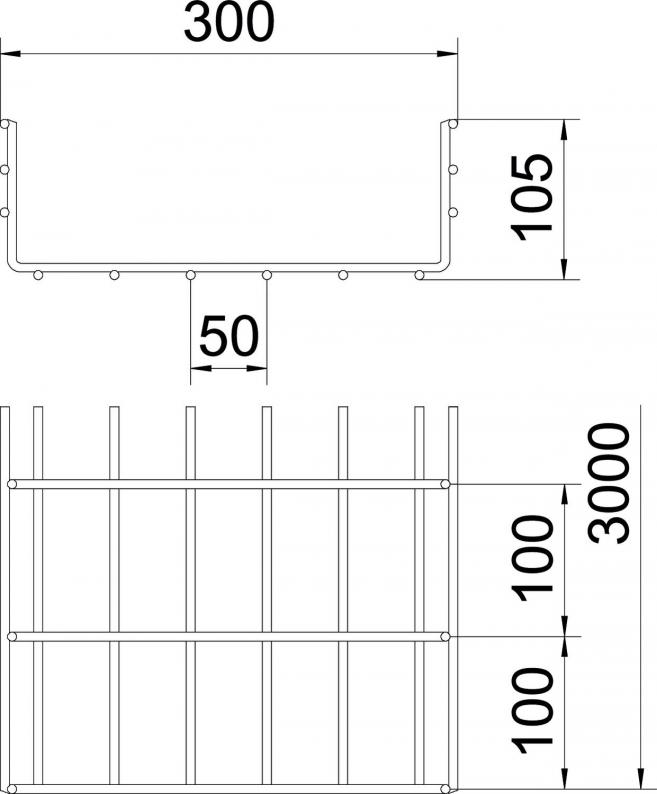

| Dimension | 105x300x3000 |
| Draht-Durchmesser | 6 mm |
| Farbe | zink |
| Funktionserhalt | nein |
| Nutzquerschnitt | 26800 mm² |
| Nutzquerschnitt | 268 cm² |
| Oberfläche | tauchfeuerverzinkt |
| Profilform | U-Form |
| Rostfreier Stahl, gebeizt | nein |
| Weitspann-Ausführung | nein |
| Werkstoff | Stahl |
Abmessungen
| Breite | 300 mm |
|---|---|
| Höhe | 105 mm |
| Länge | 3000 mm |
| Maß B | 300 mm |
Belastungen
| Stützabstand 1,0m | 3,1 kN/m |
|---|---|
| Stützabstand 1,5m | 1,75 kN/m |
| Stützabstand 2,0m | 1,15 kN/m |
| Stützabstand 2,5m | 0,79 kN/m |
| Stützabstand 3,0m | 0,6 kN/m |
| Stützabstand 3,5m | 0,5 kN/m |
| Stützabstand 4,0m | 0,4 kN/m |
Zulässige Kabelrinnen-/-leiterbelastung in kN/m ohne Mannlast
Stützweite in m
Holmdurchbiegung in mm bei zulässig kN/m
Belastungsschema beim Prüfverfahren
Belastungskurve mit Kabelrinne/-leiterbreite in mm
Holmdurchbiegungskurve je nach Stützweite
